带轴斜齿圆柱小齿轮传动结构

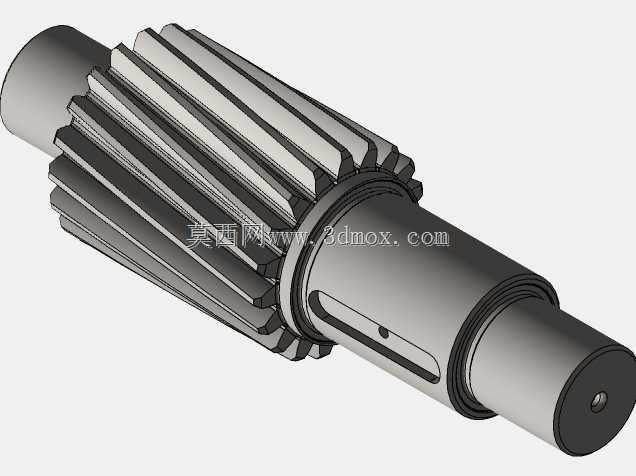

这款带轴一体的圆柱斜齿小齿轮，是机械传动系统里承担扭矩传递、转速匹配的核心基础零件，常见于车辆传动分动箱、机床主轴进给箱、工业减速机的高速级传动端，也会配套在小型工程机械的动力输出单元里，负责把输入端的高转速低扭矩，通过齿面啮合转换为适配下游负载的动力输出参数。从结构设计来看，采用齿轮与传动轴一体化的结构形式，省去了齿轮与轴之间的键连接额外装配环节，既提升了整体同轴度精度，也避免了键连接带来的应力集中问题，适合高转速、连续运转的传动工况。齿部采用斜齿设计，相比直齿圆柱齿轮，啮合过程中是逐齿渐进接触，重合度更高，传动过程中冲击、振动与噪音都明显更低，承载能力也比同模数同齿宽的直齿轮高出15%-25%，适合中高速重载的传动场景。轴段部分做了阶梯式设计，不同直径的轴肩分别承担轴承定位、装配限位、安装基准的作用：两端的细轴段是轴承安装位，尺寸公差严格匹配常用深沟球轴承或者圆锥滚子轴承的内圈配合要求，轴肩高度按照轴承安装规范设计，既保证轴承内圈的轴向定位可靠，又不会超出轴承内圈的拆卸高度要求；中间靠近齿部的轴段上设计有键槽，可配套平键实现与外接传动轮、联轴器的周向固定，传递额外辅助扭矩，轴端的中心定位孔是加工时的工艺基准，也可作为装配时的同轴度找正基准，保证整根齿轴装配后的径向跳动控制在合理范围内。齿部参数设计时，充分考虑了啮合侧隙、齿面接触强度与齿根弯曲强度的平衡，齿顶做了微小倒角处理，避免装配时齿端磕碰损伤，也能减少啮合起始阶段的冲击；齿向修形量根据常用工况的载荷变形量做了预设，能抵消满负载运转时轴的挠曲变形带来的齿面偏载问题，让齿面载荷分布更均匀，延长齿轮使用寿命。安装时需要注意，两端轴承位的同轴度公差要控制在0.02mm以内，键槽的对称度公差要符合轴类零件的配合要求，装配前要清理轴段与齿面的毛刺，啮合时要保证配对齿轮的接触斑点沿齿高、齿长方向的占比符合传动精度要求，避免出现偏载、卡滞的问题。日常运维中，这类齿轴需要配合润滑油或者润滑脂做齿面润滑，减少齿面磨损，封闭式传动箱内要注意润滑油位高度，保证齿部啮合区能得到充分润滑，开放式传动场景则要定期清理齿面附着的粉尘、铁屑，避免硬质颗粒进入啮合区造成齿面压痕、点蚀。
