适配40×60线槽的壁挂式插座外壳结构

这款壁挂式插座外壳主要面向民用及商用建筑的墙面布线场景，适配40×60规格的明装线槽，解决传统面板插座与线槽衔接突兀、布线外露的问题，可直接安装在线槽上方的墙面上，实现插座模块与线槽系统的集成化外观效果。

从实际安装边界来看，外壳整体宽度与40×60mm规格的电缆线槽上沿完全对齐，背部贴合墙面的安装面做了微弧过渡处理，既可以遮盖线槽与墙面衔接处的缝隙，也能避免直角边缘积灰、磕碰破损的问题。外壳内部预留了标准面板插座模块的安装位，可兼容Pawbol GZ-16以及同尺寸的常规面板插座模块，模块装入后通过4个M3规格的铜嵌件螺丝完成固定，螺丝孔位与标准面板的安装孔距完全匹配，不需要额外打孔调整。

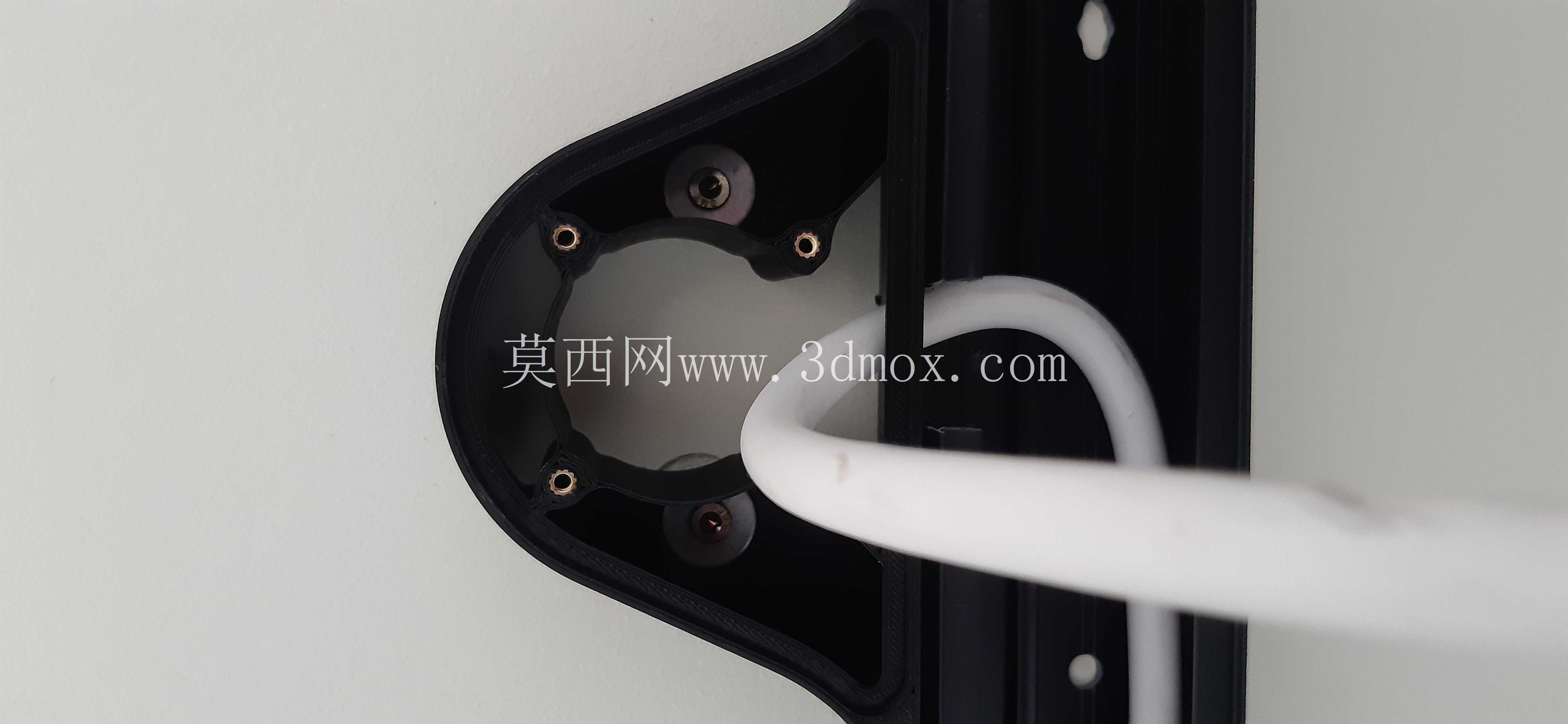

设计阶段重点考虑了现场安装的容错性，外壳背部的进线开口与线槽上沿的出线位置精准对齐，线槽内引出的线缆可以直接进入外壳内部接至插座模块，不需要额外做弯折处理，减少线缆绝缘层磨损的风险。外壳与墙面的固定采用隐藏式膨胀栓结构，固定点位于插座模块安装位的四角，安装完成后插座模块会完全遮盖固定螺丝，兼顾外观整洁度与结构牢固度，同时外壳结构与线槽本体相互独立，后期更换插座模块时不需要拆卸线槽，降低运维难度。

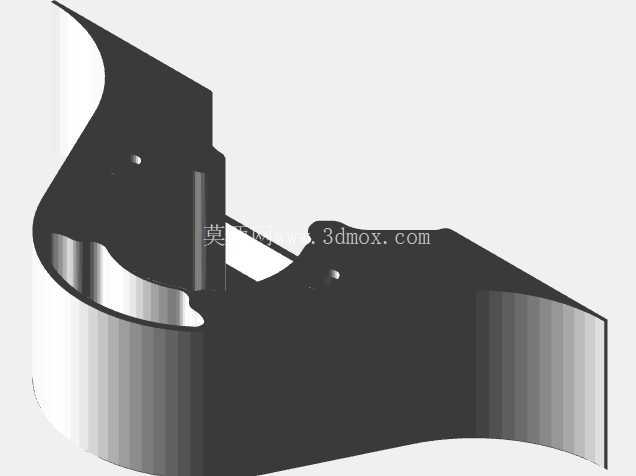

针对增材制造的使用需求，外壳整体做了无支撑打印优化，所有悬空结构的角度均大于FDM工艺的自支撑阈值，打印时不需要添加额外支撑结构，减少后处理工作量，同时壁厚均匀控制在2mm，既满足日常使用的结构强度要求，也能控制打印耗材用量。外壳的上盖与底座采用卡扣式连接，配合定位柱实现精准对位，扣合后缝隙均匀，不会出现翘边、错位的问题，日常拆卸检修时不需要撬动边缘，避免外壳破损。

在电气安全层面，外壳内部预留了足够的线缆弯折空间，接线完成后线缆不会被上盖挤压，同时外壳边缘做了圆角处理，安装和使用过程中不会划伤施工人员或使用者。如果用于强电场景，可选用阻燃耗材进行打印，满足电气安装的防火要求；如果用于弱电布线场景，常规PLA、ABS耗材即可满足使用需求。外壳的外形做了流线型过渡，从墙面到插座面板的弧度自然，不会出现突兀的直角凸起，减少日常活动中的磕碰风险，同时弧形表面更容易清洁，积灰后直接擦拭即可。

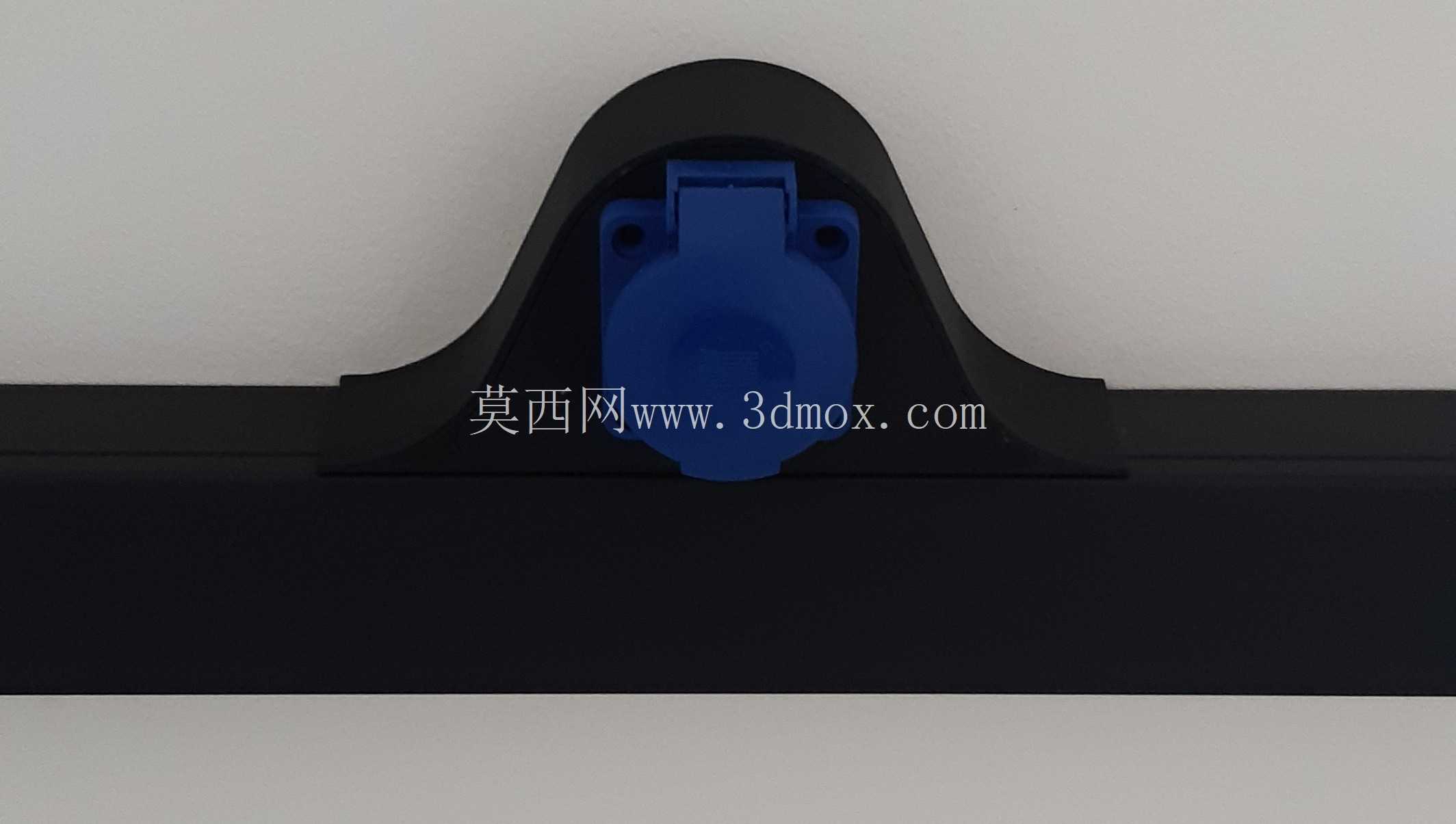

实际使用中，这款外壳可以直接替换传统的明装插座底盒，配合40×60线槽使用时，布线全程隐藏在线槽和外壳内部，墙面没有外露的线管和线缆，整体视觉效果更整洁，适合办公室、机房、家装明装布线等场景使用。安装时只需要先将线槽固定在墙面上，再将外壳对齐线槽上沿，通过膨胀螺栓固定在墙面，随后接入线缆、固定插座模块、扣合上盖即可完成安装，整个过程不需要复杂的工具，普通电工即可快速完成作业。外壳的结构设计充分考虑了不同施工场景的公差问题，背部的进线口做了1mm的余量设计，即使线槽安装存在轻微的位置偏差，线缆也可以顺利穿入外壳内部，不会出现卡线的问题。
