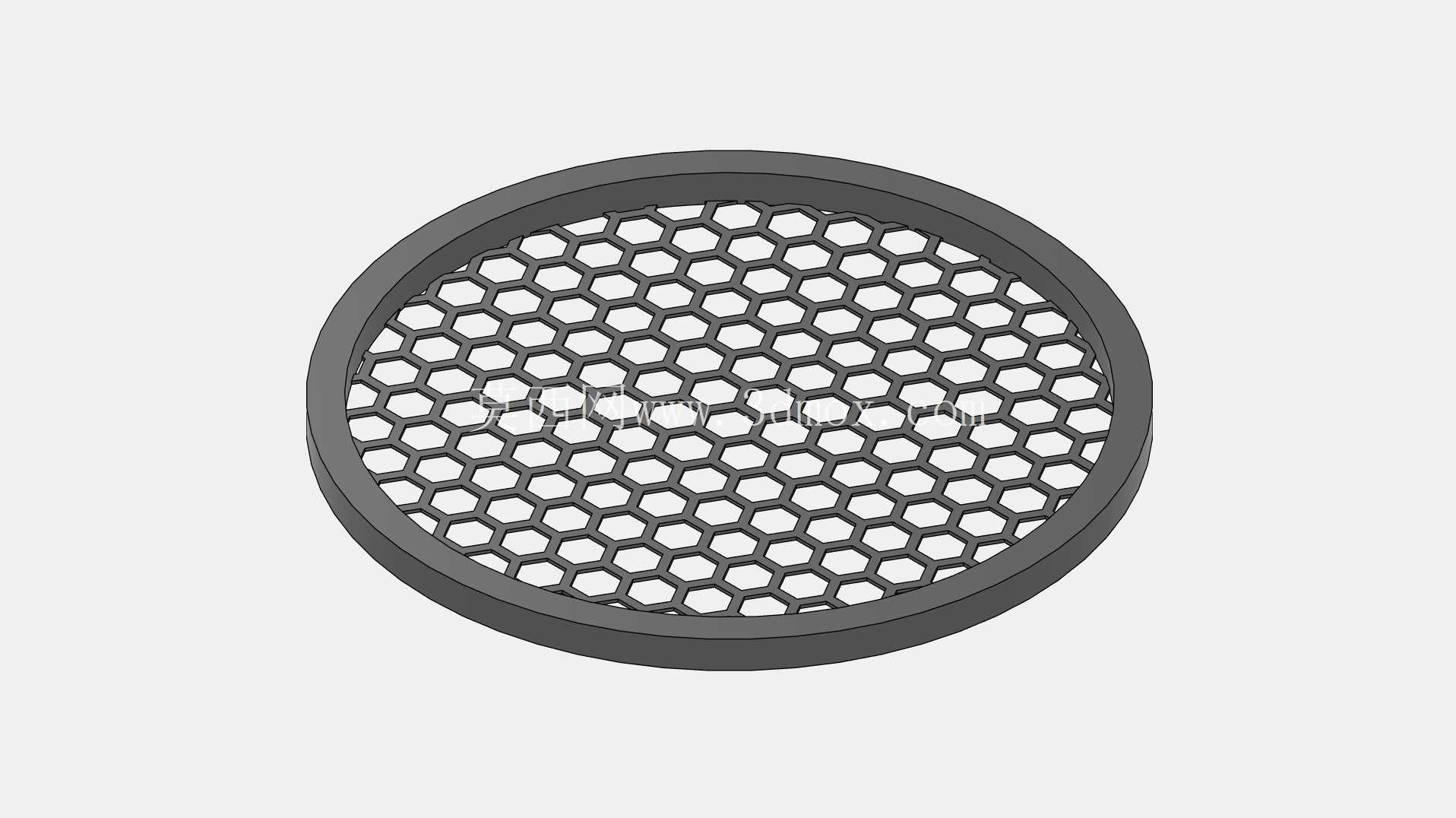

圆形实体局部蜂窝切口轻量化结构件

在各类需要兼顾通风、减重与结构强度的设备场景中，这类带局部蜂窝切口的圆形构件有着非常广泛的适配空间，小到桌面级散热设备的防护格栅、小型流体管路的过滤支撑网，大到工业通风系统的均流孔板、轻量化设备的端面封盖，都能见到这类结构的实际应用。不同于整面铺满蜂窝孔的常规设计，这个结构的核心特点是仅在圆形实体的中心区域加工蜂窝切口，外圈保留完整的环形实体边框，这种设计首先解决了安装固定的边界问题——完整的环形边框可以直接预留螺栓孔位、焊接止口或者卡接槽位，不需要额外加装固定法兰，安装时可以直接贴合在对应管径的端面或者设备开口处，不会因为孔位延伸到边缘导致安装位置出现漏风、漏料或者结构应力集中的问题。

从功能特性来看，蜂窝结构本身的六边形拓扑有着天然的力学优势，相同开孔率下，六边形孔的结构刚度比方形孔、圆形孔高出15%以上，在承受垂直于端面的压力或者侧向冲击力时，蜂窝孔的筋条可以将受力均匀分散到整个面域，不会出现局部筋条断裂的情况。同时这种局部开孔的设计，在保证中心区域通风、透料通过率的前提下，外圈的实心边框可以提供足够的安装压紧力，当用在需要密封配合的场景时，边框位置可以直接贴合密封圈，不会因为开孔导致密封面不连续，解决了整面蜂窝板密封难度大的痛点。

设计这类结构的时候，首先要确定的是外圈边框的宽度，这个尺寸直接和安装边界挂钩：如果是用在螺纹连接的场景，边框宽度需要至少覆盖螺栓孔的中心距加上密封边的余量，一般来说M4的螺栓连接需要至少8mm的边框宽度，M6的螺栓则需要12mm以上的宽度，避免螺栓孔打穿蜂窝筋条导致连接强度不足。其次是蜂窝单元的尺寸设计，蜂窝的对边距、筋条厚度、切割深度三个参数是可以独立调整的：如果是用于通风散热场景，蜂窝对边距可以设置在5-8mm，筋条厚度取1-1.5mm，在保证通风面积的同时不会因为孔过大导致异物掉入；如果是用于流体均流或者粗过滤场景，对边距可以缩小到2-3mm，筋条厚度适当增加到2mm，避免流体长期冲刷导致筋条变形。

实际建模过程中，不需要对每个六边形进行单独绘制，先确定需要开孔的圆形区域边界，在边界内生成参数化的六边形阵列，阵列时要注意最外圈的六边形需要和开孔边界做裁剪，保证边缘的孔型完整，不会出现半格的残缺结构，否则在受力时残缺孔的位置会成为应力薄弱点，长期使用容易出现开裂。切割深度的设置需要匹配实体的整体厚度，如果是薄型防护格栅，切割深度等于实体厚度即可形成通透的网孔；如果是用于缓冲或者承载的结构，可以设置为半切深度，保留背面的完整薄层，形成带蜂窝加强筋的实心板材，在大幅降低重量的同时保留完整的平面密封面。

这类结构在实际生产中适配多种加工工艺，如果是金属材质，可以采用激光切割、等离子切割配合冲压成型，参数化的模型可以直接导入加工设备调整孔位尺寸，不需要重新编程；如果是塑料材质，可以直接用于注塑模具设计，蜂窝筋条的拔模角度设置为1-2度即可顺利脱模，不会出现粘模的问题。在设备选型适配的时候，需要注意安装面的平面度，因为蜂窝结构的整体厚度较薄，如果安装面存在较大的平面度误差，压紧时容易导致筋条变形，因此安装时建议在边框位置采用多点均匀压紧，避免单点受力过大导致整个构件翘曲。另外在有腐蚀环境的应用场景中，筋条的厚度需要适当增加0.5-1mm，预留腐蚀余量，延长构件的使用寿命。
