适配AS170WT87A的HVAC风速测量连接适配器

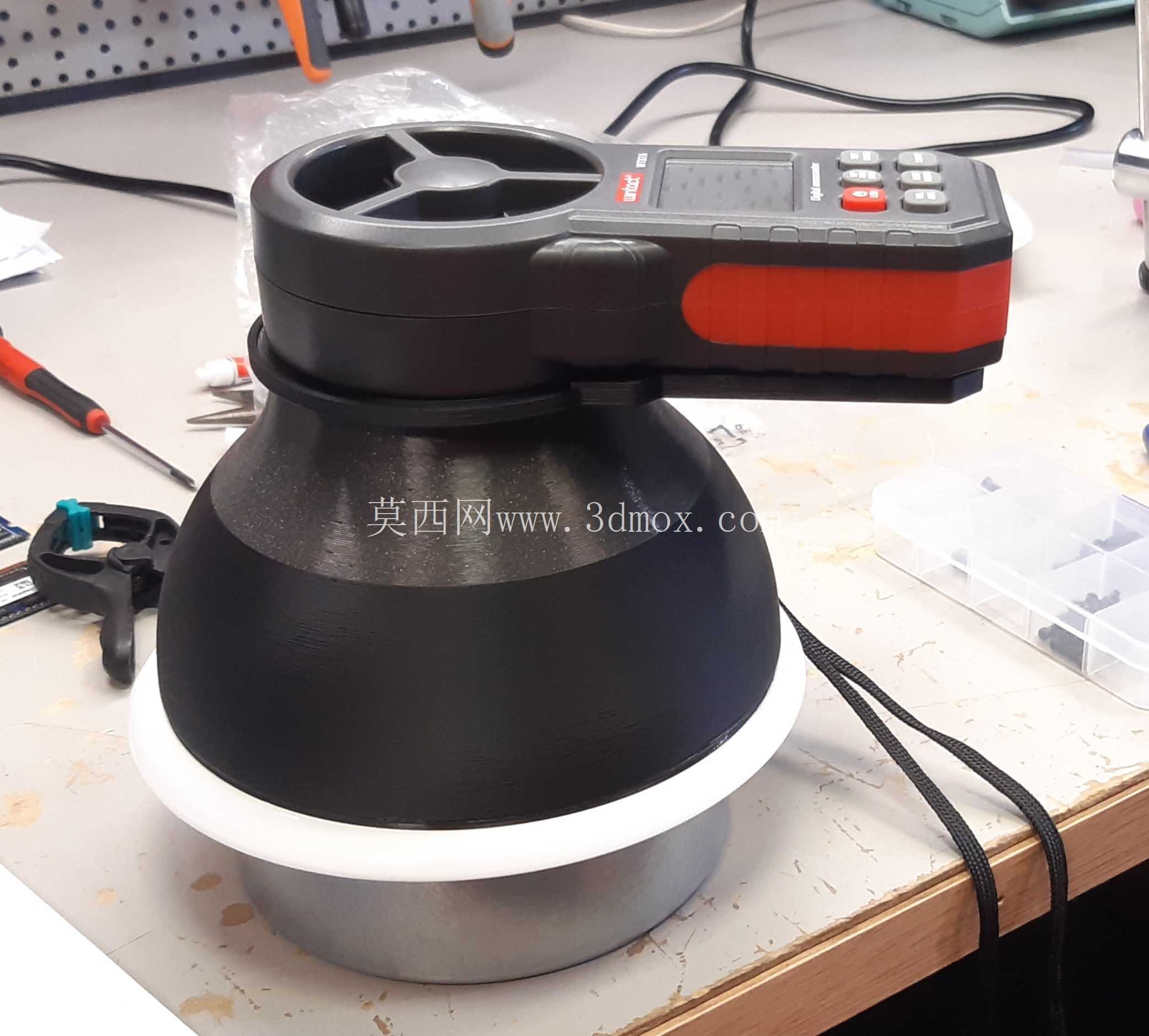

在建筑暖通系统的现场调试与运维检测环节，管道格栅处的气流流量数据是验证通风系统设计合理性、排查送风漏风问题的核心依据，常规手持风速计直接抵靠格栅测量时，容易因接触面存在缝隙导致气流旁通，最终测得的数值偏差往往超过15%，无法满足工程验收的精度要求。这款适配结构正是针对这一现场痛点开发，专门匹配AS170与WT87A型号风速计的测量端接口，使用时可直接卡接在风速计的进气端，另一侧贴合在建筑通风管道的格栅表面，形成封闭的气流导流通路，让通过格栅的所有气流全部进入风速计的测量腔室，从根源上避免旁流泄漏带来的测量误差。

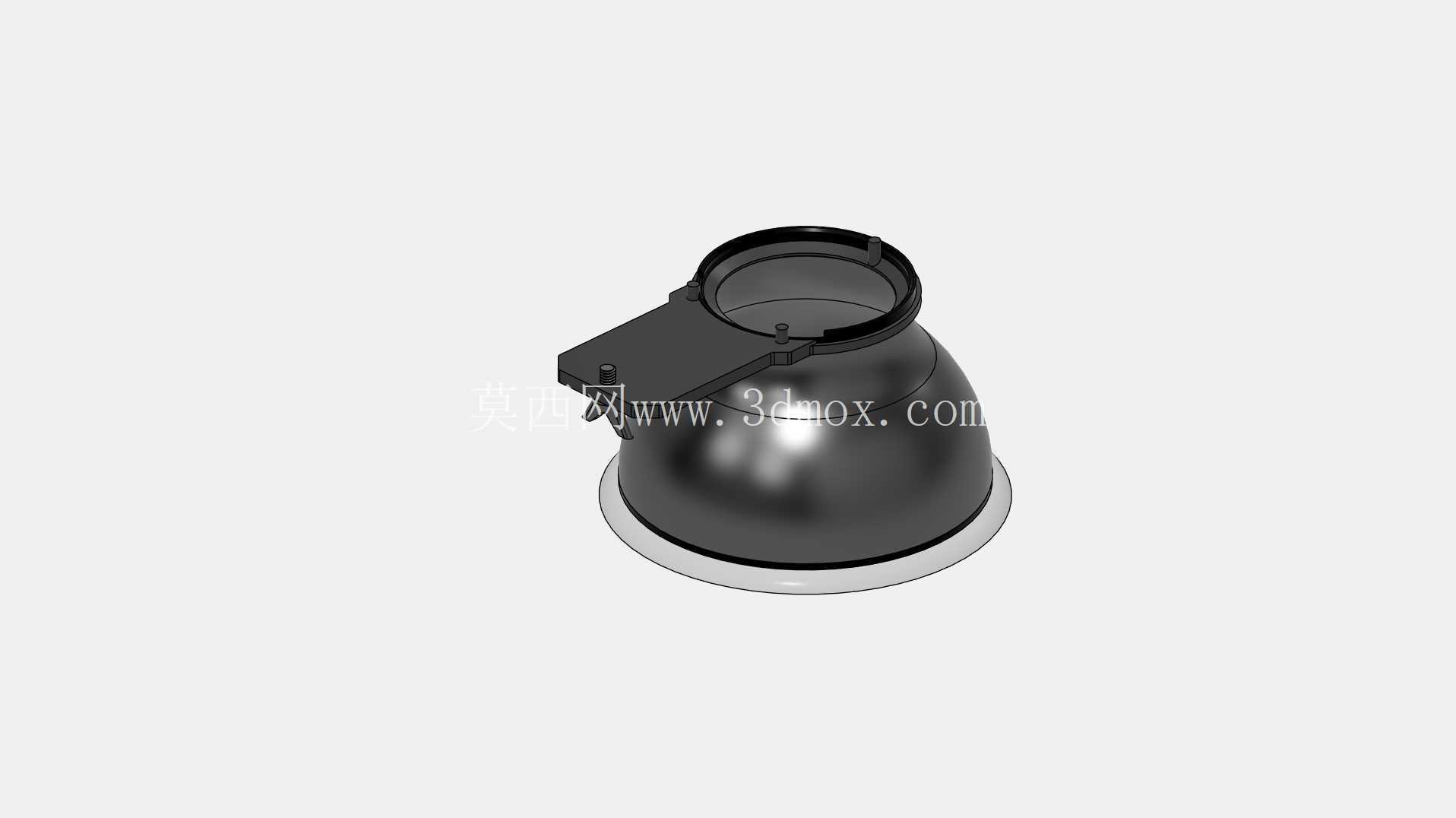

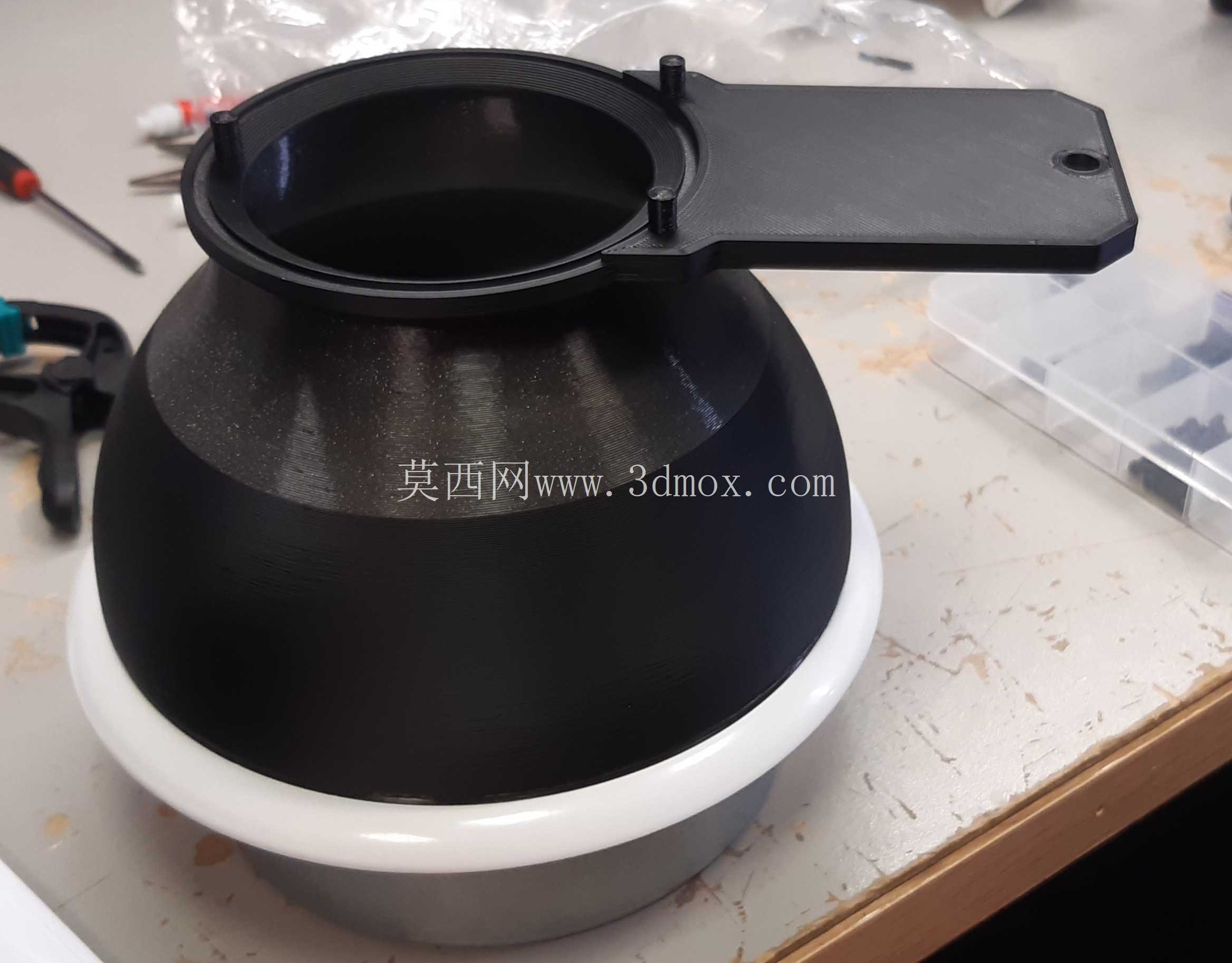

从结构设计逻辑来看，整个适配器采用钟罩式的导流体型，上部的卡接环做了与风速计测量端完全匹配的卡扣结构，无需额外紧固件即可完成快速装拆，现场检测时单人操作即可在数秒内完成安装，不会拖慢管网多点位检测的作业效率。卡接环两侧预留的内置垫圈安装槽，可根据现场测量面的平整度选择不同厚度的弹性密封垫圈，当格栅表面存在轻微凸起或不平整时，垫圈可充分填充接触面的缝隙，进一步提升密封性能，避免高速气流下的微漏影响测量精度。下部的钟罩腔体做了顺滑的弧面过渡，没有突兀的折角结构，气流进入腔体后不会产生紊流或涡流，保证进入风速计传感端的气流流态稳定，不会因为流场扰动导致测量数值出现频繁跳变。

考虑到现场检测场景的复杂性，整个适配器的结构做了全参数化的设计逻辑，不同项目的通风格栅尺寸往往存在差异，从常规的400*400mm格栅到更小的支管出风口，都可以通过调整下部钟罩的开口直径、卡接环的配合尺寸来快速适配，不需要重新从零开始建模，只需要修改对应参数即可生成适配不同场景的结构版本，大幅缩短了定制适配结构的开发周期。结构的壁厚设置兼顾了刚性与轻量化需求，采用3D打印工艺制作时，不会因为壁厚过薄导致卡接部位容易断裂，也不会因为整体过重导致长时间手持检测时增加作业人员的负担，边缘位置全部做了圆角倒钝处理，现场操作时不会划伤格栅表面的喷涂层，也不会割伤作业人员的手部。

在安装边界的设计上，卡接部位的配合公差经过反复校核，既不会因为公差过紧导致拆装困难，也不会因为公差过松导致测量过程中适配器脱落，钟罩下端的贴合面做了加宽的平边设计，与格栅表面接触时拥有足够的支撑面积，即使在倾斜的风管格栅面测量时，也能保持稳定的贴合状态，不需要额外用手持续按压固定。针对HVAC系统常见的送风温度范围，结构材料的选型预留了足够的耐温冗余，即使测量靠近空调机组的高温送风段气流，也不会出现结构变形或密封垫圈失效的问题。

实际现场应用中，这款适配器可以覆盖绝大多数民用建筑、工业厂房的通风系统风速检测场景，不管是新风系统的送风平衡调试，还是排风系统的风量核验，都能通过这个转接结构提升测量数据的可靠性，避免因为数据偏差导致的系统调试反复，减少现场运维的无效工作量。对于经常开展暖通系统检测的作业人员来说，这种针对性的适配结构可以大幅降低现场测量的操作难度，不需要再临时用胶带、硬纸板等材料制作临时密封结构，让整个检测流程更加规范高效，测得的数据也更具备溯源性与参考价值，能够为通风系统的工况调整提供准确的数据支撑。
