以太网供电POE注入器结构设计

在安防监控、无线覆盖、VoIP语音部署这类场景里，经常会遇到终端设备取电难的问题——比如高空安装的IP摄像头、吊顶内布置的无线AP、工位旁的IP话机，附近未必有合适的交流电源插座，单独布设强电线路不仅施工成本高，还会带来消防、布线合规性的隐患，POE注入器就是为解决这类痛点设计的网络供电配套部件。

这款POE注入器的核心功能，是在标准以太网电缆中叠加直流电力传输，在不影响原有数据信号传输的前提下，为远端的POE受电终端提供稳定的直流供电，单根网线同时承担数据传输与电力输送的作用，省去单独布设供电线路的工序，特别适合非POE交换机组网场景下的单台远程终端供电改造，不需要更换原有核心交换设备，仅需在链路中串接该注入器即可完成供电升级。

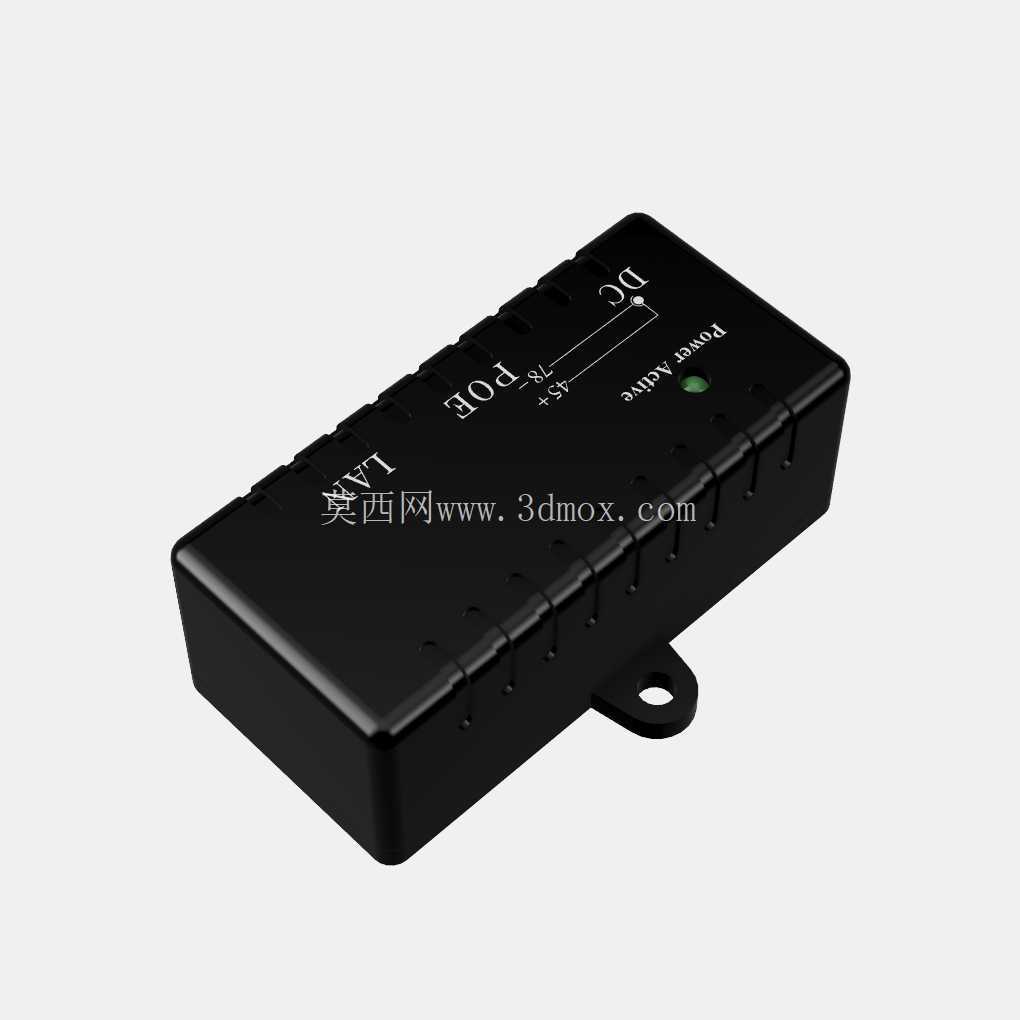

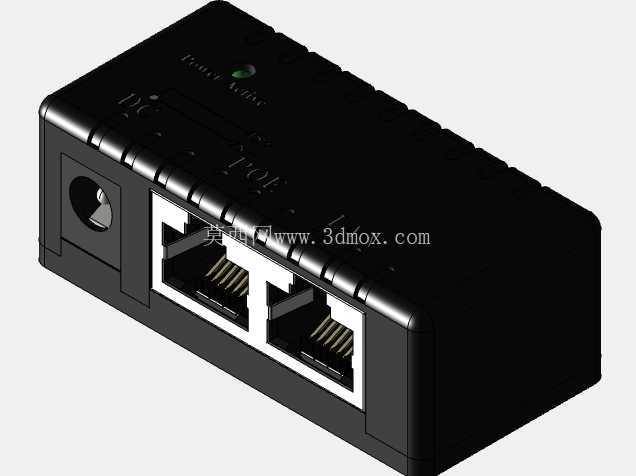

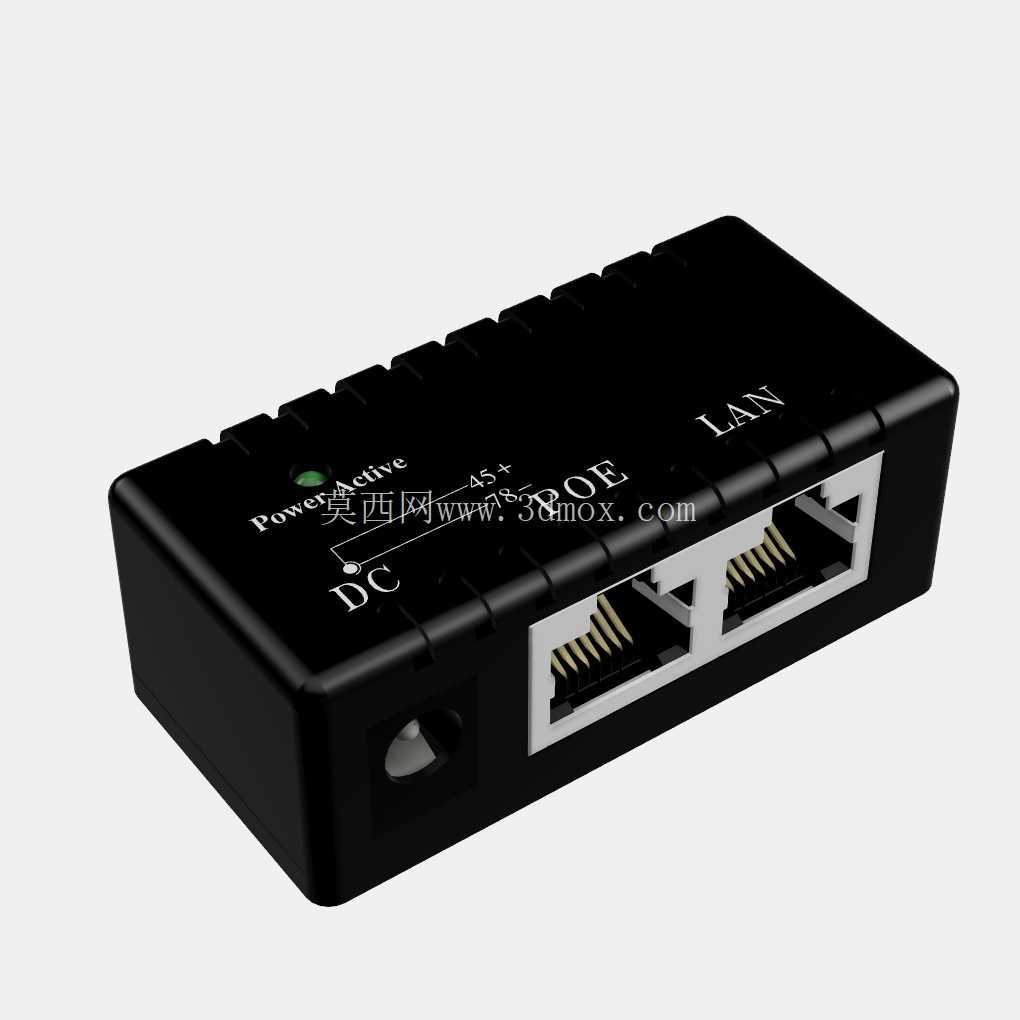

从结构设计思路来看，这款产品采用了一体式封闭壳体设计，壳体选用阻燃工程塑料材质，表面做哑光磨砂处理，既可以避免日常使用中的指纹残留与轻微剐蹭留痕，也能满足电子设备外壳的绝缘阻燃要求。壳体上预留了明确的端口标识与状态指示位：LAN侧端口用于连接上游交换机等数据发送端，DC侧端口用于连接远端受电终端，同时在壳体表面丝印了供电极性、电压参数的标注，避免施工时接反线路导致设备损坏；状态指示灯采用内嵌式设计，不会突出壳体表面，既可以直观显示供电与数据链路的工作状态，也能避免运输、安装过程中磕碰导致指示灯损坏。

壳体侧面设计了带安装孔的固定耳，安装孔位尺寸适配常规的墙面螺丝、机柜理线架固定位，既可以直接壁挂安装在墙面、弱电箱内壁，也可以通过扎带固定在机柜走线架、桌面布线槽旁，安装方式灵活，不需要额外定制安装支架。壳体的合缝处采用卡扣加超声波焊接的密封结构，日常使用中可以阻挡灰尘、少量飞溅的液体进入壳体内部，适应弱电井、楼道吊顶这类相对复杂的安装环境，同时壳体边角做了圆弧过渡处理，没有尖锐的棱角，施工握持时不会划伤手部，也能避免安装过程中磕碰损坏周边的线缆外皮。

内部结构设计上，电路板固定位预留了足够的散热间隙，电源模块与数据分离模块之间做了物理隔离排布，避免电力传输过程中的电磁干扰影响数据信号的传输稳定性，端口位置做了加强筋设计，多次插拔RJ45水晶头时不会出现端口松动、壳体开裂的问题。整体外形尺寸控制得非常紧凑，厚度与常规家用网络适配器接近，不会占用过多的布线空间，多台设备并排安装在机柜理线区时也不会出现互相干涉的情况。

实际工程应用中，这类POE注入器的选型需要匹配受电终端的功率需求，这款产品的结构设计预留了足够的内部空间，可以适配不同功率等级的电源模块，覆盖常规IP摄像头、无线AP、IP话机的供电功率需求，不需要针对不同功率等级重新开模制作壳体，大幅降低了生产端的模具成本，也方便运维人员根据现场需求灵活配置内部模块。在布线施工时，这款设备的重量较轻，即使是高空布放时也不会对网线造成过大的拉扯力，配合标准的超五类、六类网线使用时，供电传输距离可以满足常规以太网100米的传输范围要求，完全覆盖中小场景下的终端部署需求。

从结构建模的角度来看，这款产品的建模过程需要重点关注几个细节：一是固定耳的安装孔位公差，需要保证现场安装时螺丝可以顺利穿过，不会出现孔位偏移导致无法固定的问题；二是端口的开口尺寸，需要匹配标准RJ45水晶头的插拔尺寸，预留足够的插拔间隙，避免出现水晶头插不到位导致接触不良的情况；三是壳体表面的丝印标识位置，需要与内部电路板的端口位置一一对应，避免出现标识错位误导施工人员接线的问题；四是上下壳体的卡扣配合公差，既要保证组装时可以顺利扣合，也要保证扣合后没有明显的缝隙，达到预期的密封防护效果。
