XT60BE-M面板安装式大电流公头连接器

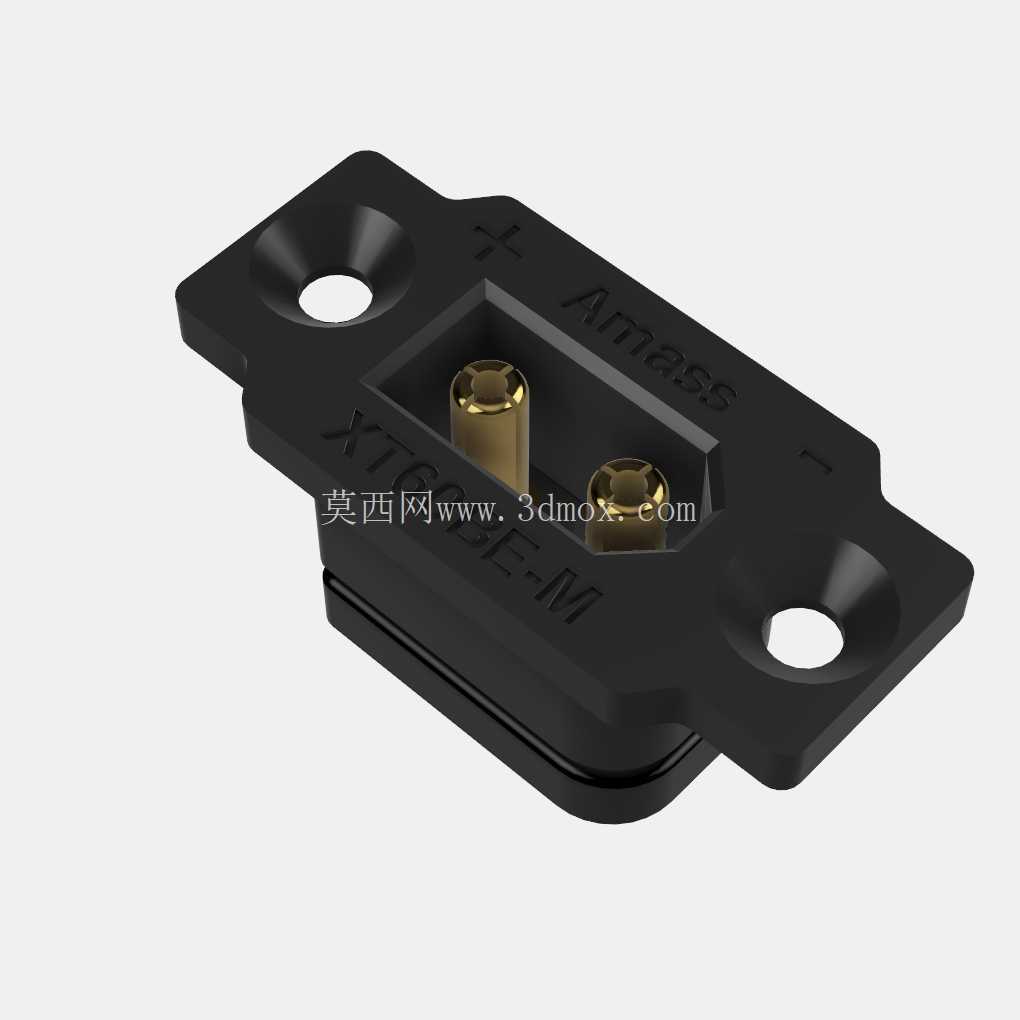

　　在RC动力系统、小型储能设备、大电流测试工装这类需要频繁插拔动力回路的场景里，接插件的接触可靠性、安装便捷性直接决定了整套设备的运行稳定性，XT60BE-M这款加长管状公头面板连接器，正是针对这类高负载插拔场景做的定向优化设计。不同于常规焊线式XT60公头直接外露在设备壳体外部的结构，这款连接器自带法兰安装边，两个对称的沉头安装孔可以直接通过螺丝固定在设备面板、电池仓侧壁或者分电板安装位上，安装后公头插合面与面板表面齐平，既避免了接插件根部线缆反复弯折导致的焊盘脱焊问题，也能让外部插头插拔时的受力直接传递到设备壳体上，不会拉扯内部接线。

　　从结构设计上看，这款连接器的插针采用加长管状结构，相比普通XT60公头的插针长度增加了近30%，插合时的导向段更长，盲插对位时不容易出现插针弯折、顶偏的问题，插合深度的提升也让接触面积更大，持续通流能力可以稳定支撑60A以上的持续电流，峰值电流耐受能力也能满足RC模型急加速、设备启动瞬间的大电流冲击需求，不会因为接触面积不足出现接插件发烫、压降过大的问题。绝缘体部分采用增强型工程塑料注塑成型，材料本身的抗冲击强度、耐温性能都比普通尼龙材质更优，在频繁插拔的使用场景下，插合面的磨损量更小，插针周围的绝缘壁不容易因为插拔受力出现开裂、变形的问题，法兰边与壳体接触的位置还做了一圈凸起的密封筋，安装时配合泡棉密封圈可以实现基础的防尘防泼溅效果，适配户外使用的RC设备、便携储能电源的使用环境。

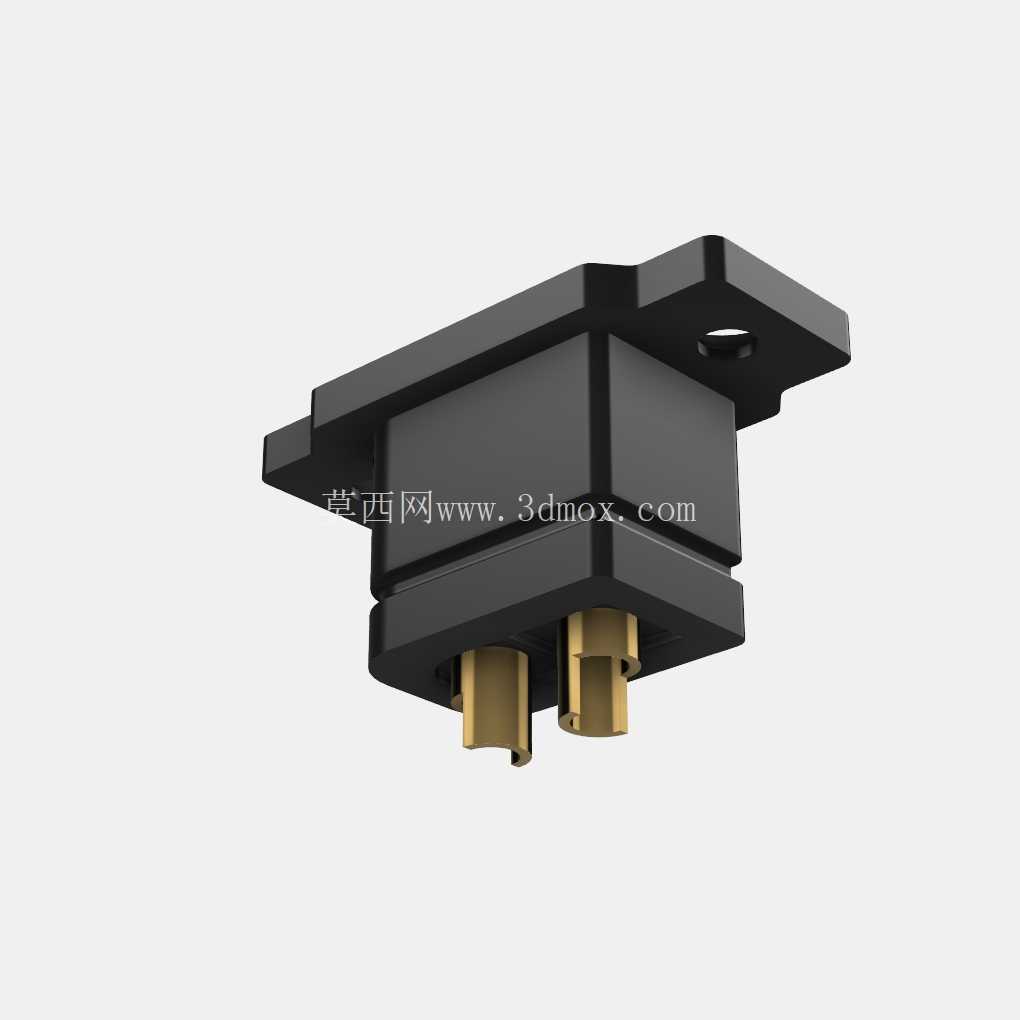

　　接线端适配12-16AWG规格的硅胶线，焊杯深度足够容纳粗线径的线芯，焊接时焊锡可以充分包裹线芯，不会出现虚焊、线芯外露的问题，绝缘体上的极性标识做了凸起模压处理，长期使用也不会因为摩擦脱落，接线时可以快速区分正负极，避免反接烧坏设备。安装边界上，法兰边的两个安装孔中心距为标准XT60面板安装尺寸，沉头孔适配M3规格的沉头螺丝，安装后面板仅需开出对应尺寸的矩形避让孔即可，不需要额外做复杂的定位结构，插合面突出面板的高度控制在合理范围，不会因为突出过多导致外部磕碰损坏接插件，也不会因为凹陷过深导致插头无法完全插合。

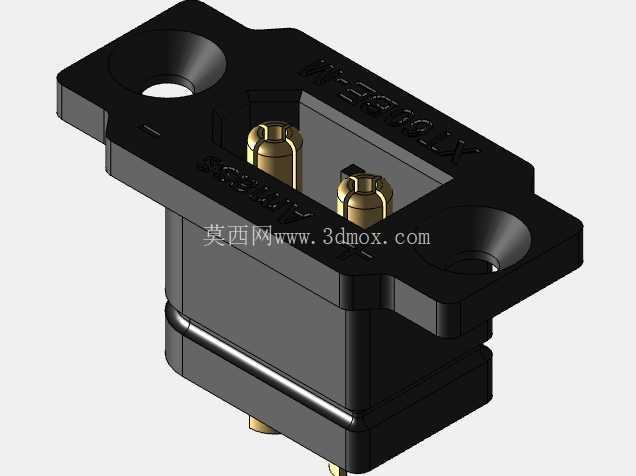

　　在实际选型使用中，这款连接器尤其适合固定安装在设备壳体上的动力输出接口，比如航模充电器的输出面板、便携电池的放电接口、大功率电调的外接接口，相比直接引出线缆接普通XT60接头的方式，面板安装的结构让设备整体的整洁度更高，插拔时的受力路径更合理，长期使用的故障率更低。插针表面做了镀金处理，抗氧化能力更强，在潮湿环境下使用也不容易出现接触电阻升高的问题，插针与绝缘体的配合采用过盈压装结构，大电流通电发热时也不会出现插针松动、后退的问题，绝缘体上的防呆结构与母头的卡槽完全匹配，插合到位后会有清晰的卡扣反馈，不会因为设备振动出现松脱断电的情况。对于结构设计人员来说，这款连接器的三维模型可以直接导入装配体中做干涉检查，提前确认面板开孔尺寸、安装螺丝的空间、内部接线的折弯半径是否满足要求，避免实际打样后出现接插件与周边结构干涉、安装空间不足的问题，模型中还原的插针长度、法兰厚度、安装孔位尺寸都与实物一致，在做面板开孔图、安装位设计时可以直接参考模型尺寸，不需要反复对照规格书核对参数，能有效缩短结构设计的周期，减少打样验证的次数。
