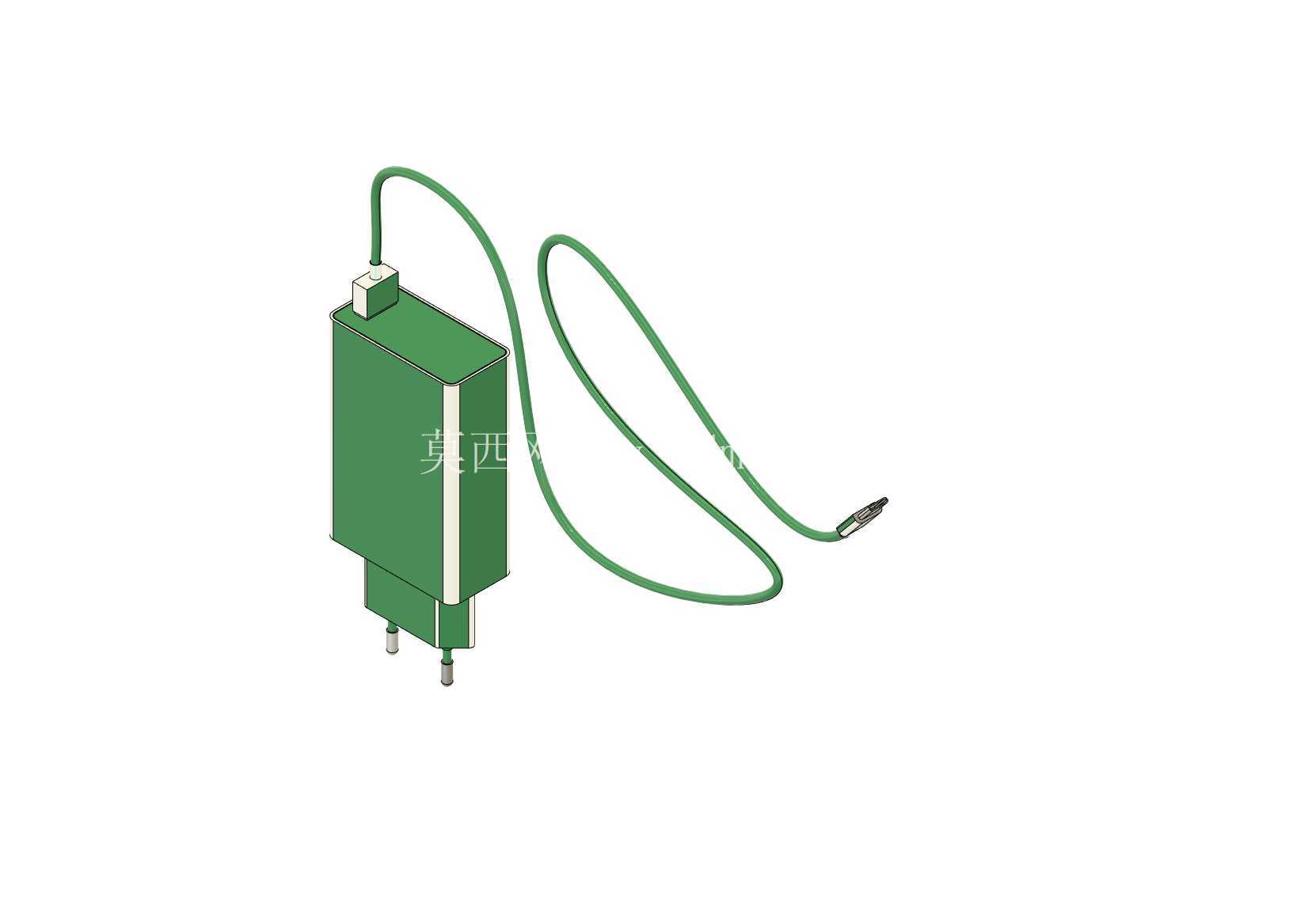

带输出线缆一体式电源充电器结构设计

　　日常接触的消费类供电配件里，带线一体式充电器是应用覆盖极广的品类，从便携数码设备供电、小型智能家居外设取电到部分工业手持终端的配套供电，都能见到这类结构的身影。这次的结构设计完全围绕实际使用场景的痛点展开，没有做多余的装饰性结构，所有外形与内部预留空间都服务于功能落地。先从安装边界说起，插脚端采用国标两扁插的标准尺寸，插脚中心距严格匹配墙面插座、桌面插排的通用孔位公差，插脚突出壳体的长度控制在安全规范要求的范围内，既保证插入后的接触稳定性，又避免插脚过长导致的外露带电风险，插脚与壳体内部的连接位置做了防松卡位设计，长期插拔不会出现插脚松动移位的问题。

　　壳体部分采用长方体切角的造型，没有做尖锐的直角过渡，一方面是避免日常拿取时的磕碰划伤，另一方面也能减少注塑成型时的应力集中问题，壳体的壁厚均匀控制在1.8mm，既满足跌落测试的结构强度要求，又不会因为壁厚过大导致成型周期变长、材料成本上升。输出线缆从壳体侧端的出线位引出，出线位置做了加长的应力释放锥套，这个结构是很多廉价充电器容易忽略的点，日常使用中线缆与壳体连接的位置是弯折疲劳的高发区，锥套长度做到15mm，从根部逐步降低线缆的弯折刚度，能大幅提升线缆的弯折寿命，避免出现线皮破裂、内芯断线的问题。线缆的走线弧度在建模时就做了自然弯曲的预留，不会出现硬折的死弯，保证内部线芯的受力均匀。

　　从功能特性上看，这个结构预留了内部电路板的安装空间，高压区与低压区的隔离筋位在壳体上直接一体成型，不需要额外加装绝缘片就能满足安规的电气间隙要求，壳体的上下盖采用卡扣加超声焊接的配合结构，卡扣位置均匀分布在壳体四周边缘，焊接筋的宽度控制在0.8mm，焊接后壳体的接缝均匀，没有明显的溢胶缝隙，能达到日常使用的防尘防泼溅要求。实际应用中，这类充电器不需要额外搭配输出线，用户拿到手就能直接使用，避免了接口不兼容、额外配线丢失的问题，线缆长度可以根据不同的使用场景做调整，比如床头使用的场景可以做1.2米的线长，桌面近距离使用的场景可以做0.5米的短线，壳体的外形尺寸控制在合理范围内，不会出现插在墙面插座上遮挡相邻插孔的问题，插脚的位置做了偏心设计，插入插排后能给旁边的插孔留出足够的操作空间。

　　设计过程中也考虑了不同使用环境的适配性，壳体表面采用细晒纹处理，不容易残留指纹和划痕，长期使用外观不会出现明显的磨损痕迹，线缆的外皮采用耐弯折的PVC材质，兼顾柔韧性和耐磨性能，在-10℃到40℃的日常使用温度范围内不会出现外皮发硬开裂的问题。整个结构没有多余的复杂零件，所有部件都适合批量注塑生产，装配工序简单，不需要复杂的工装就能完成整机组装，能有效控制生产环节的成本，同时结构的可靠性完全满足日常高频使用的要求，不管是随身携带的便携使用场景，还是固定位置的长期插电使用场景，都能保证稳定的供电输出。
