30mm安装元件专用紧固螺丝结构设计

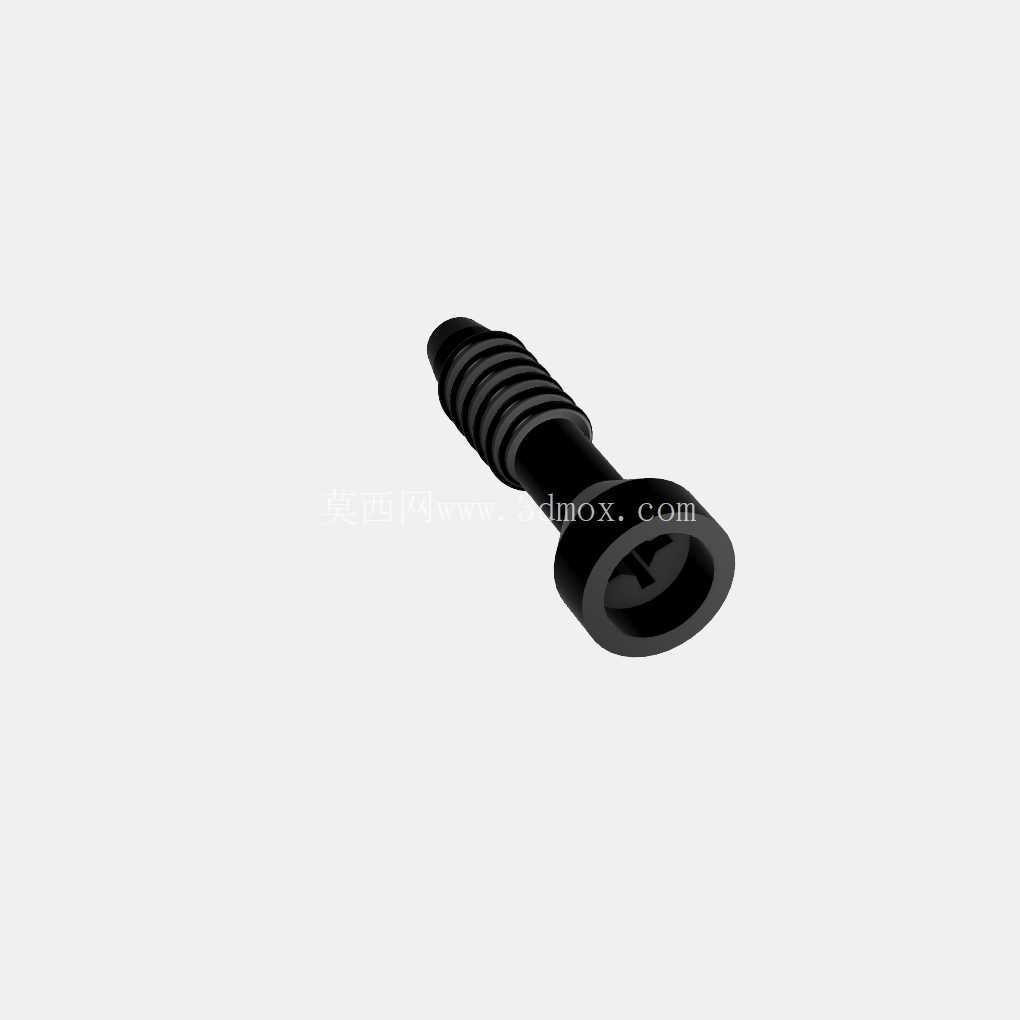

　　在低压电气柜、工业接线盒、户外防水配电单元这类需要密集安装小型电气元件的场景里，紧固件的适配性往往直接决定整套装配的可靠性与后期维护效率，这款30mm长度的安装元件螺丝，正是针对这类场景下的安装痛点做的定向结构优化。日常做电气装配结构设计时经常遇到这类问题：普通盘头螺丝拧入塑料接线座时，头部容易刮伤元件外壳的绝缘涂层，全螺纹结构拧入时容易蹭到接线端子的金属导电部位，尾部外露过长还会挤占盒内的走线空间，甚至磨破线缆绝缘层引发短路隐患，这款螺丝的结构细节刚好针对性解决了这些实际装配中的问题。从结构设计逻辑来看，这款螺丝采用了头部带一字槽的盘头结构，头部直径做了加宽处理，相比同规格普通螺丝的头部承压面积更大，拧入时压强更小，不会在塑料材质的元件安装座表面压出凹痕，也能避免拧紧时头部打滑刮花安装面；一字槽的槽深做了加深处理，适配常规一字螺丝刀的同时，也能兼容部分电动批头的快速拧紧作业，槽口边缘做了微小的倒角处理，不会出现批头对位时刮蹭螺丝头部镀层的问题，长期拆装也不容易出现槽口滑牙的情况。

　　杆部结构做了分段设计，靠近头部的位置预留了一段无螺纹的光杆段，这段光杆的直径略小于螺纹大径，当螺丝穿过元件安装孔时，光杆段可以和安装孔形成小间隙配合，起到临时定位的作用，装配时不用手扶对准螺纹孔，直接拧入即可，能有效提升批量装配的作业效率；光杆段的长度刚好匹配常规接线端子、小型电气元件的安装座厚度，拧入到位后光杆段完全处于安装孔内部，不会出现螺纹牙刮蹭元件内部导电件的情况，也能避免螺纹牙挤裂塑料安装孔的内壁。螺纹段采用了标准公制粗牙设计，牙型角保持60度标准角度，螺纹收尾处做了平滑的退刀过渡，没有尖锐的毛刺，拧入压铸铝或者工程塑料的预制螺纹孔时，不会刮坏螺纹孔的初始牙，反复拆装5次以上也不会出现滑牙的情况；螺纹长度经过精准核算，拧入30mm总长度对应的安装基面后，尾部外露长度控制在2mm以内，不会在安装面背面形成过长的凸起，避免干扰背面的走线或者其他元件的安装。

　　整体外形的安装边界也做了充分考量，头部最大直径控制在适配常规元件安装沉孔的尺寸范围内，不需要额外扩孔就能直接适配市面上主流的s-box系列接线安装座，头部厚度做了减薄处理，安装完成后头部突出安装面的高度不到2mm，不会在盒内形成突兀的凸起，方便后续盖板的闭合，也不会刮蹭到盖板内侧的密封胶条。实际选型使用时，这款螺丝适配的安装基面厚度范围在10mm到22mm之间，既可以用于单层塑料安装座的元件固定，也可以穿过两层叠加的薄安装板固定元件，不需要额外搭配垫片，头部下端面和光杆段的过渡处做了圆角处理，拧紧时不会切断安装孔周围的塑料飞边，也能避免应力集中导致的安装座开裂。做三维建模时，这款螺丝的结构细节也充分考虑了工程出图的便利性，所有回转面的同轴度公差可以控制在0.05mm以内，头部一字槽的对称度公差符合通用紧固件的标准要求，建模时不需要做额外的工艺补正，直接导出工程图就能用于外协加工或者标准件选型比对；螺纹段的建模采用了真实牙型扫描，不是简单的贴图示意，做装配干涉检查时可以精准模拟螺纹拧入的全过程，提前发现安装时可能出现的干涉问题，避免实际装配时出现螺丝拧不到位或者顶到内部零件的情况。

　　在户外使用的防水接线盒场景下，这款螺丝的头部端面做了平面度处理，搭配橡胶密封圈使用时可以实现均匀压紧，不会出现因为头部倾斜导致的密封不严、进水进灰的问题；光杆段的表面粗糙度控制在Ra1.6以下，穿过密封圈时不会刮坏密封圈的唇边，能保证长期使用的密封可靠性。相比同长度的普通机螺丝，这款螺丝的分段杆部设计还能起到一定的防松效果，光杆段和安装孔的小间隙配合可以抵消一部分安装时的孔位偏差，螺纹段拧入后受力均匀，在设备有轻微振动的工况下，也不容易出现螺丝自行回松的情况，不需要额外涂抹螺纹胶或者加装防松垫圈，能减少装配时的零件数量，降低整体物料成本。
