42型两相混合式步进电机高精度结构设计

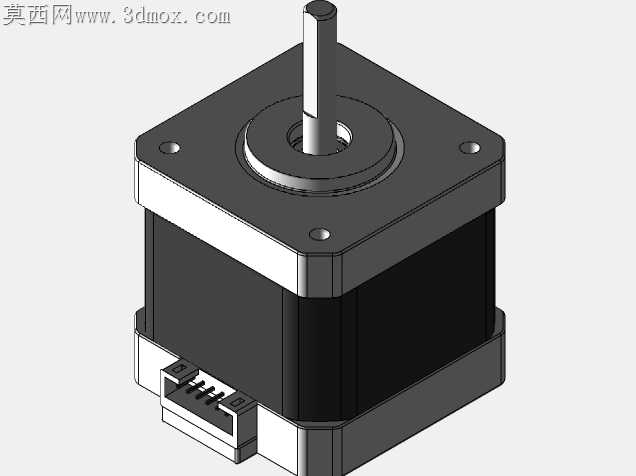

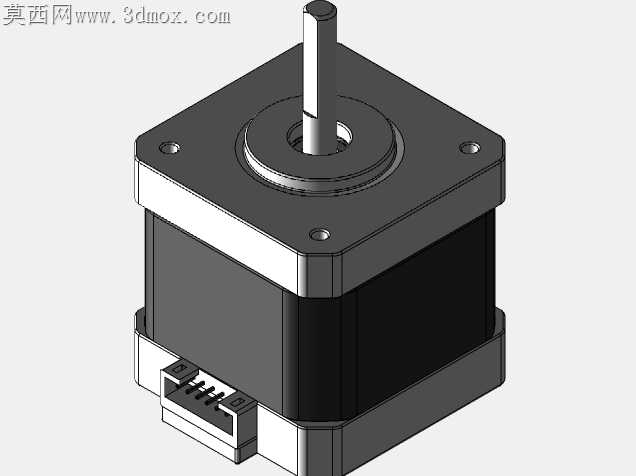

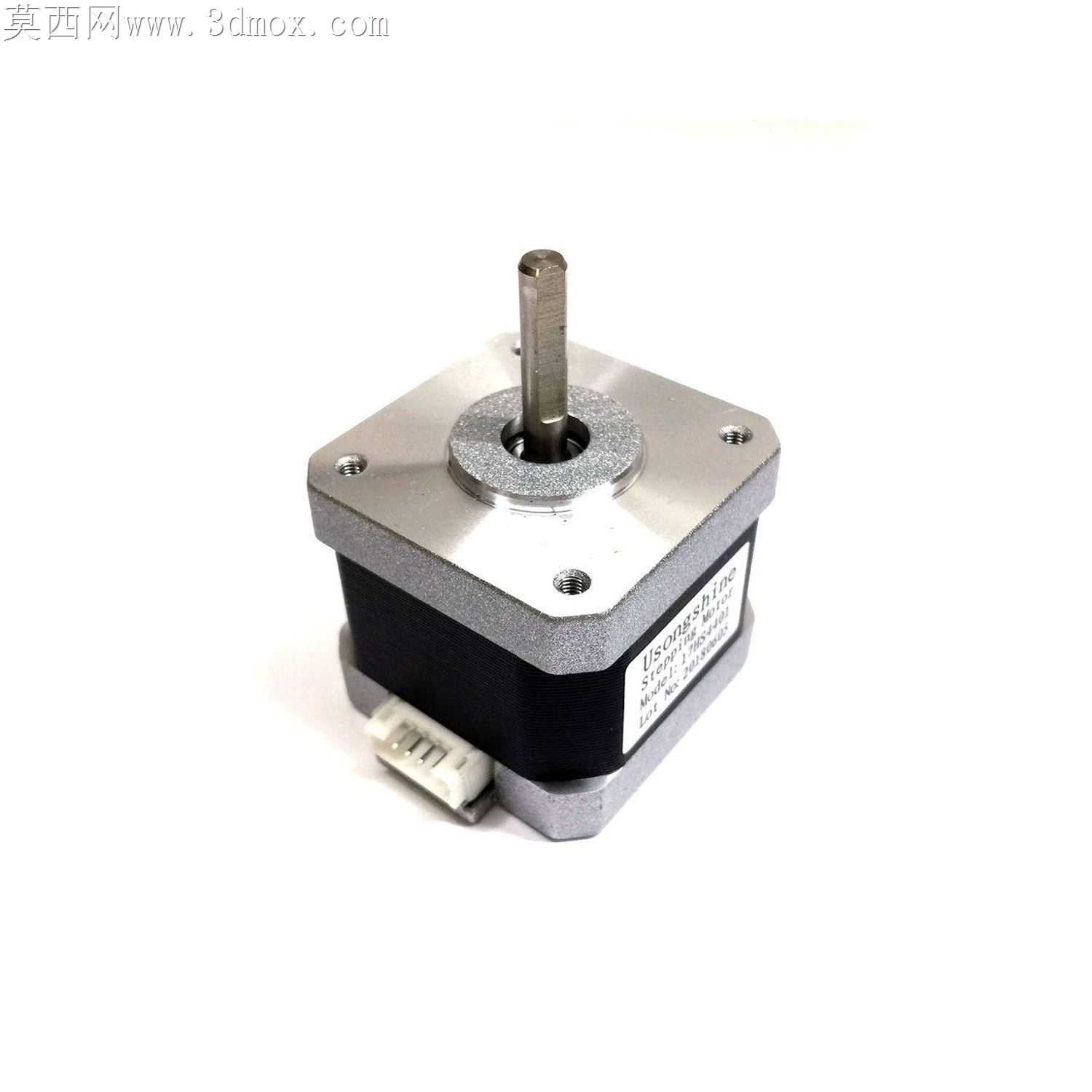

常规42步进电机量产时最容易被忽略的端盖同轴度偏差，会直接导致输出轴径向跳动超差，带载运行时出现低频抖动、定位精度偏移的问题，这套结构在设计阶段就把端盖与定子铁芯的配合止口公差压缩到了0.01mm以内，从根源上规避了装配累积误差带来的性能损耗。输出轴采用D型切边结构，切边平面的粗糙度控制在Ra1.6以下，与同步轮、联轴器配合时不需要额外打顶丝孔就能传递额定扭矩，避免了顶丝挤压造成的轴体形变，长期正反转切换也不会出现传动件松脱打滑的情况。机身外壳的方形安装边预留了四个M3螺纹安装孔，孔位与止口的位置度公差控制在0.02mm，安装到设备面板时不需要反复调整就能保证输出轴与负载轴的同轴度，减少现场装配的调试时间。定子绕组与外壳之间预留了均匀的散热间隙，黑色绝缘端圈不仅能隔绝绕组与金属外壳的接触风险，还能在绕组受热膨胀时提供微量形变空间，避免长期高温运行下绝缘层被挤压破损。尾部的出线座采用卡扣式固定结构，接线端子的插针与绕组引出线采用压接加焊的双重固定方式，设备运行时的振动不会导致引线松脱，接插件的插拔寿命能满足上万次的调试拆装需求。转子磁钢的充磁角度经过反复校准，与定子齿槽的对齐偏差控制在0.5度以内，低速运行时的齿槽转矩被压到最低，搭配细分驱动器运行时不会出现明显的步距角误差，能满足3D打印机、小型数控滑台这类对定位精度要求较高的设备使用需求。端盖的轴承室采用过盈配合设计，轴承压入后不需要额外涂胶固定就能承受径向与轴向的复合载荷，输出轴的轴向窜动控制在0.03mm以内，带轮、丝杆这类负载直接安装就能达到预期的传动精度，不需要额外增加轴向限位结构。
