高精度混合式步进电机结构设计方案

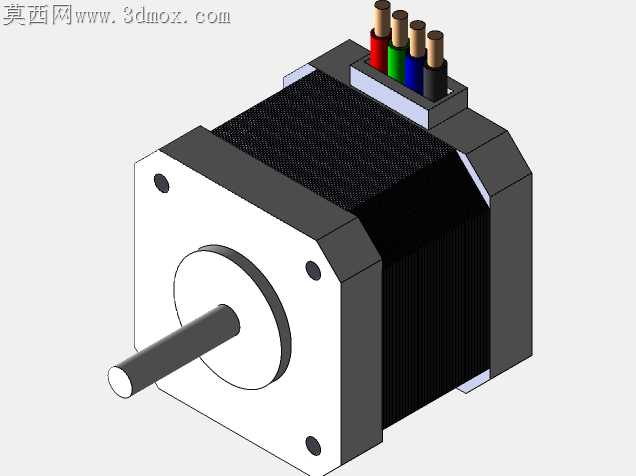

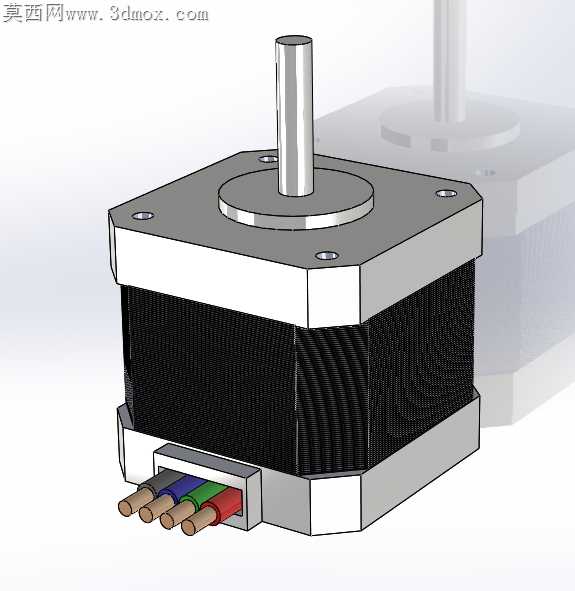

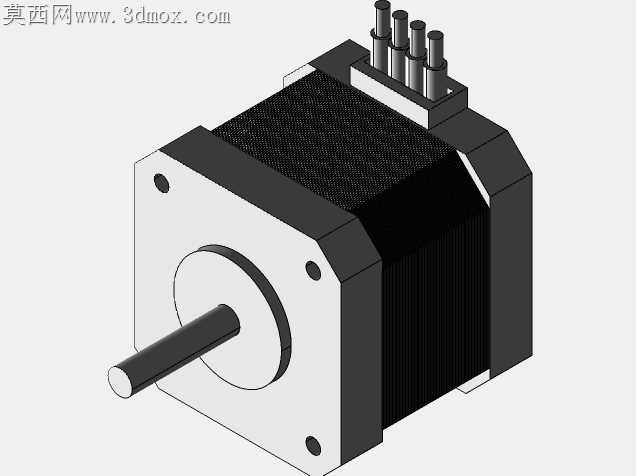

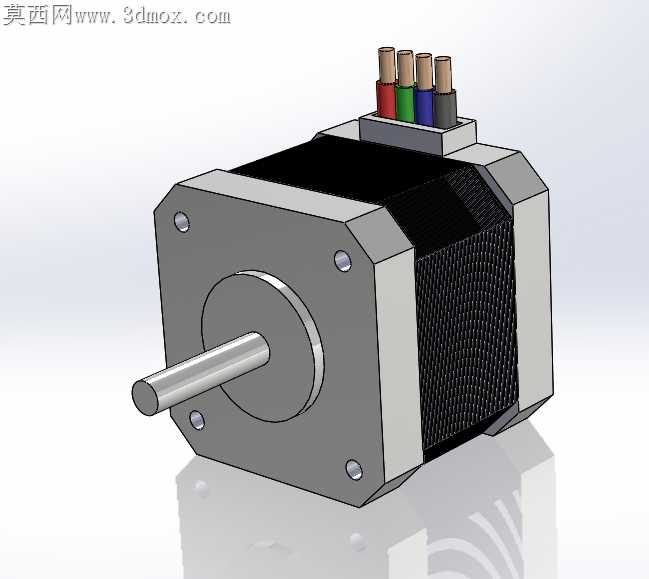

常规步进电机量产时最容易被忽略的端盖同轴度偏差，会直接导致输出轴径向跳动超差，带载运行时出现低频震颤，长期运转还会加速轴承磨损，缩短整机使用寿命。这款模型在端盖与定子壳体的配合止口处做了0.02mm的公差带预留，止口深度比常规设计加深1.2mm，装配时能自动导正端盖位置，不需要额外打表找正就能保证输出轴与定子内孔的同轴度控制在0.01mm以内，完全适配自动化生产线的快装需求。定子冲片叠压后的外圆做了精车处理，和壳体内壁的配合选用过渡配合公差，既避免过盈量太大导致壳体撑裂，也不会因为间隙过大出现定子松动、运行噪音超标的问题。后端的接线座做了分体式嵌装结构，四个接线柱分别对应不同相序，接线柱根部做了防转卡槽，压接导线时不会跟着转动扯断内部漆包线，接线座和壳体之间预留了密封胶槽，灌封环氧胶后能达到IP54的防护等级，适配多粉尘的车间工况。输出轴的轴伸端做了退刀槽处理，适配卡簧安装定位，轴端的平面铣削尺寸严格匹配常用联轴器的锁紧要求，不会出现联轴器打滑的问题。壳体表面的散热筋做了不等距排布，靠近绕组发热集中区的筋条间距更小，散热面积比等距设计提升17%左右，持续带载运行时绕组温度能比常规设计低8-10℃，避免高温退磁。前后端盖的安装螺丝孔做了锪平处理，螺丝锁紧后端面不会凸起，能紧密贴装在设备安装面上，不会出现安装倾斜导致的轴系受力不均。转子磁钢的固定方式选用了粘铆结合的工艺，磁钢和转子铁芯之间涂覆耐高温结构胶，两端加不锈钢挡圈铆压固定，即使高速反转也不会出现磁钢脱落的问题。接线柱的绝缘套选用了耐高温PBT材质，和接线座的配合做了倒扣结构，插拔导线时不会把绝缘套带出来，避免出现短路隐患。端盖上的轴承室做了轻微的倒角处理，压装轴承时不会刮伤轴承外圈的防锈层，也能避免轴承压装时出现偏斜，轴承室和轴承外圈的配合选用轻过盈公差，既保证轴承外圈不会跟转，也不会因为过盈量太大导致轴承游隙变小、运转卡滞。
