双孔长条形压铸连接结构件设计

本次设计的双孔长条形连接结构件，主要面向小型机电设备、轻工自动化产线的模组间连接场景，这类场景下的连接件往往需要兼顾安装便捷性、结构强度与轻量化需求，同时要适配压铸工艺的批量生产要求，避免后续机加工工序过多带来的成本抬升。从实际使用场景来看，这类零件常被用在小型输送线的侧装导向支架连接、桌面级自动化设备的型材间转接、小型动力模组的安装固定位，日常工况下主要承受静态的安装锁紧力，以及设备运行时传递的小幅振动载荷，不需要承受大吨位的冲击载荷，但对安装孔的位置度、零件外形的装配容错空间有明确要求。

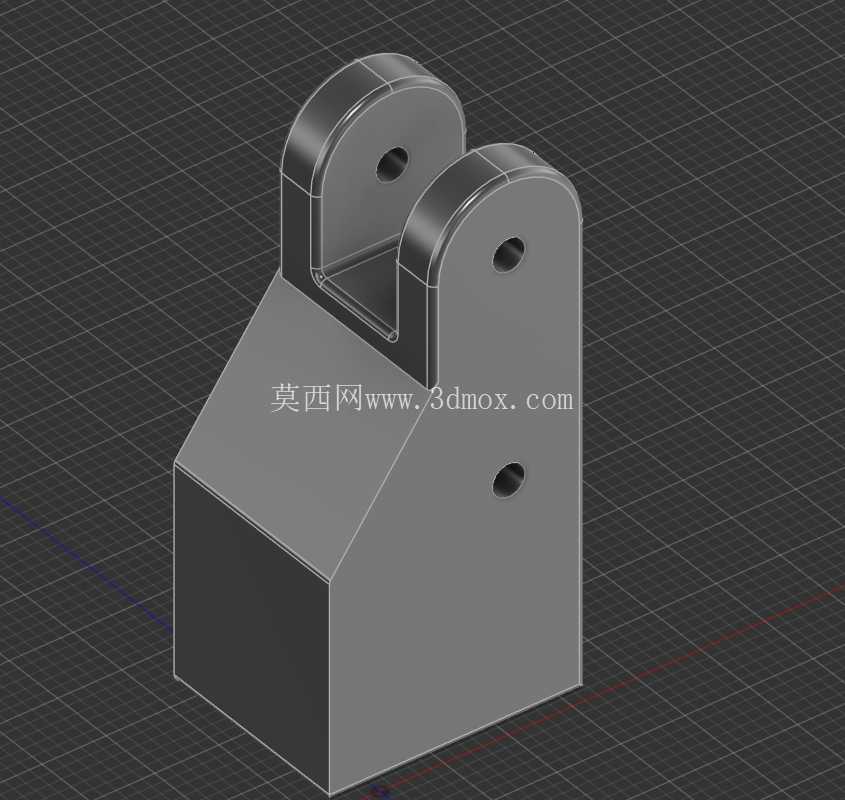

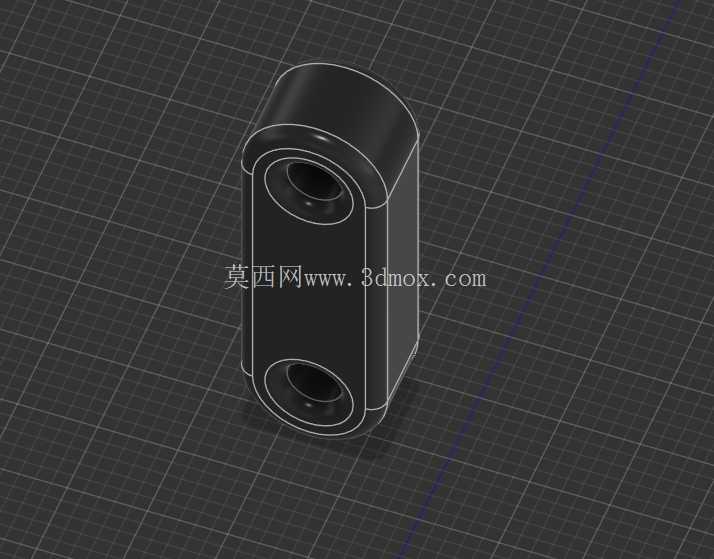

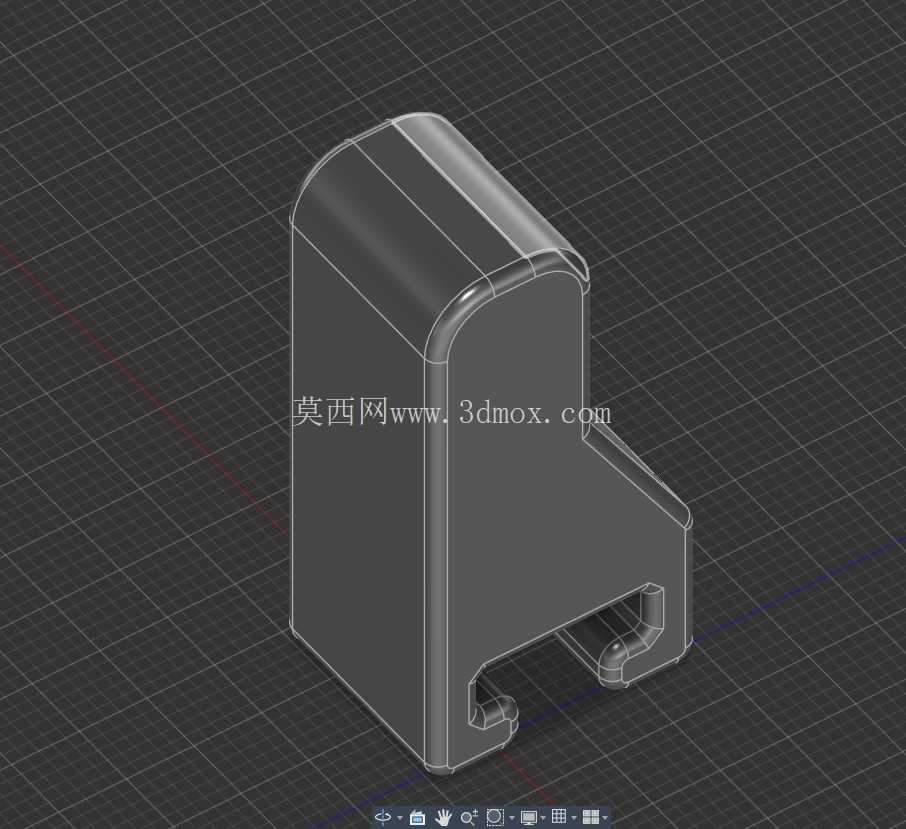

设计过程中首先确定了整体的长条形圆角主体结构，将零件的所有外棱边做了R2以上的圆角处理，一方面是适配压铸工艺的拔模需求，避免锐角位置出现充型不满、脱模拉伤的缺陷，另一方面也能消除安装过程中的锐边割手风险，同时减少零件在受振动时锐角位置的应力集中问题。主体两端的同轴安装孔采用了沉孔设计，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出零件表面，避免对周边相邻零件造成干涉，孔的内壁预留了0.1mm的压铸精度余量，对于位置度要求高的装配场景，只需要对孔位做简单的铰孔精加工即可满足装配要求，不需要对整个零件做全尺寸机加工，能有效控制批量生产的成本。

从安装边界来看，零件整体长度控制在60mm，主体宽度24mm，厚度方向尺寸18mm，两个安装孔的中心距为40mm，这个尺寸参数刚好适配市面上常用的20系列、30系列工业铝型材的安装孔位间距，不需要额外做转接板就能直接安装，大幅降低了现场装配的适配难度。零件的主体壁厚控制在2.5mm，这个壁厚是锌合金压铸工艺下的最优壁厚区间，既不会因为壁厚过薄出现充型困难、零件强度不足的问题，也不会因为壁厚过厚产生内部缩孔、表面缩陷的压铸缺陷，同时能将零件的单重控制在80g以内，满足轻量化装配的需求。

结构设计上特意将两个安装孔的周边做了局部加厚处理，加厚区域延伸至零件的主体侧壁，形成了类似加强筋的传力结构，当螺钉锁紧时，锁紧力可以通过加厚区域均匀传递到整个零件主体，不会因为局部应力过大导致零件安装孔周边出现开裂问题。零件的安装贴合面做了0.05mm的平面度预留，压铸成型后只需要简单的飞边处理就能满足贴合要求，安装后不会出现缝隙过大导致的固定不稳问题。考虑到压铸生产的拔模需求，零件的所有侧壁都做了1°的拔模斜度，斜度方向顺着模具开模方向设置，不需要额外的侧抽芯结构就能完成脱模，能有效简化模具结构，降低模具的制造成本与后期维护成本。

在实际选型使用时，这类零件可以替代传统的机加工连接块，在满足同等强度要求的前提下，批量生产成本能降低60%以上，生产效率也能大幅提升。针对不同的使用场景，只需要调整安装孔的直径、中心距参数，就能快速衍生出适配不同安装需求的同系列零件，设计复用性很强。需要注意的是，这类压铸件不适合用在有强腐蚀环境的场景，也不适合承受超过150℃的长期工作温度，否则会出现材料强度下降、表面腐蚀的问题，在普通的室内工业设备场景下，其使用寿命完全可以满足设备的全生命周期使用需求。
