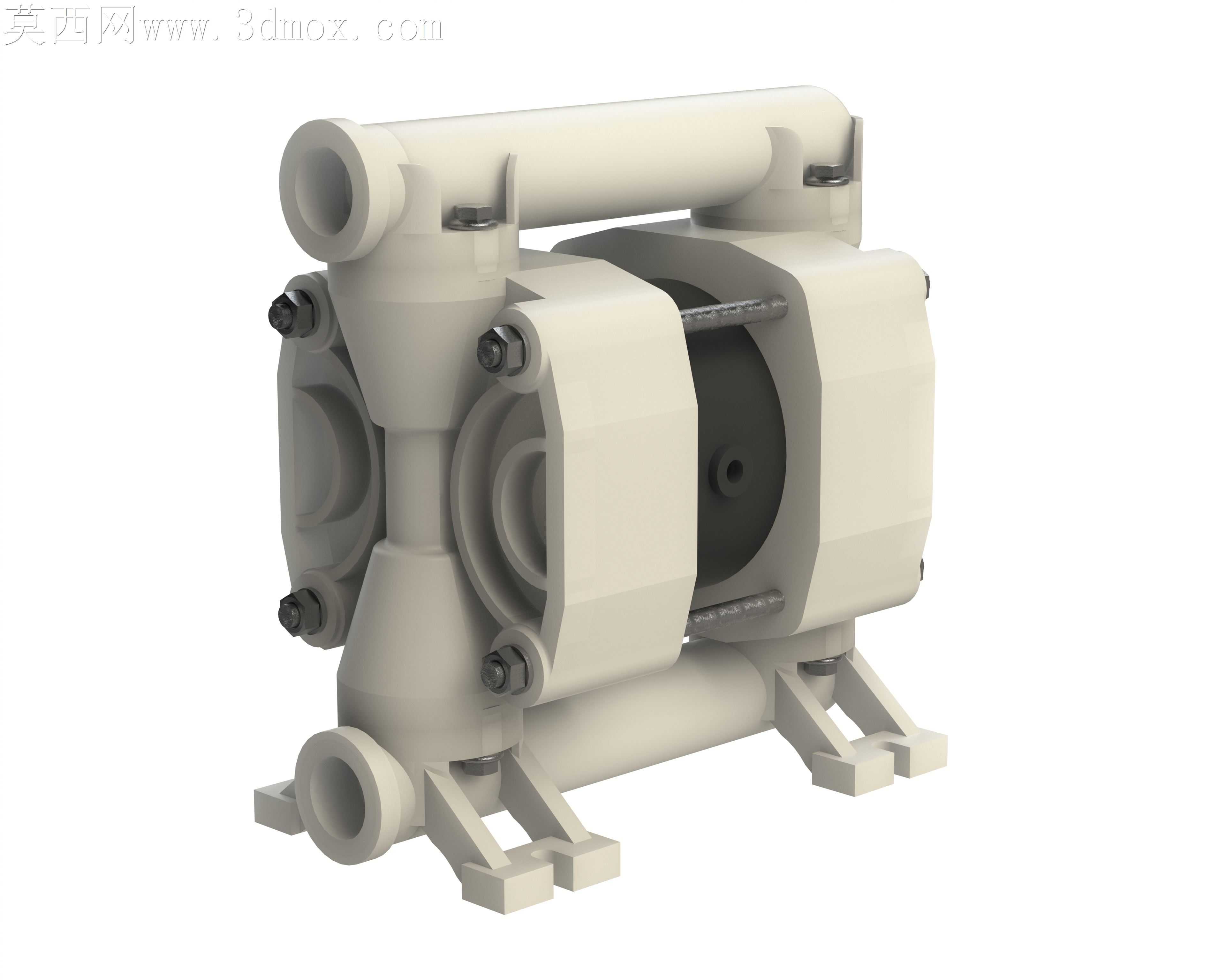

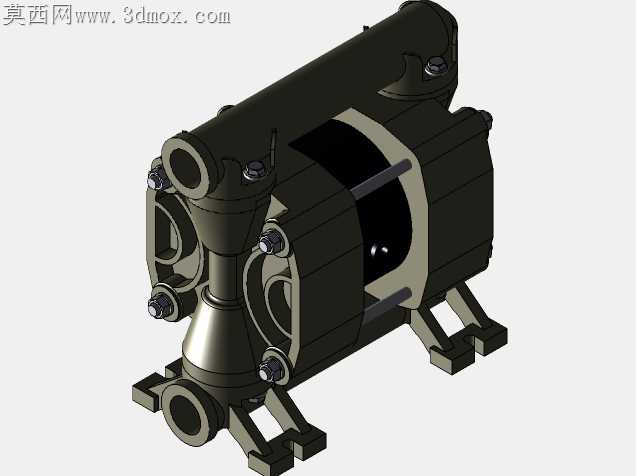

Seko Duotek AF0030P气动双隔膜泵结构

化工流体输送现场常遇到泵体安装空间局促、管路对接错位的问题，这款气动双隔膜泵的支脚结构做了针对性的适配调整，四个带安装孔的支脚与泵体主体采用一体化注塑成型的连接逻辑，省去了额外支架拼接的装配环节，避免了多零件拼接带来的公差累积，安装时支脚的平面度可以直接控制在0.1mm以内，对接地面安装孔时不需要额外垫调整片，就能保证泵体运行时的稳定性。进出液口的同轴度在建模阶段就做了公差约束，两个上下布置的管接口中心距偏差控制在0.05mm范围内，现场对接PP管路时不需要强行掰动管路对位，能大幅降低管路接口处的应力集中，减少长期运行后管路开裂漏液的隐患。提手部分的曲面过渡做了加厚处理，和泵体上盖的连接位置做了圆弧卸荷结构，现场搬运时哪怕单侧受力提拉，连接位置也不会出现应力发白的断裂风险，提手的握持曲面贴合手掌弧度，搬运时不会硌手，也不容易打滑。中间隔膜腔的密封面做了0.2mm的止口设计，装配隔膜片时不需要反复调整对位，隔膜片卡入止口后就能自动居中，压紧端盖时螺栓的受力更均匀，不会出现局部压偏导致的密封失效，气阀室的流道做了平滑过渡处理，没有直角拐角，压缩空气进入时的阻力更小，能减少气耗，提升泵的运行效率。两侧端盖的螺栓布置采用对称等距设计，紧固时按对角顺序操作就能保证密封面压力均匀，不需要反复调整螺栓扭矩，端盖和主体的配合面做了磨砂处理，既能增加密封垫片的摩擦力，防止垫片移位，又不会因为表面过于粗糙导致垫片被压损。泵体外部的所有棱角都做了R2以上的圆角处理，现场安装维护时不会划伤操作人员，也不容易积存灰尘和物料残留，日常清洁更方便。材质选择上针对腐蚀性流体工况做了适配，主体的塑料材质耐酸碱腐蚀，隔膜片采用柔性耐撕裂材质，长期往复运动也不容易出现疲劳开裂，气路部分的密封件做了耐磨处理，压缩空气带少量水汽也不会出现密封件发胀卡滞的问题。
