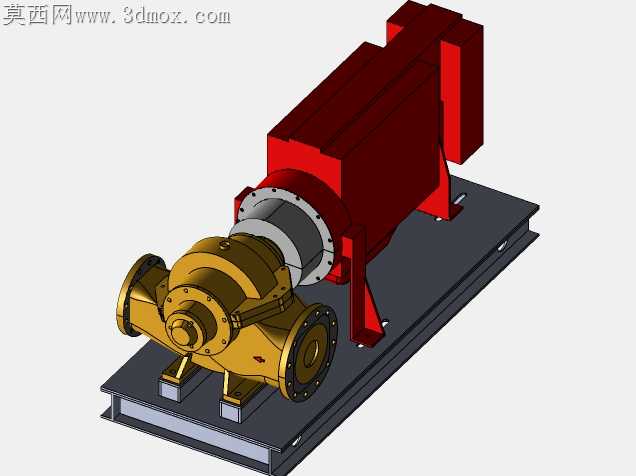

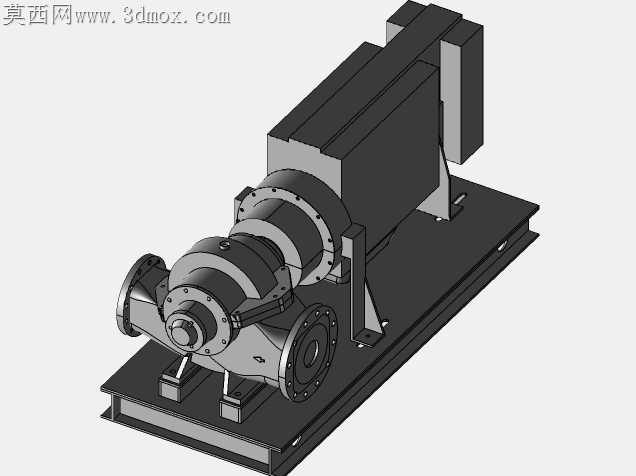

消防用克拉克泵组配套传动装置结构

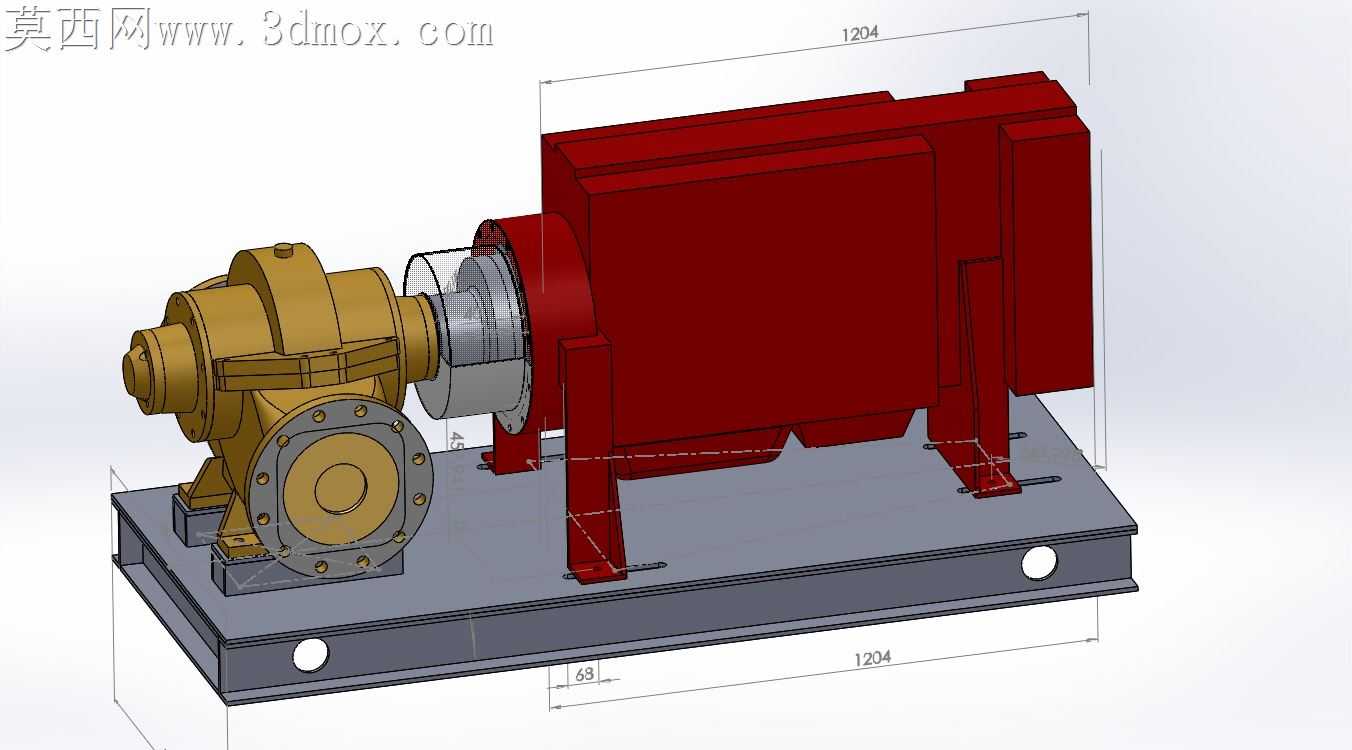

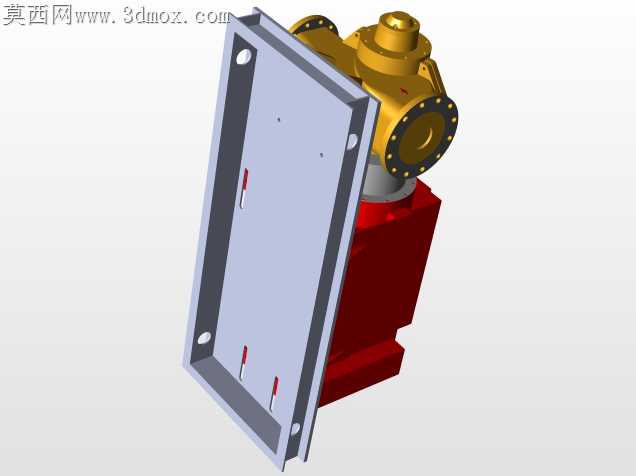

消防供水工况下泵组长期处于高负载启停状态，泵体与动力端的同轴度偏差极易引发密封件偏磨、轴承温升超标，甚至出现轴系断裂的恶性故障，这套泵组传动结构在底座加工基准的设计上做了针对性的适配调整。底座采用一体式焊接钢结构，两个安装定位面的平面度公差控制在0.05mm以内，泵体支脚与动力端支架的安装孔采用同一次装夹镗削加工，避免二次装夹带来的位置度偏差，从加工根源上消除轴系不对中的装配隐患。泵体端的连接法兰采用止口定位设计，止口与轴系的同轴度公差带设置为0.02mm，装配时无需反复调整垫片厚度，只要将法兰止口完全贴合即可保证同轴度要求，大幅降低现场装配的调试难度，也能避免后期运维过程中拆装复位出现的偏差。传动连接段采用弹性联轴器结构，预留了1.2mm的轴向窜动间隙，能够抵消动力端启动瞬间的轴向冲击，也能补偿高温工况下轴系热胀冷缩带来的长度变化，避免轴端顶死引发的负载骤增问题。泵体外壳的加强筋布局顺着流体冲击的方向设置，既能够降低泵壳在高压供水状态下的结构形变，也能减少铸造过程中的壁厚不均问题，避免铸件出现缩孔、砂眼等缺陷。底座上的两个吊装孔位置经过重心配平计算，吊装时泵组整体保持水平状态，不会出现一端倾斜磕碰轴系的问题，安装时也能快速对准基础预埋螺栓的位置。泵体端的轴承座采用分体式压盖设计，更换密封件或轴承时无需完全拆解泵体与管路，只需要拆开压盖即可完成运维操作，大幅缩短消防设备的停机维护时间。动力端的支架采用斜向加强筋结构，在保证支撑刚度的前提下减少了不必要的材料冗余，整体重量比传统直筋支架降低17%，同时支架与底座的连接焊缝采用连续满焊工艺，避免长期振动下焊缝开裂的问题。联轴器外部的透明防护罩预留了观察缝隙，日常巡检时不需要拆开防护罩就能直接观察联轴器的运转状态，及时发现胶圈磨损、错位等潜在故障。
