单体直联式水环真空泵结构设计

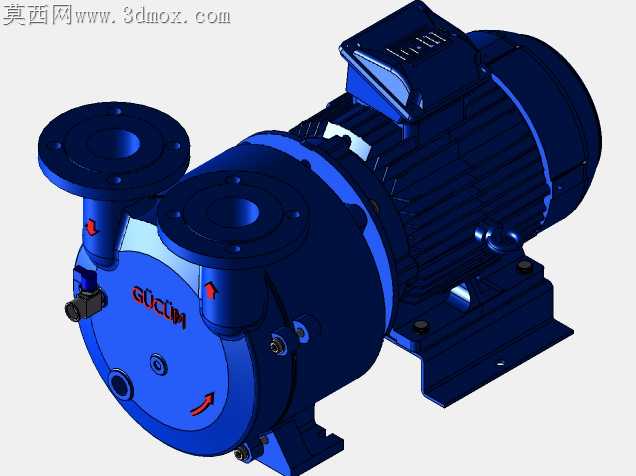

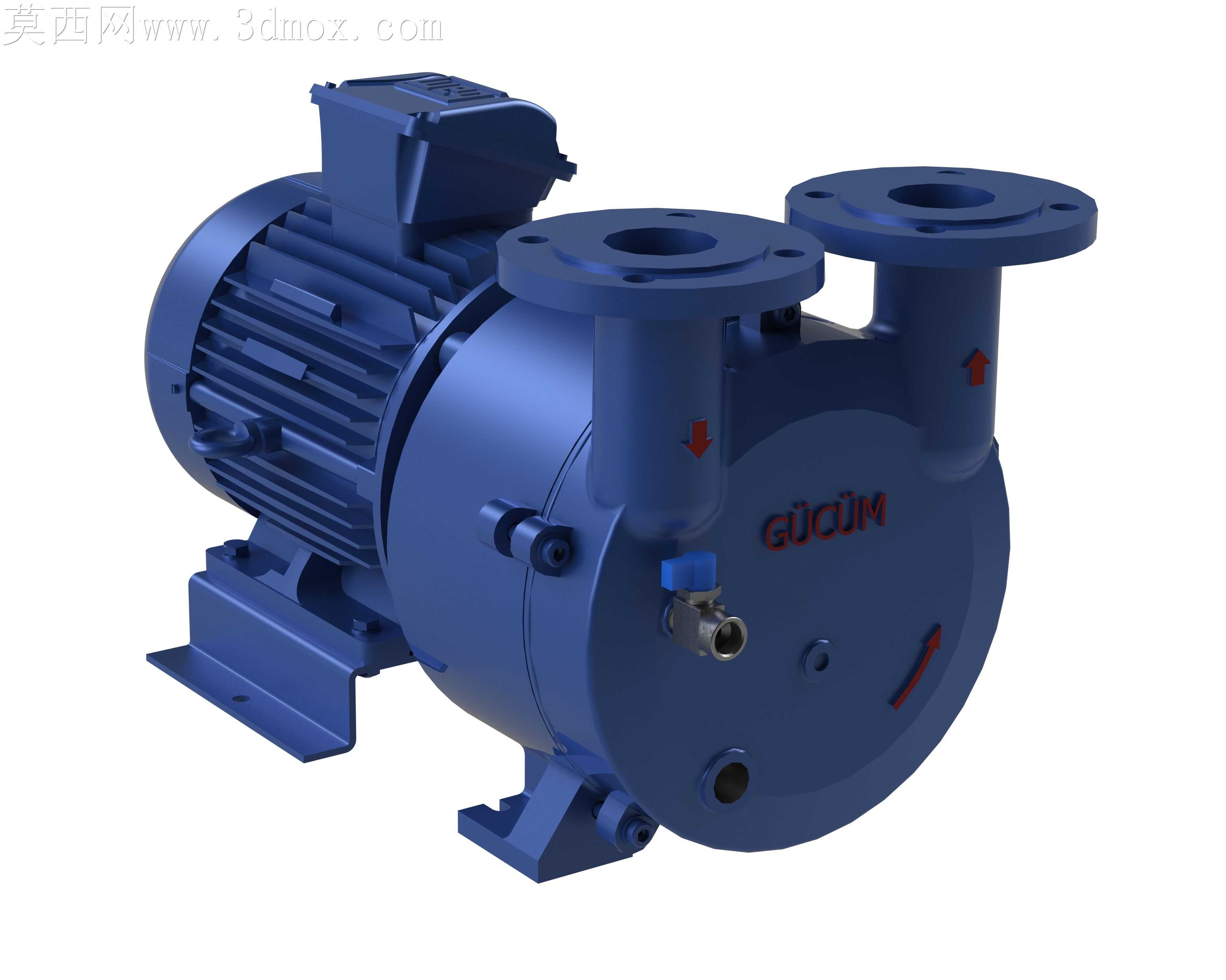

车间里水环泵最常出的故障，多半是泵体与电机对接的同轴度偏差带来的轴封磨损、叶轮扫膛，这款直联式结构在设计阶段就把这类加工装配痛点压到了最低。泵体两端的法兰接口做了加厚凸台设计，法兰端面的密封槽深度公差控制在0.1mm以内，现场配装密封垫片时不会因为垫片压缩量不均出现吸气侧漏气，毕竟水环泵的真空度上不去，九成问题都出在静密封点的微泄漏。泵壳上的两个进出口法兰朝向同一侧平行排布，管路对接时不用额外做弯头避让，现场安装的工人不用反复掰扯管路找角度，能省不少配管的工时。

电机端的散热筋没有做等厚的规整设计，靠近泵体连接端的筋条高度比尾端低2mm，这处细节是考虑到泵体运行时会带出水汽，凝露顺着筋条流的时候不会积在连接法兰的密封缝里，避免长期凝露侵蚀连接螺栓造成锈死。泵脚的安装面做了0.2mm的铣平余量，底座安装时不用额外垫铜皮调平，四个安装孔的位置度公差放了0.3mm的适配量，现场混凝土基础的预埋螺栓有点小偏差也能顺利穿装，不用重新扩孔返工。

泵体侧面的气水分离器接口做了内嵌式的接头座，外接气水管路时接头不会凸在泵壳外面，车间里设备移位或者周边检修的时候，不会被工具剐蹭到接头造成断裂。泵端盖上的液位观察孔做了倾斜15度的视角设计，站在设备侧面就能一眼看到水环的液位高度，不用蹲下来凑到端盖跟前去看，日常巡检的效率能提不少。端盖上的箭头标识做了凹陷式的铸字，不会因为长期沾附油污、积灰被磨掉，新员工巡检也不会搞反泵的转向，避免反转造成的叶轮损坏。

这类无内部拆分零件的单体模型，做加工工艺拆解的时候能直接对接铸件开模的分型面设计，泵壳的圆弧曲面没有做多余的装饰性凸起，拔模斜度统一取1.5度，铸件脱模的时候不会出现粘模、拉伤的问题，后续机加工的装夹定位也能直接靠泵脚的基准面找正，不用做专用的工装夹具。叶轮腔的内壁曲面做了顺滑过渡，没有直角拐点，运行时水环在腔内形成的旋流不会出现紊流区，既能减少功率损耗，也能降低水流对泵壁的气蚀，延长泵壳的使用寿命。
