机床用浸入式冷却泵结构设计

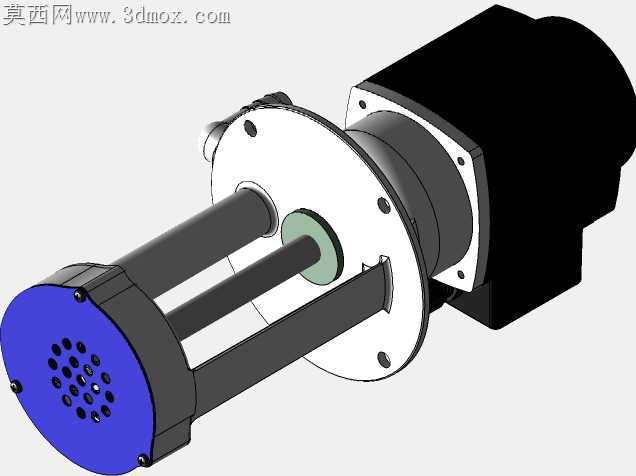

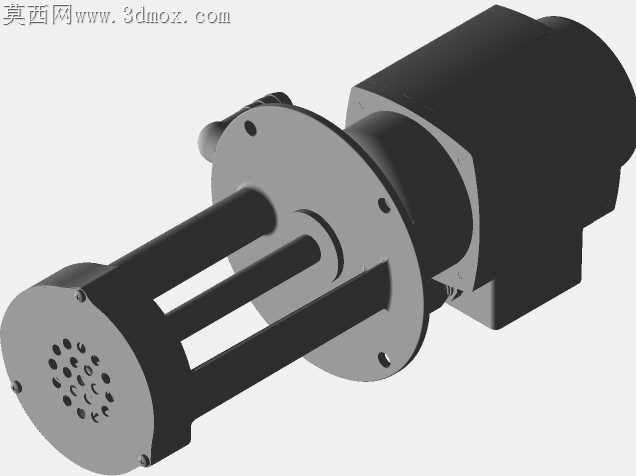

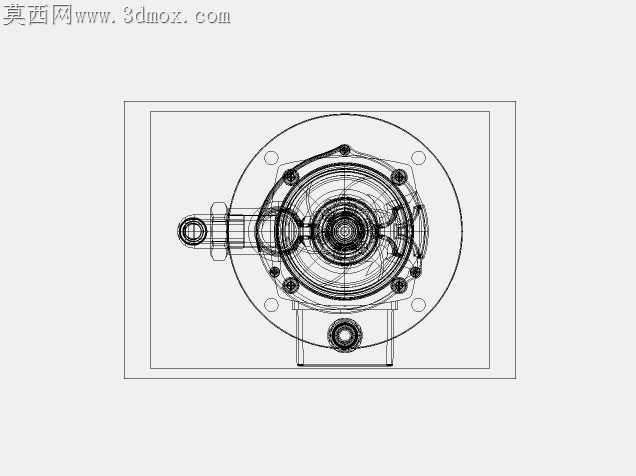

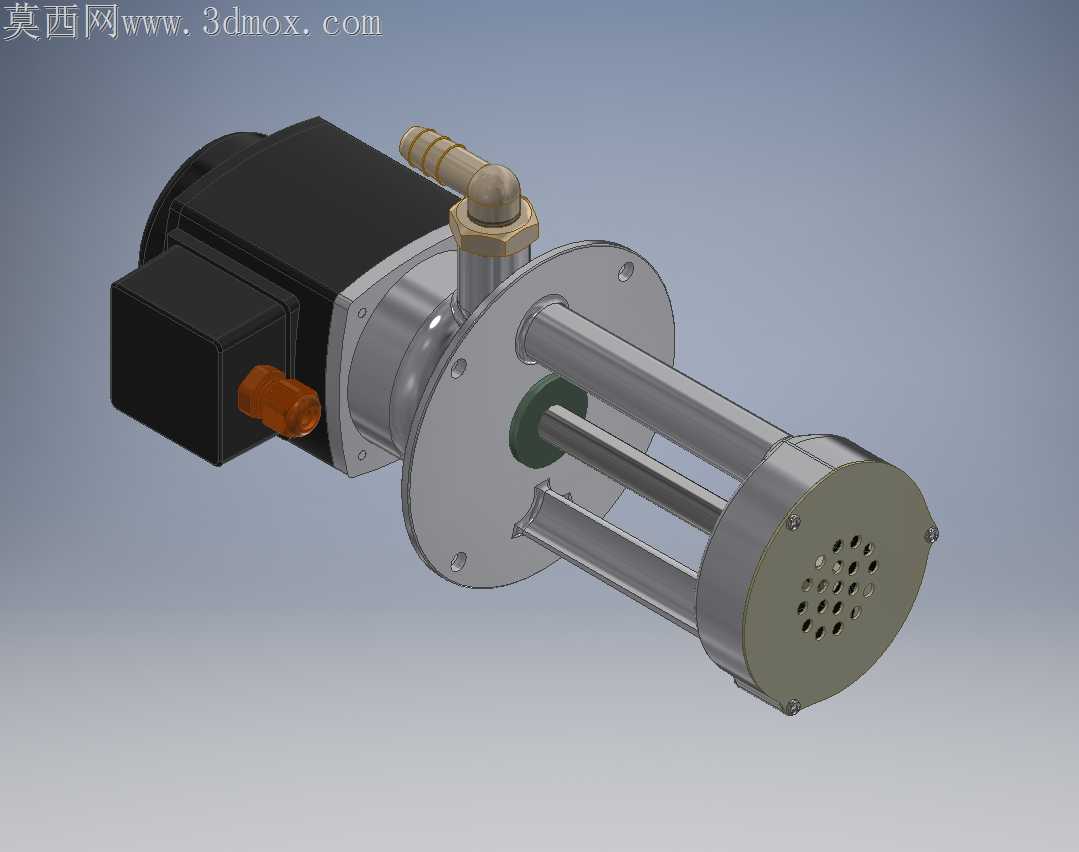

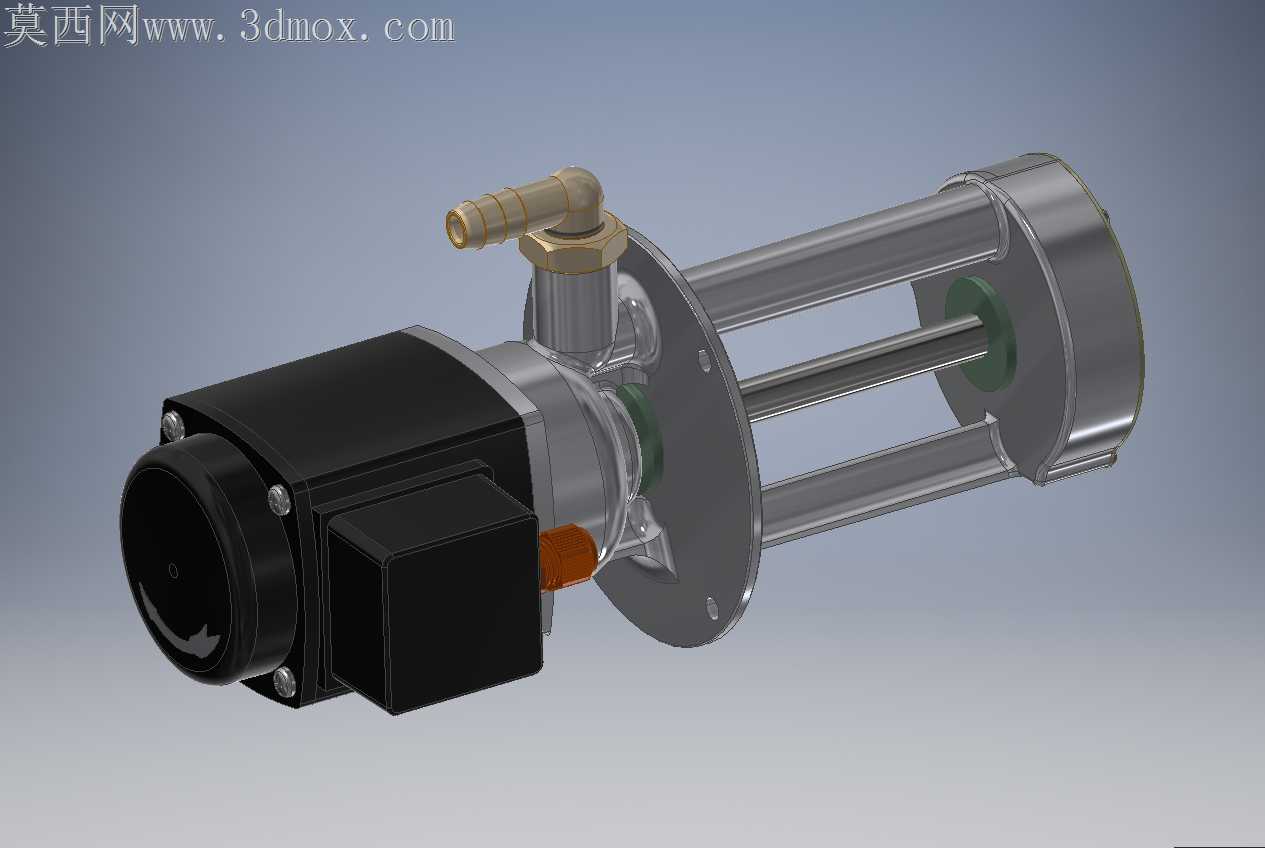

机床切削液循环场景里，冷却泵长期浸入带金属碎屑的切削液中，密封失效、叶轮卡滞、安装同轴度偏差是最常见的现场故障，这款浸入式冷却泵的结构设计，恰好针对这些加工现场的痛点做了针对性的结构适配。法兰安装面的三个沉孔做了0.2mm的公差带收窄，避免现场安装时螺栓过孔间隙过大导致泵体倾斜，长轴浸入液下时出现偏磨，连接法兰和电机壳体的止口做了15°的导向倒角，装配时无需反复调整同轴度，就能让电机输出轴和泵腔的轴承位保持同心，减少轴封处的偏磨渗漏概率。出液接头采用了宝塔式竹节结构，表面做了三道环形防滑槽，适配现场常用的耐油橡胶管，不用额外加装喉箍就能在0.3MPa的工作压力下不脱管，接头根部和泵体上盖的连接处做了圆弧过渡，没有直角应力集中点，长期受管路拉扯也不会出现根部开裂。电机侧的接线盒做了下沉式密封槽，配套的橡胶密封圈比常规款厚1.5mm，即便切削液飞溅到接线盒位置，也不会顺着接缝渗入电机内部造成绕组短路，接线盒旁的电缆格兰头采用了M12标准规格，适配现场常用的三芯橡套电缆，密封胶圈的抱紧力经过调校，不会因为长期油浸出现胶圈老化松脱。液下部分的泵筒采用三根不锈钢拉杆连接前端盖和法兰座，相比整体式铸造泵筒，这种结构既减轻了整体重量，又能让切削液中的大尺寸金属碎屑顺着拉杆间隙流出，不会堆积在泵腔内部卡滞叶轮，前端盖的进水孔采用了交错排布的小孔径设计，既能阻挡大尺寸切屑进入泵腔，又不会因为开孔面积不足导致进液阻力过大，出现泵抽空、流量不足的问题。叶轮和电机轴的连接采用了D型轴截面配合顶丝固定，相比平键连接，这种结构在小功率泵体上装配更简便，现场维护更换叶轮时不需要额外拉马工具，松开顶丝就能直接拆下叶轮清理缠绕的铝屑、棉纱等杂物。电机后端的散热筋做了不等高设计，靠近接线盒位置的散热筋高度降低2mm，避免现场接线时电缆被散热筋锐角割破绝缘层，端盖处的油封采用了双唇口结构，内侧封轴承润滑脂，外侧阻挡切削液雾气进入轴承腔，比单唇油封的使用寿命提升两倍以上。
