内燃机活塞精密结构三维设计

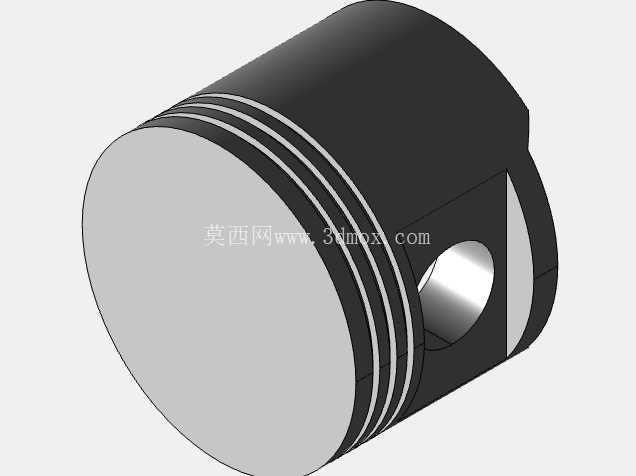

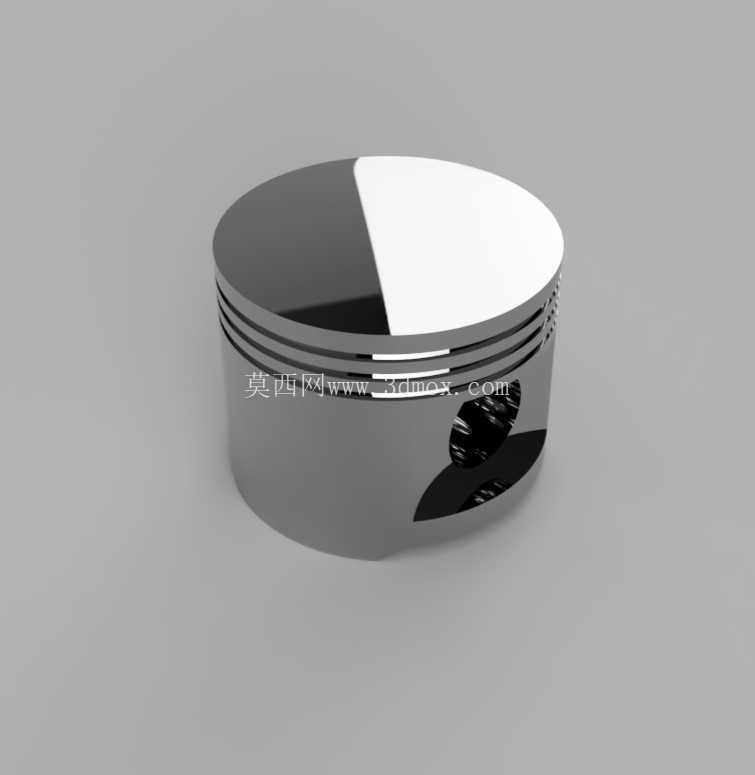

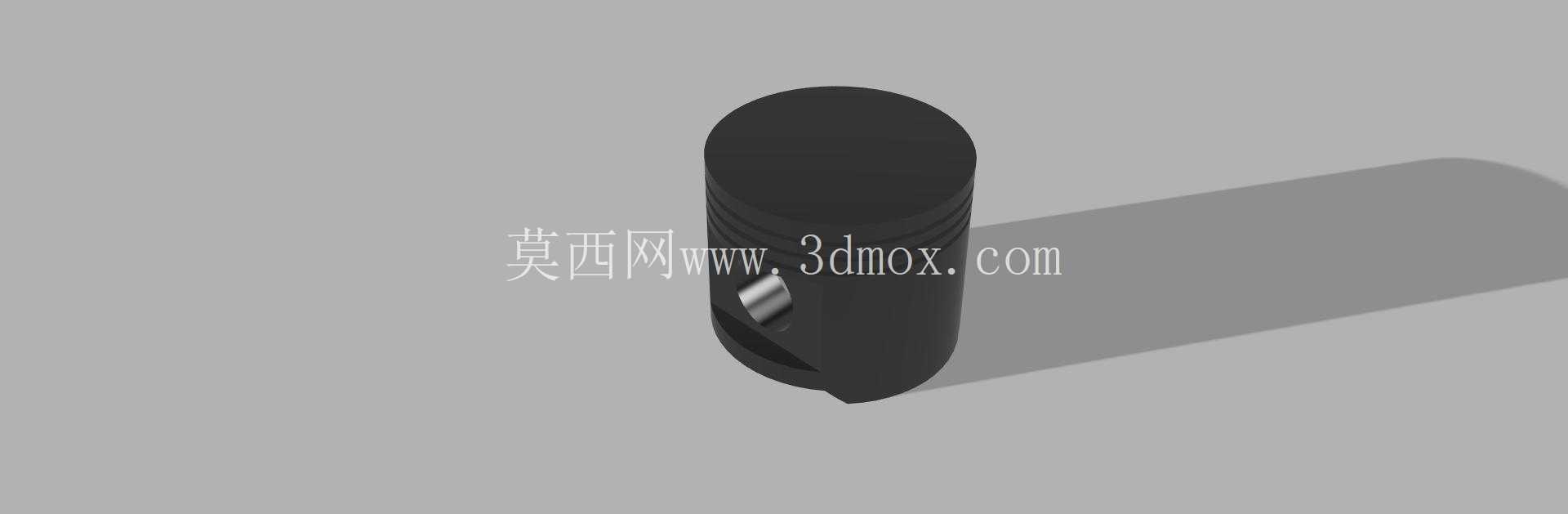

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心运动部件，其设计精度直接决定整机的压缩比控制、密封性能、运转平顺性与使用寿命，不管是乘用车汽油机、商用车柴油机，还是小型通用动力、工程机械动力单元，活塞的结构合理性都是动力开发阶段的核心验证项。这个活塞模型完全按照量产内燃机活塞的成熟结构搭建，顶部采用适配燃烧室构型的平面设计，对应平顶燃烧室的主流布局，能够在压缩行程终了时配合气缸盖形成均匀的挤气涡流，让油气混合更充分，减少燃烧死角带来的积碳与排放问题；顶部边缘做了微小的倒角处理，规避活塞上行到上止点时与气门、气缸盖凸台发生运动干涉，同时在高温工况下预留足够的热膨胀余量，避免冷态装配间隙合理但热态下出现拉缸故障。

　　头部的三道环槽结构是密封功能的核心载体，从上到下分别对应两道气环与一道油环的安装位，环槽的宽度、深度以及槽侧的平面度都按照量产公差要求做了结构还原，气环槽的侧壁粗糙度要求更高，保证气环在高速往复运动中能够持续贴紧缸壁，阻断燃烧室高压燃气下窜到曲轴箱的路径；油环槽位置设计了均匀分布的回油孔，能够将油环从缸壁上刮下的多余润滑油导回曲轴箱，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗量过大的问题。

　　裙部作为活塞在气缸内的导向支撑结构，模型中还原了其微椭圆的截面设计，这是因为活塞工作时头部温度远高于裙部，热膨胀量更大，冷态下裙部椭圆长轴垂直于活塞销方向，热态膨胀后裙部能够趋近正圆，既保证全工况下活塞与缸壁的接触面积均匀，避免局部压强过大造成拉伤，又能将配缸间隙控制在最小范围，降低活塞敲缸的异响与冷启动磨损。活塞销座的位置设置在裙部上方的承力区域，两侧的销孔同轴度按照装配要求做了结构约束，销孔内部的卡环槽结构也完整还原，用于安装活塞销卡环，限制活塞销在工作过程中的轴向窜动，避免销端刮伤缸壁；销座与活塞头部之间的过渡区域做了加强筋结构，能够将顶部承受的燃烧爆发力均匀传递到活塞销，再通过连杆传递到曲轴，避免应力集中造成销座开裂。

　　从安装边界来看，这个活塞的外径尺寸适配常规小排量内燃机的缸径规格，活塞总高度、压缩高度（活塞销中心到顶部的距离）都符合主流机型的设计参数，环槽的轴向位置与活塞环的标准厚度匹配，销孔直径对应通用规格的活塞销，能够直接用于同缸径发动机的装配模拟、运动干涉检查，也可以作为教学演示中曲柄连杆机构运动仿真的核心部件。在实际工程应用中，这类活塞模型可以用于新机型开发阶段的燃烧室匹配验证，通过调整顶部凹坑或者凸台的形状，模拟不同压缩比下的燃烧效率；也可以用于职业院校、高校的机械原理课程教学，让学习者直观理解活塞的结构组成、各部分的功能作用，以及活塞与连杆、曲轴、气缸套的配合关系；在发动机维修培训场景中，还可以用这个模型演示活塞环的安装方向、活塞销的装配工艺，以及活塞与缸壁的配合间隙测量方法。设计过程中充分考虑了活塞的实际受力与热变形特性，没有做多余的装饰性结构，所有几何特征都服务于实际功能需求，比如顶部的厚度设计兼顾了高温强度与轻量化要求，裙部的长度设计保证活塞在上下止点位置时不会出现摆角过大的问题，环槽的位置设计避开了活塞热变形最大的顶部区域，保证活塞环在全工况下都能正常工作。
