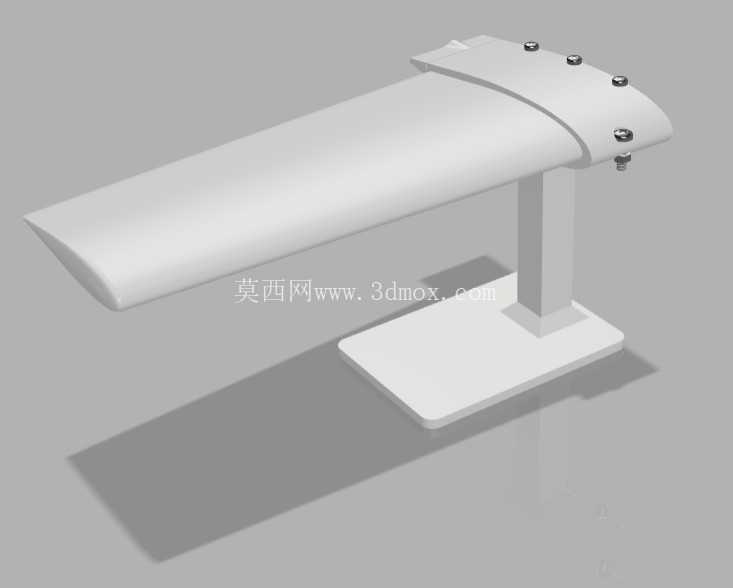

缩比ZlinZ-50飞机右翼支撑展示支架组件

　　这套支撑组件的核心定位是服务于缩比飞行器部件的静态展示与实验测试场景，在航空专业教学实验室、高校航空航天类课程实训场地、小型风洞前置验证环节、飞行器结构健康监测实验台都能适配使用，并非用于真实载人飞行器的装机配套，所有结构参数都是围绕缩比机翼的承载需求做的匹配设计。从实际使用逻辑来看，组件分为三个核心功能段：底部的安装基座、垂直支撑立柱、上部机翼夹持固定段，三个部分的连接边界都做了定位止口设计，装配时不需要额外做配磨调整，只要对齐止口拧紧紧固件就能保证整体的形位公差，避免机翼安装后出现迎角偏差，影响实验数据或者展示效果。

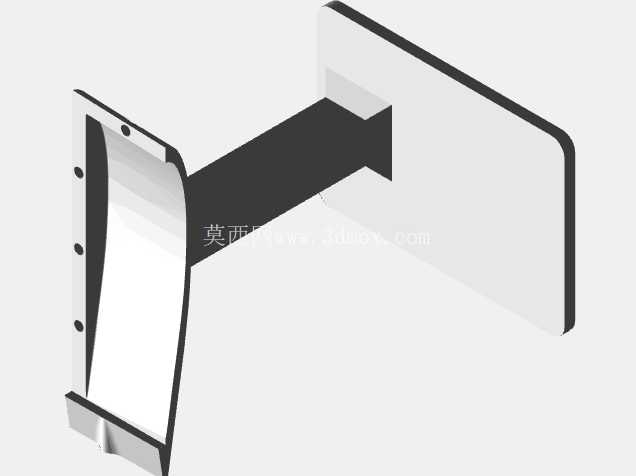

　　上部的夹持段采用了分段式压紧结构，沿着机翼展向布置了多组压紧点，每个压紧点的紧固件都做了沉头处理，不会突出夹持面刮蹭机翼蒙皮，夹持接触面预留了粘贴缓冲垫层的余量，实际使用时可以根据机翼蒙皮的材质选择橡胶或者毛毡垫层，避免夹紧力集中造成缩比机翼的局部变形，毕竟缩比模型的机翼壁厚普遍较薄，过大的局部压应力很容易造成蒙皮凹陷，直接影响翼型的气动外形精度。垂直支撑立柱采用了等截面矩形结构，相比圆形立柱有更好的抗弯截面模量，在机翼受到侧向气流扰动或者实验过程中的加载力时，立柱的形变量可以控制在实验允许的范围内，不会因为立柱晃动导致机翼的姿态偏移。

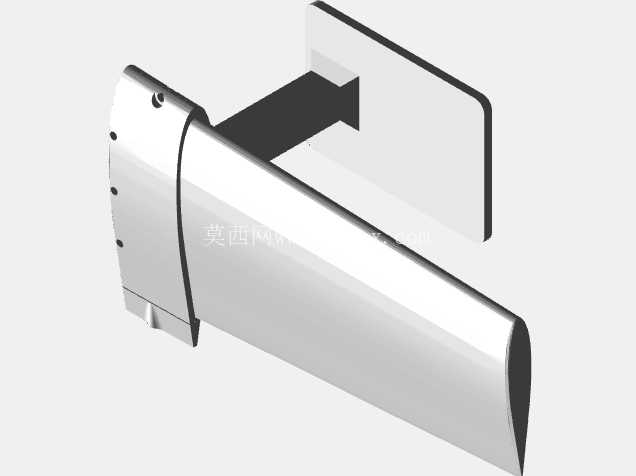

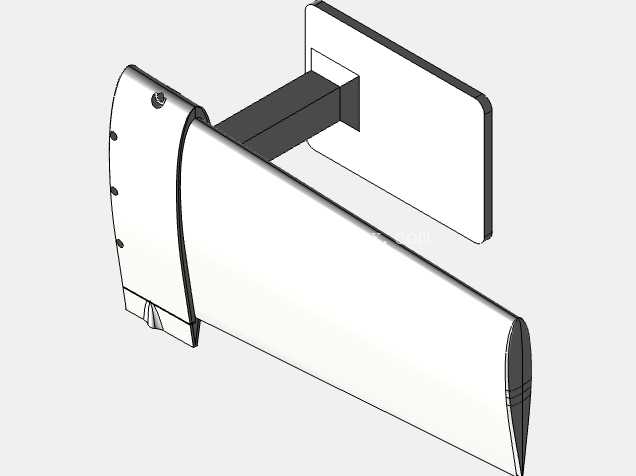

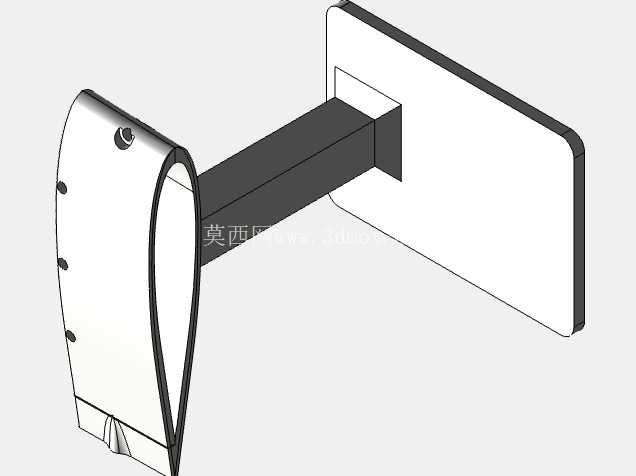

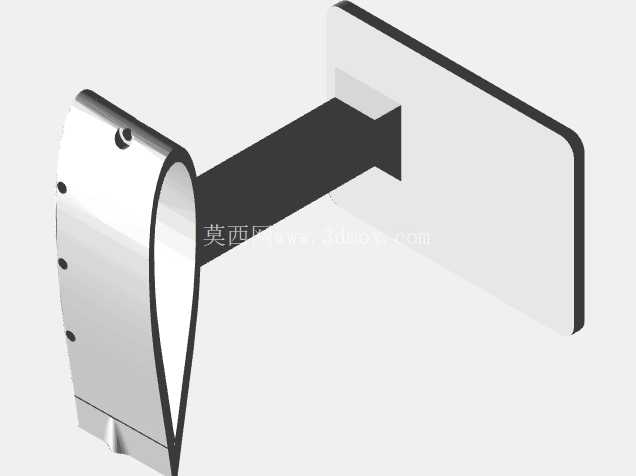

　　底部基座是大平面板式结构，底面做了全平面铣平处理，既可以直接放置在水平台面上做静态展示，也可以通过基座上预留的安装孔位，用螺栓固定在实验台架或者风洞测试段的安装平台上，安装孔的孔距做了通用化设计，能适配多数常规实验台的T型槽间距，不需要额外做转接板加工。设计过程中优先考虑了拆装的便捷性，三个功能段之间的连接都采用了标准紧固件，不需要专用工具就能完成拆解和组装，方便在不同实验场地之间转运，也适合学生分组实训时反复拆装练习，理解航空部件支撑结构的设计逻辑。夹持段的弧度是完全匹配Zlin Z-50飞机右翼根部的翼型曲线做的仿形设计，夹紧后机翼和夹持面的贴合度能达到90%以上，不会出现局部悬空的情况，保证机翼的载荷能均匀传递到支撑立柱上，避免长期放置时机翼出现蠕变变形。在结构测试场景下使用时，这套支架可以配合应变片、压电传感器等检测元件使用，支撑结构本身的固有频率做了避频设计，不会和常规实验的加载频率产生共振，保证传感器采集到的机翼形变、振动数据准确可靠，不会混入支架自身的振动干扰信号。

　　如果用于教学展示场景，纯白色的外观处理可以清晰衬托机翼的外形结构，不会因为支架本身的色彩分散观察者的注意力，整体的重心经过配平计算，即使机翼展向长度较大，也不会出现重心偏移倾倒的问题，不需要额外增加配重块。安装边界方面，基座的平面尺寸足够覆盖支撑立柱的受力投影范围，在最大允许承载的情况下，基座边缘的比压不会超过普通木质台面的承载限值，即使放置在普通实验课桌上也不会出现台面压损的情况；立柱的高度设置兼顾了展示观察视角和实验操作空间，既可以让观察者清晰看到机翼的翼型全貌，也能在机翼下方预留足够的空间安装传感器、走线或者放置检测设备。夹持段的开口尺寸做了一定的适配余量，除了原配的Zlin Z-50缩比机翼外，同厚度区间、相近翼根弦长的其他缩比机翼也可以通过调整垫层厚度来适配安装，提升了支架的通用适配性，不需要为每一个相近规格的缩比机翼单独设计支撑结构，降低了实验教具的制作成本。结构的所有棱边都做了倒圆角处理，没有尖锐的毛刺棱角，在教学场景中使用时可以避免学生拆装过程中被划伤，符合教学实验设备的安全设计要求。
