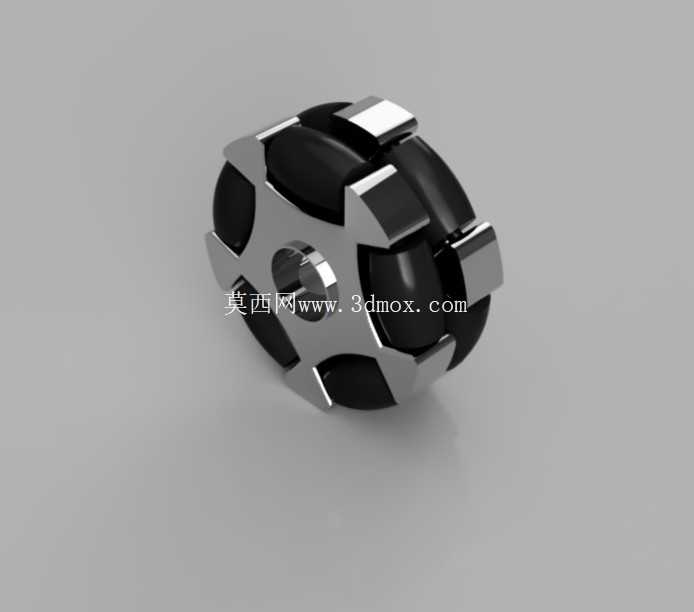

58毫米规格多向移动全向轮结构

　　在AGV小车、教育竞赛机器人、小型自动化分拣平台这类需要平面内任意方向移动的设备里，全向轮是核心行走执行部件，这款58毫米直径的全向轮，针对小负载多向移动场景做了结构优化，能在不改变轮组自身朝向的前提下，实现横向、斜向、原地旋转等常规脚轮无法完成的移动动作，解决了传统定向轮、万向轮移动路径受限的问题，适配对空间利用率要求高的小型自动化设备布局。从实际使用场景来看，这类小直径全向轮常被用在桌面级搬运机器人、机器人竞赛参赛小车、轻型物料转运平台上，这类场景的共同特点是设备整体自重不大，行走平面多为平整的环氧地坪、硬质桌面或者光滑板材，不需要应对大坡度或者粗糙户外路面，轮体的负载冗余不需要做得过高，但对移动的平顺性、方向切换的响应速度有明确要求。

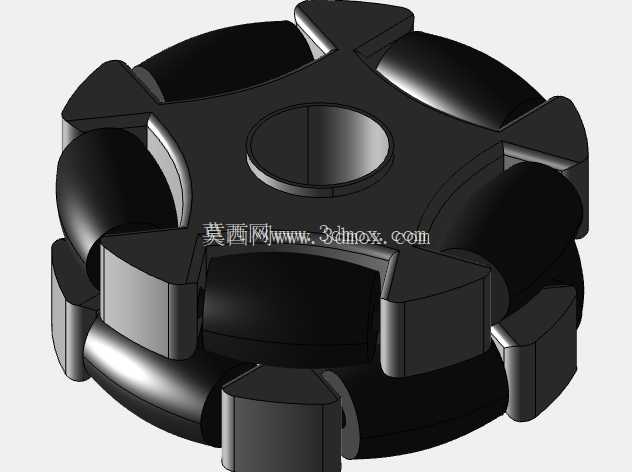

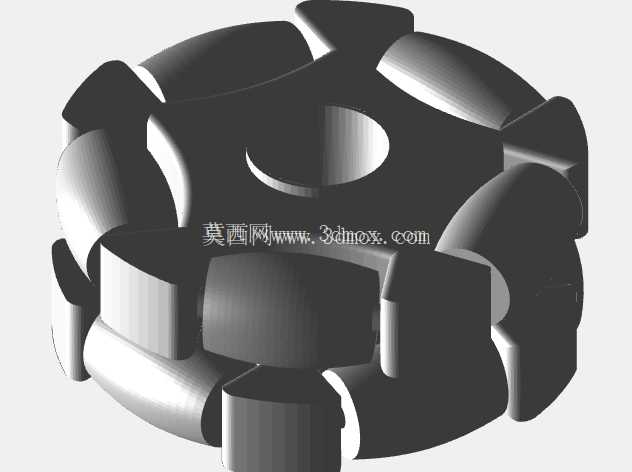

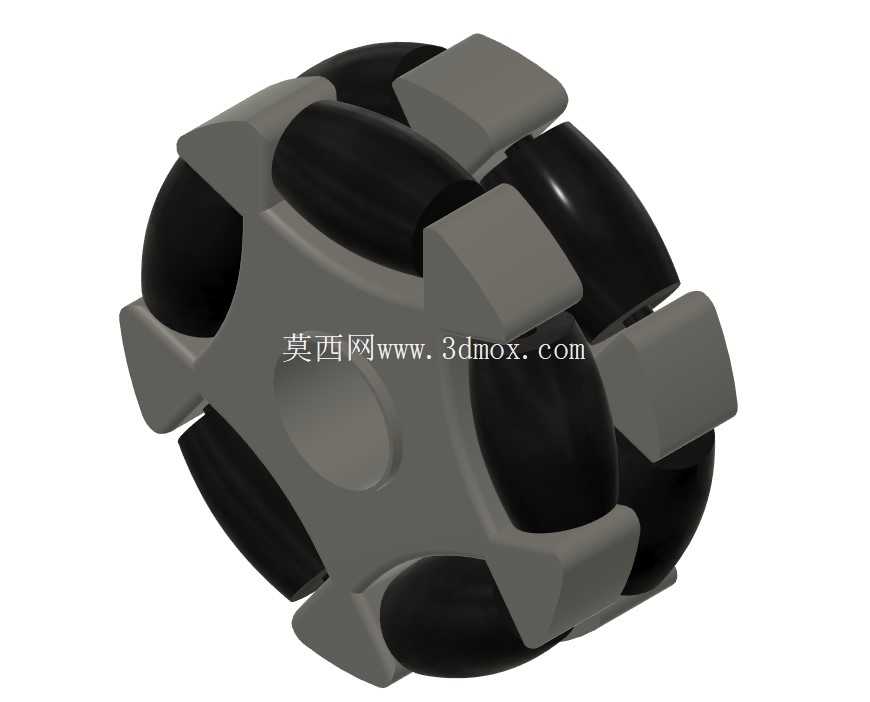

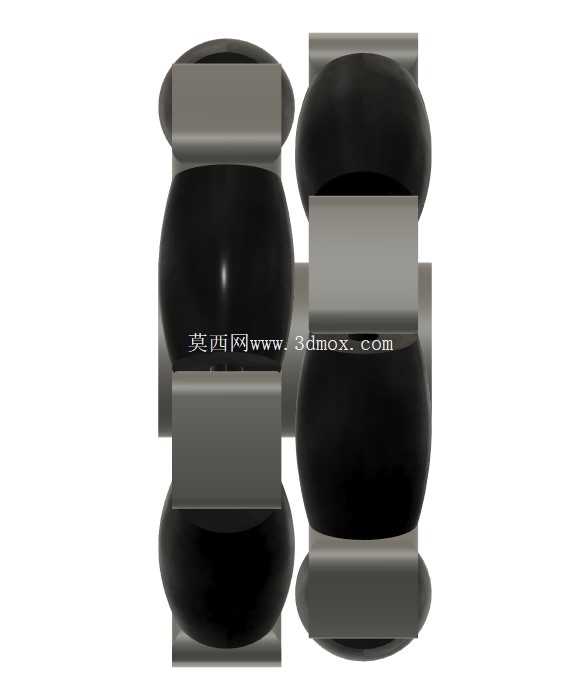

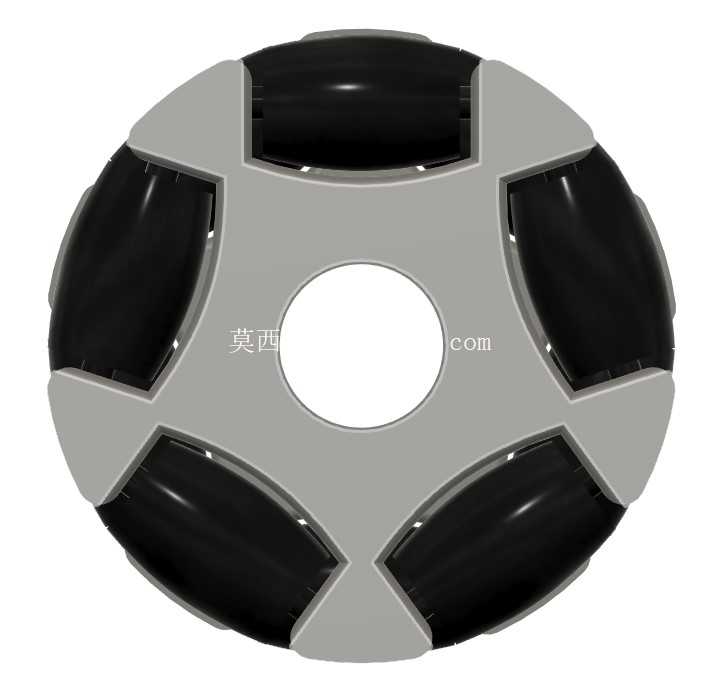

　　这款全向轮的轮毂采用分体式辐条结构，中心预留了标准的轴安装孔，孔位周边做了加厚处理，避免轴与轮毂配合处长期受交变应力出现开裂，轮毂外缘均匀分布多个安装位，用来固定外周的从动滚轮，每个从动滚轮的轴线都与主轮轴线呈45度夹角，这种布局能保证轮体在任意转动角度下，都至少有两个从动滚轮与接触面贴合，避免行走过程中出现卡顿或者跳动。从动滚轮采用黑色耐磨弹性材质，表面做了微弧面处理，和接触面的接触形式为小面积线接触，既能保证足够的摩擦力避免打滑，又能减少滚动阻力，滚轮内部嵌有微型轴承，转动时没有明显旷量，不会因为滚轮卡滞影响整体移动精度。设计过程中，首先确定了58毫米的外径边界，这个尺寸是匹配小型机器人底盘安装空间的常用规格，不会因为轮径过大挤占底盘内部的电控、电池安装空间，也不会因为轮径过小导致越障能力不足，无法越过地面常见的拼接缝隙、细小线缆凸起。轮毂的材质选用兼顾强度和轻量化的金属材质，辐条之间做了镂空处理，在保证整体结构刚性的前提下降低轮体自重，减少驱动电机的负载，每个从动滚轮的安装轴都做了防松设计，避免设备长期运行后滚轮出现松脱移位。

　　安装边界上，中心轴孔的尺寸适配常用的微型直流减速电机输出轴，轮毂端面预留了紧定螺丝孔位，安装时不需要额外做轴连接结构，直接通过紧定螺丝就能把轮体固定在电机轴上，轮体的总宽度控制在合理范围内，安装时两个全向轮之间的最小间距可以做到很小，能适配窄底盘的设备布局。从功能特性来看，这款全向轮不需要搭配转向机构，只需要通过控制不同位置轮体的转速差和转动方向，就能实现设备的全向移动，相比传统的舵机转向轮组，能减少一套转向驱动结构，降低底盘的结构复杂度和控制难度，同时因为没有转向动作的延迟，设备的移动响应速度更快，路径跟踪精度更高，适合需要频繁变向、精准停靠的自动化作业场景。

　　在结构细节上，轮毂的外缘每个滚轮安装位都做了定位止口，装配时滚轮的位置精度能得到保证，不会因为装配误差导致滚轮轴线偏斜，出现行走时走偏、滚轮异常磨损的问题，滚轮的端面和轮毂安装位之间留有微小间隙，避免滚轮转动时和轮毂发生摩擦，增加不必要的转动阻力。针对实际使用中可能出现的滚轮磨损问题，这款全向轮的滚轮采用可拆卸式设计，当某个滚轮出现过度磨损时，只需要拆下对应位置的安装轴就能更换滚轮，不需要更换整个轮体，降低后期维护成本。在选型适配时，需要注意这款全向轮的单轮额定负载，适合单轮负载在5公斤以内的设备使用，如果设备总重过大，会导致滚轮变形量过大，增加滚动阻力，甚至出现轮毂变形的问题，同时使用场景的地面要尽量平整，避免尖锐杂物划伤滚轮表面，影响行走平顺性。
