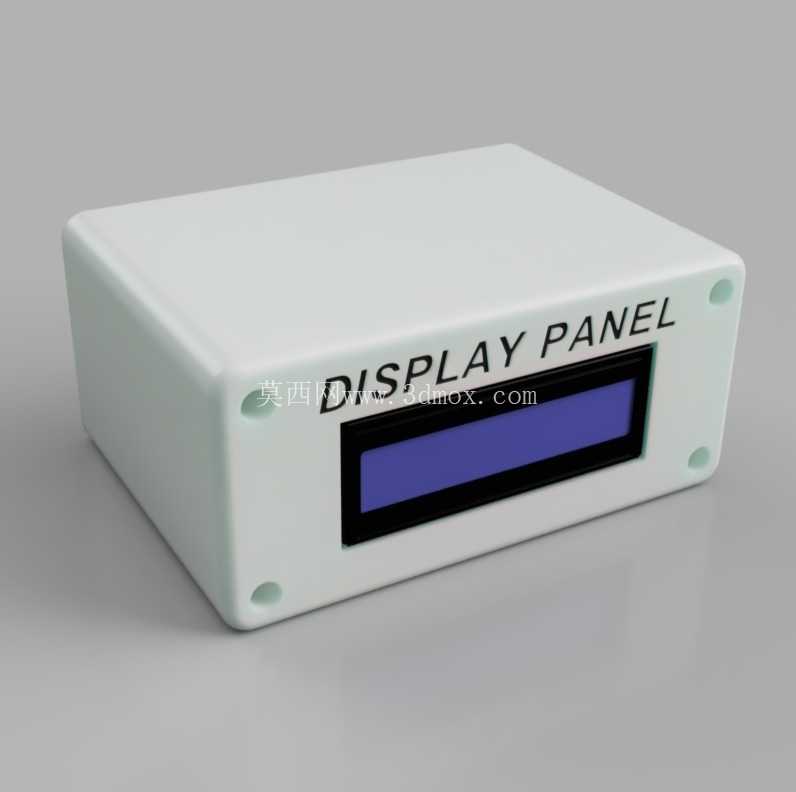

适配Arduino Uno的紧凑型显示面板外壳结构

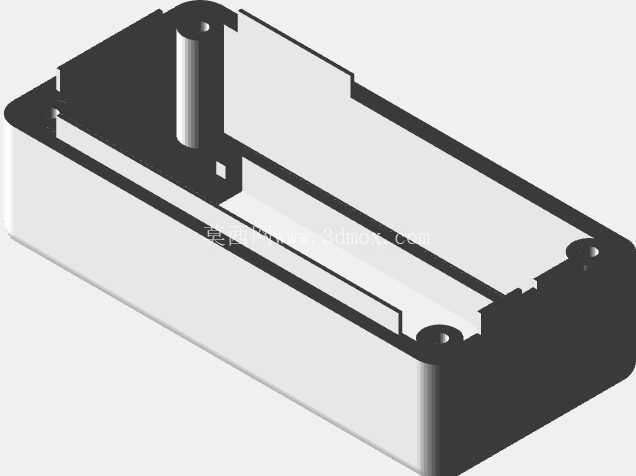

在嵌入式电子开发与教学实训场景中，外露的主控板与显示屏往往面临接线剐蹭、灰尘侵入、误触引脚等实际问题，这款紧凑型显示面板外壳正是针对这类痛点完成的结构设计，核心适配Arduino Uno主控板与1602字符型LCD的组合安装需求。从实际安装边界来看，外壳内部预留的主控板安装位完全匹配Arduino Uno的标准板型尺寸，四周设置的限位筋可以在不使用额外固定件的情况下卡紧主控板，避免设备移动过程中板件移位；前面板的LCD开窗位置经过对齐校准，安装后1602LCD的显示区域完全露出，无遮挡、无偏移，能够保证屏幕可视角度达到日常调试与展示的需求，开窗边缘的台阶结构可以承托LCD屏的边框，避免屏幕从外侧脱出。外壳的整体外形采用规整的直角长方体设计，边角做了小半径圆角处理，既避免了锐边划伤操作人员，也不会额外占用过多安装空间，适合嵌入到小型实训台、桌面检测装置、学生课程设计作品的外层结构中；外壳四个角预留的沉头安装孔，可以直接通过M3螺丝将整个壳体固定在安装平面上，沉头设计保证螺丝安装后不会突出壳体表面，保持外观平整。设计过程中优先考虑了组装便捷性，壳体上下盖的配合面采用卡扣加定位柱的组合结构，不需要额外打胶或者拧大量螺丝，日常调试需要更换接线、调整跳线帽时，可以快速拆开壳体，操作完成后扣合即可紧密贴合，缝隙控制在0.2mm以内，能够阻挡日常环境中的浮尘进入壳体内部，保护内部电路。内部的空间预留做了冗余设计，除了容纳Arduino Uno板与1602LCD之外，在主控板两侧预留了足够的走线空间，可以容纳杜邦线、外接传感器的接线端子，不会出现线序挤压导致的接触不良问题；壳体侧面还预留了可拓展的开孔位，使用者可以根据实际项目需求，自行开孔加装按钮、电位器、电源插座、USB接口外接端子等配件，不需要重新修改整体壳体结构，适配不同的项目改装需求。从结构强度来看，壳体采用等壁厚设计，壁厚均匀适合压铸工艺成型，不会出现壁厚差异导致的成型缩痕、变形问题，日常使用中能够承受一定的外力挤压，保护内部的电路板不会因为轻微磕碰出现元件脱焊、板件弯折的问题。在教学实训场景中，这类外壳可以帮助学生快速完成电子作品的外观整合，避免裸露电路板带来的安全隐患，同时规整的外观也适合作为课程作业、创新竞赛作品的展示外壳；在小型嵌入式设备开发场景中，这款外壳可以作为原型机的外层结构，帮助开发者快速验证产品的安装尺寸、人机交互位置，缩短原型验证的周期，不需要从零开始设计外壳结构，只需要根据实际需求做局部修改即可投入小批量试产。外壳的前面板预留了足够的丝印空间，使用者可以根据项目功能标注按键功能、接口定义，提升设备的易用性；底部的防滑垫安装位可以粘贴橡胶防滑垫，放置在桌面使用时不会轻易滑动，适合桌面调试场景的使用需求。
