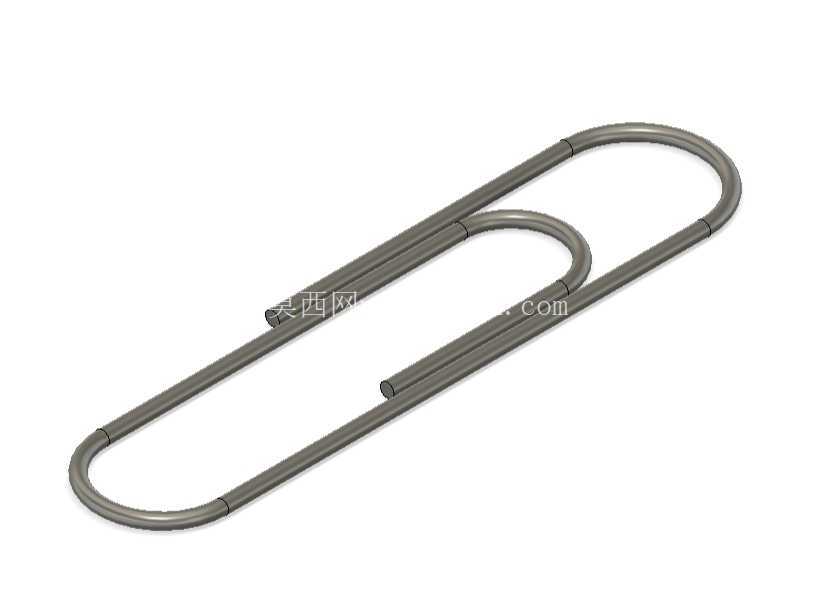

日常办公用回形针结构三维建模设计

项目分类:通用五金配件 发布时间:2026-05-29 ID:1166020
  • 日常办公用回形针结构三维建模设计

日常办公场景中,回形针是最常见的小型夹持类五金件,别看结构简单,其弯折弧度、线材直径的设计直接影响夹持厚度、反复弯折后的抗疲劳性能,以及使用过程中是否容易刮伤纸面。做这个结构建模的时候,首先要考虑的是实际使用中的受力场景:当回形针夹入3-8张常规70g办公用纸时,两个平行直段的张开量要控制在弹性变形区间内,不能出现永久形变导致夹持力失效,这就要求弯折处的圆角半径不能过小,否则应力集中会让金属线材在反复开合几次后就出现断裂。

从结构设计逻辑来看,整个回形针采用单根连续金属线材弯折成型,没有额外的拼接、焊接工序,这也是这类小五金件能实现低成本量产的核心原因。建模时先确定线材的直径参数,常规办公用回形针的线材直径一般在0.8mm到1mm之间,这个线径下的成品既有足够的夹持力度,又不会因为硬度过高难以掰开,也不会因为线径过软夹不住纸张。外轮廓的大回环长度控制在30mm左右,宽度控制在8mm左右,这个尺寸刚好适配常规A4文件的装订边距,不会因为尺寸过大突出纸面影响文件堆叠,也不会因为尺寸过小捏持费力。

具体的弯折段设计上,最外侧的大圆弧过渡半径要匹配整体宽度,两个平行直段的间隙在自由状态下要略小于单张纸的厚度,这样夹入纸张后能依靠金属线材的弹性恢复力提供足够的正压力,避免纸张滑落。内侧的小回环结构不是多余的设计,一方面这个小回环能在捏持回形针外侧时,让两个直段同步张开,避免单侧受力导致的形变不均;另一方面小回环的圆弧结构能在夹入纸张时起到导向作用,不会因为直段端头的锐边刮破纸张,建模时特意把所有线材的端头做了微小的圆角处理,还原实际量产中的去毛刺工序,避免使用时划伤手指或者纸面。

从应用场景延伸来看,这类结构不只是用来夹纸张,在小型电子设备的临时走线固定、手工模型的临时定位、办公场景下的小物件临时捆扎都能用到,这就要求建模时的结构参数要适配多场景的使用需求:比如外侧直段的平直度要足够,夹在纸张上时不会出现局部凸起导致文件堆叠不平整;整体的表面处理还原金属拉丝的质感,实际生产中一般采用镀锌或者镀镍工艺,既提升防锈能力,也能降低表面粗糙度,减少和纸张之间的摩擦阻力,抽拉回形针的时候更顺畅。

建模过程中没有采用复杂的曲面结构,全程用扫掠命令沿着绘制好的3D路径生成实体,路径绘制时要注意所有弯折处的曲率连续,避免出现硬折角,因为实际生产中是用模具对金属线材进行连续弯折,硬折角会导致线材内部的应力集中,大幅降低成品的使用寿命。路径的首尾衔接处要做平滑过渡,还原实际生产中线材端头和直段贴合的状态,不会出现突出的端头勾坏纸张。另外还要考虑安装边界的问题,当回形针夹在文件上时,整体突出纸面的高度不超过2mm,这样多份文件堆叠的时候不会因为回形针的凸起导致文件倾斜,也不会刮蹭到相邻的文件页面。

很多人觉得回形针结构简单不需要严谨的建模设计,但实际上这类量产小五金件的每一段弧度、每一个弯折半径都经过了长期的使用验证,比如内侧小回环的位置如果太靠近外侧大圆弧,会导致捏持的时候张开量不足,夹入厚纸的时候需要用更大的力气,甚至会直接把回形针掰变形;如果小回环太靠近端头,又会导致夹持力集中在纸张的边缘位置,容易把纸张夹出折痕,甚至夹破纸张。建模时反复调整了小回环的位置,让夹持力均匀分布在和纸张接触的两个直段上,夹入纸张后受力均匀,不会出现局部压力过大的问题。

从材料适配的角度,这个模型的结构参数既适配普通的碳素钢丝材质,也适配不锈钢线材、甚至包塑线材的生产需求,只需要调整线材直径的参数就能匹配不同材质的弹性模量,不需要重新调整整体的弯折路径,这也是这类通用五金件结构设计的通用性要求。包塑款的回形针只需要在现有实体模型外增加一层0.1mm左右的包覆层即可,不会改变整体的外形尺寸和夹持逻辑,能适配不同客户对外观、防锈能力的差异化需求。
