桌面级多关节教学演示机械臂结构

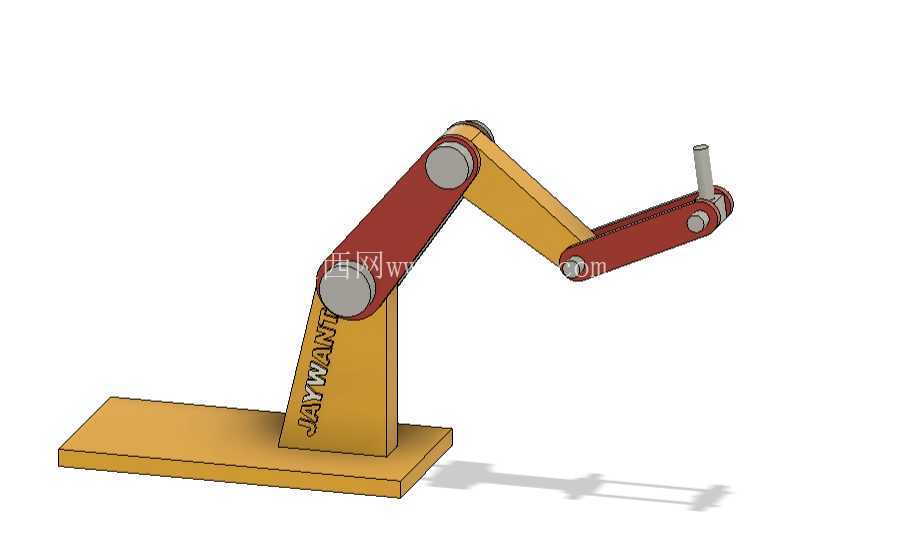

　　这款多关节机械臂结构，最初的设计定位是面向职业院校、高校工程实训场景的教学演示载体，同时也可作为小型桌面工位的轻量物料转运执行单元，适配电子元器件分拣、小型工件工位间转移这类负载要求不高的作业场景，区别于工业产线上大负载、高防护等级的重型机械臂，它的结构设计更偏向轻量化、易拆解，方便学习者直观理解串联关节机械臂的运动逻辑与传动关系。从结构组成来看，整套臂体采用基座、大臂、小臂、末端执行器连接座的串联布局，基座部分为整块矩形安装底板，通过底部平面与安装台面贴合，预留的安装孔位可适配M4规格的紧固螺栓，能直接固定在铝型材工作台、实训台面板上，安装边界的长宽尺寸控制在200mm*120mm范围内，不会占用过多桌面操作空间，基座立柱与底板采用一体化的受力结构，避免大臂俯仰过程中出现基座倾覆的问题，立柱侧面做了加强筋过渡，抵消关节转动带来的侧向弯矩。

　　大臂与基座的连接采用铰接转动副，关节处设置了阻尼转轴结构，既可以实现0到135度范围内的俯仰动作，也能在任意角度保持悬停状态，方便演示不同姿态下的臂体重心分布，大臂的截面采用矩形空心结构，在保证结构刚度的前提下尽可能降低自身重量，减少关节处的转动负载，臂体表面的标识区域可用于标注关节转动范围、负载参数等教学提示内容。小臂与大臂的连接关节同样采用铰接结构，可实现相对于大臂0到160度的俯仰转动，两个关节的转动轴保持平行，属于平面两自由度的运动构型，配合末端连接座的转动副，整体可覆盖基座前方300mm半径范围内的作业区域，末端连接座预留了标准的安装接口，可根据不同的演示需求更换夹爪、吸盘、画笔等不同执行部件，适配搬运、绘图、轨迹模拟等不同的教学实训任务。

　　设计过程中优先考虑了结构的易加工性与装配便捷性，所有零部件均采用规则的几何构型，没有复杂的曲面结构，既可以通过3D打印快速制作原型件，也可以采用亚克力板、铝合金板材通过激光切割、铣削加工完成制作，零件之间的连接全部采用标准紧固件，不需要特殊的定制连接件，方便学习者自行拆解、组装，理解每个零件的装配关系与受力作用。在运动逻辑设计上，这款机械臂没有集成复杂的伺服驱动与控制系统，保留了纯机械结构的演示属性，学习者可以手动拨动臂体调整姿态，直观观察不同关节角度下末端点的位置变化，理解串联机械臂的正运动学逻辑，也可以在关节处加装舵机、角度传感器等标准配件，拓展为可程控的小型机械臂，用于基础的机器人编程实训。

　　从实际使用的角度出发，臂体的所有转动关节都预留了阻尼调节空间，长期使用出现关节松动的情况时，可以通过调整关节处的紧固件预紧力来恢复阻尼效果，不需要更换额外的配件，基座底部还可以加装防滑橡胶垫，在没有螺栓固定的场景下也能稳定放置在光滑台面上，适配课堂临时演示、展会展示这类不需要永久固定的使用场景。结构的受力设计经过了反复校核，当末端负载不超过500g时，大臂、小臂的结构变形量控制在0.2mm以内，不会出现明显的臂体下沉问题，完全满足轻量作业、教学演示的精度要求，关节处的铰接面采用了耐磨的工程塑料衬垫，减少反复转动带来的磨损，延长结构的使用寿命，整体没有冗余的结构设计，每个零件都承担明确的受力或连接作用，没有为了外观效果添加无实际功能的装饰件，完全从工程实用的角度完成结构布局。
