六边形剪叉式联动升降支撑机构

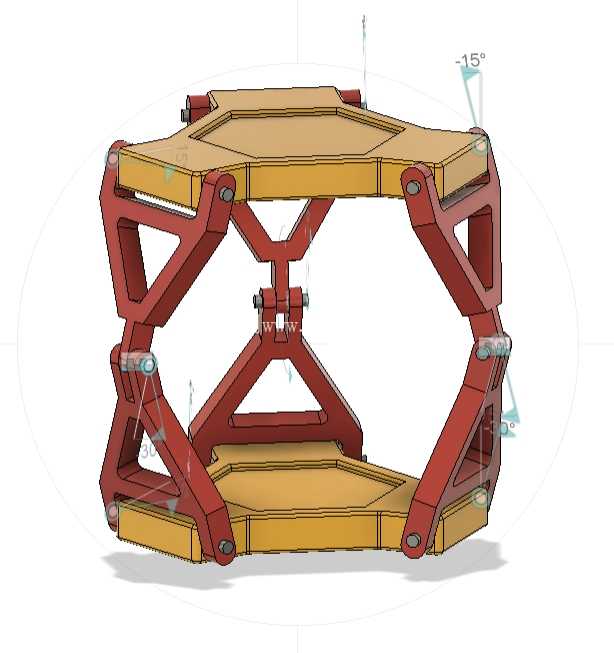

　　该六边形剪叉式联动升降支撑机构，核心采用六组对称布置的剪叉臂铰接结构，配合上下两层六边形承载平台实现同步升降动作，区别于传统单侧或双侧剪叉升降结构，六组臂架沿周向均匀分布，可在升降全程保持上层平台的水平度，不会出现偏载倾覆的问题，适合对承载面水平精度有要求的工位使用。从实际应用场景来看，这类结构可嵌入小型自动化生产线的工件抬升工位，作为精密装配环节的可调高度支撑座，也可改装为教学演示用机械原理教具，直观展示平面连杆机构的联动传动逻辑，部分轻量化改型还可用于文创展示台的高度调节结构，兼顾结构美感与实用功能。

　　设计阶段优先考虑了运动行程的边界约束，剪叉臂的铰接点位置经过反复校核，当机构处于最低收缩位置时，上下平台间距可压缩至臂架厚度的1.2倍，整体收纳高度极低，不会占用过多安装空间；当机构伸展至最高位置时，剪叉臂与竖直方向的夹角控制在15度以内，避免出现传动死点，同时保证支撑刚度，不会因为负载作用出现机构回缩的问题。所有铰接位置均采用销轴连接，预留了标准轴承的安装位，实际加工时可加装自润滑铜套或深沟球轴承，降低铰接处的转动阻尼，减少长期往复运动带来的磨损，延长机构的整体使用寿命。上下两层六边形平台的边缘做了等宽的安装边，上面预留了均匀分布的螺纹孔位，可直接固定工装板、载具或者被支撑工件，不需要额外做转接板设计，降低现场安装的适配成本。

　　六组剪叉臂的结构完全一致，采用对称式设计，加工时可统一下料、统一钻孔，减少零件种类，降低加工与备件管理的难度，臂架本身采用镂空的三角加强结构，在保证整体抗弯强度的前提下，尽可能降低零件自重，减少驱动机构的负载。机构的驱动可选择多种形式，既可以在中心位置加装电动推杆，通过推拉中心铰接块实现整体同步升降，也可以在单组剪叉臂上加装手动调节螺杆，实现小行程的手动高度微调，适配不同的使用场景需求。安装边界方面，该机构的最大外接圆直径在收缩状态下与伸展状态下的差值控制在8%以内，也就是说机构升降过程中，水平方向的外轮廓尺寸变化极小，周边布置的其他设备、管线不需要预留过大的避让空间，非常适合在紧凑的设备内部安装使用。

　　从受力角度分析，周向均匀分布的六组臂架可将上层负载均匀拆分到每个铰接点上，单臂承受的载荷仅为总负载的六分之一，相比传统四剪叉结构，同等负载下可选用更薄的臂架材料，进一步降低整体重量。机构运动过程中，所有臂架的转动角度完全同步，不会出现卡滞、不同步的问题，中心位置的十字铰接块起到了运动同步约束的作用，不需要额外加装同步连杆或者导向轴，简化了整体结构。在实际选型适配时，可根据需要承载的工件重量调整臂架的材料厚度与销轴直径，若用于轻载展示场景，可选用铝合金材质加工臂架，进一步降低自重；若用于工业生产工位的重载支撑，可更换为45号钢材质并做表面发黑处理，提升结构强度与耐磨性能。该结构没有复杂的曲面零件，所有板件均可通过激光切割下料，销轴采用标准件即可，整体加工难度低，装配时只需要按照铰接顺序依次穿入销轴、加装卡簧固定即可，不需要复杂的工装夹具辅助装配，后期维护也十分便捷，仅需要定期在铰接位置加注润滑脂即可保证运动顺畅。
