直列四缸曲柄活塞动力输出结构

项目分类:发动机 发布时间:2026-06-18 ID:1185964
  • 直列四缸曲柄活塞动力输出结构

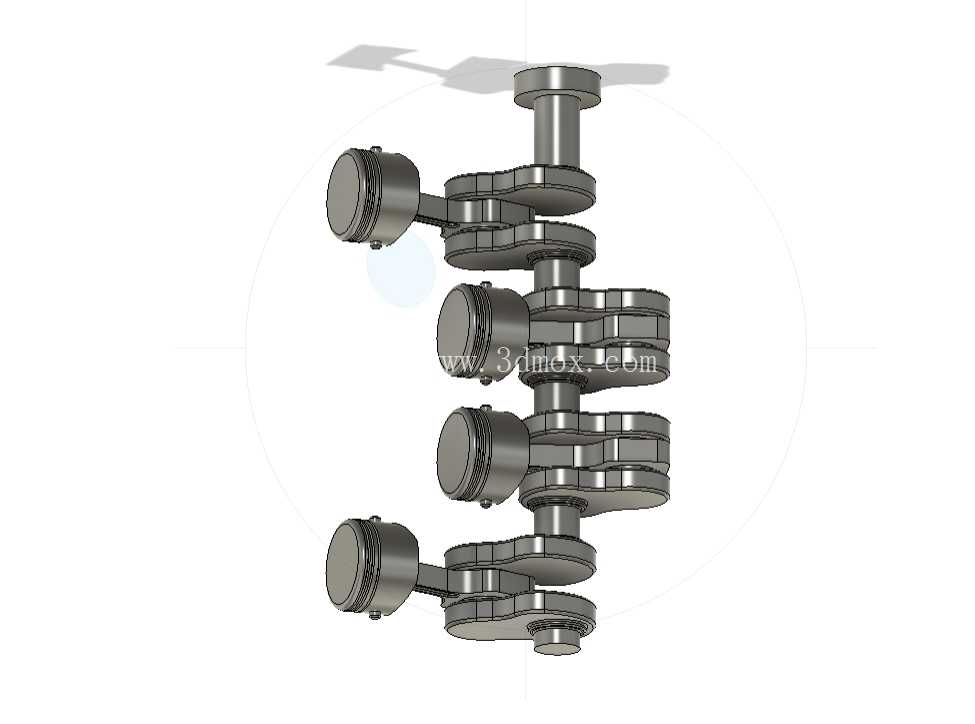

  这套曲柄活塞组合结构,是往复式内燃机核心动力转换单元的具象化三维呈现,日常在小排量乘用车动力舱、通用小型发电机组、便携式工程机械动力端都能见到同原理的成熟应用,核心作用是把活塞承受的燃气爆发压力,通过曲柄连杆的运动转换,转化为曲轴端可对外输出的旋转扭矩,为整套设备提供持续动力来源。从结构功能来看,整套组件完全遵循往复式动力机械的运动逻辑:四个活塞沿气缸轴线做往复直线运动,每个活塞通过活塞销与对应连杆小头铰接,连杆大头则通过轴瓦结构与曲轴的四个连杆轴颈配合,曲轴本身通过两端的主轴颈实现缸体上的旋转支撑,当活塞受燃烧推力下行时,连杆会将直线推力转化为曲轴的旋转力矩,同时曲轴的配重结构会抵消活塞连杆组往复运动产生的一阶、二阶惯性力,保证整套机构运转时的动平衡表现,避免高速工况下出现异常振动。

  设计层面上,这套结构完全遵循量产内燃机曲柄连杆机构的工程逻辑:曲轴采用全支撑结构设计,每个连杆轴颈两侧都设置主轴颈支撑,大幅降低曲轴工作时的弯曲变形量,适配高转速工况下的载荷要求;活塞裙部做了适配侧推力的型面优化,避免往复运动中出现敲缸异常;连杆采用长短孔距的经典比例,小头端预留活塞销的润滑通道,大头端做分体式设计,方便实际装配时与曲轴连杆轴颈的配合安装,所有配合面都预留了标准的公差间隙,符合实际生产中的装配工艺要求。

  从安装边界来看,这套直列四缸布局的曲柄活塞组,轴向总长度适配常规1.0-1.5L排量的直列四缸发动机缸体尺寸,曲柄回转半径决定了活塞的有效行程,安装时需要保证曲轴主轴颈与缸体主轴承座的同轴度误差控制在0.02mm以内,活塞与气缸壁的配合间隙按照汽油机常规标准预留0.03-0.05mm,连杆大头与曲轴连杆轴颈的侧隙控制在0.1-0.2mm区间,避免热膨胀后出现卡滞故障。

  实际工程应用中,这类结构的设计合理性直接决定了动力单元的运转平顺性、输出效率与使用寿命,建模过程中完整还原了各部件的运动干涉关系,可直接用于运动仿真验证,也可作为内燃机原理教学、小型动力设备改型设计的结构参考,帮助设计人员快速验证曲柄配重、连杆长度、活塞行程的匹配关系,减少前期方案验证的重复建模工作量。在结构细节处理上,曲轴的平衡块轮廓完全按照惯性力抵消的计算结果做了仿形设计,既保证平衡效果,又尽可能控制曲轴自身重量,降低旋转惯量带来的动力损耗;活塞顶部的凹坑结构预留了燃烧室的匹配空间,可适配不同压缩比的燃烧室设计需求;连杆杆身采用工字形截面,在保证结构强度的前提下降低自身重量,减少往复运动的惯性载荷,这些细节都完全贴合量产动力部件的设计思路,没有做脱离工程实际的夸张造型处理。
