1U立方体卫星烧线式偶极天线部署装置

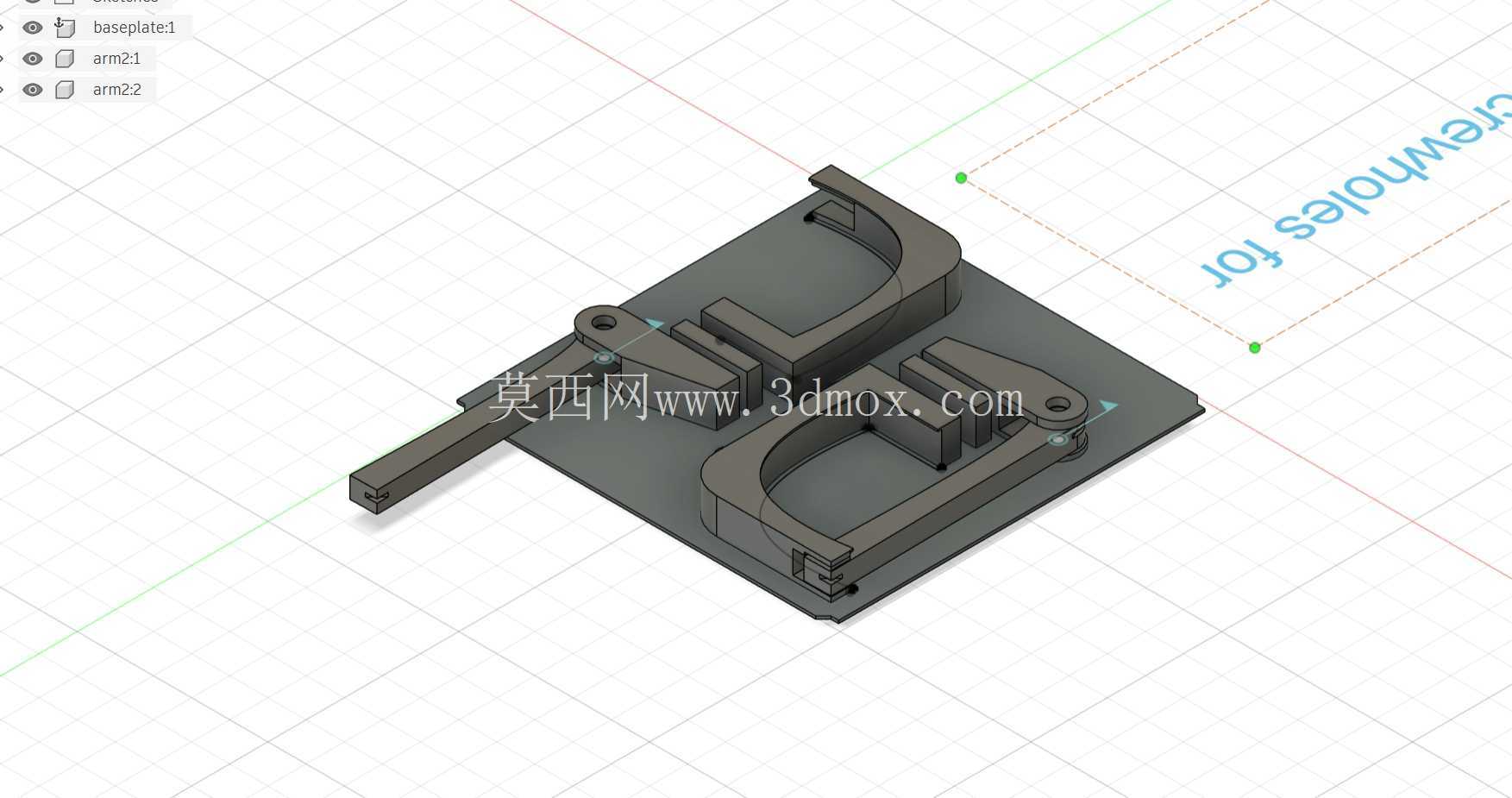

在微纳卫星的星载机构设计领域，1U规格立方体卫星的天线部署始终是结构设计中的核心难点之一，受限于整星严格的包络尺寸约束，传统的电机驱动展开机构、记忆合金展开机构要么占用过多星内安装空间，要么需要配套复杂的驱动控制电路，难以适配1U立方星寸土寸金的舱内布局。这套烧线式偶极部署装置，正是针对1U立方星的外置天线部署需求开发的纯机械触发式展开机构，整套机构完全贴合1U立方星的侧壁安装边界设计，安装基面为平整矩形板结构，可直接通过四角的安装孔固定在卫星侧壁的预埋螺柱上，安装后突出星体表面的高度不超过8mm，不会额外占用卫星入轨前的运载适配器包络空间，完全符合立方星发射的尺寸规范要求。

机构的核心触发逻辑采用烧线解锁原理，依靠尼龙约束线配合燃烧电阻器实现解锁动作，在卫星待发射及入轨初期的停泊阶段，两根弹簧钢卷尺材质的偶极天线被弯折收纳在基座的弧形导向槽内，通过高强度尼龙线将天线的活动端约束在锁止位置，此时天线完全贴合基座表面，不会出现意外弹出的风险。当卫星入轨后收到地面发出的天线展开指令，星载供电回路接通燃烧电阻器的供电，电阻器在短时间内产生的热量会直接熔断约束用的尼龙线，锁止约束解除后，弹簧钢卷尺天线依靠自身的弹性势能沿着导向槽的弧形轨迹向外展开，最终伸展为直线状的偶极天线构型，为星载通信链路提供符合增益要求的辐射体。

从结构细节来看，基座上的两组弧形导向槽采用对称式布局，分别对应两根偶极天线的伸展路径，槽道的曲率经过反复校核，既保证天线在收纳状态下的弯曲应力处于材料的弹性变形区间内，不会出现长期存储后的塑性形变，又能在解锁瞬间为天线提供顺畅的伸展导向，避免伸展过程中出现卡滞、别劲的问题。基座上集成的电阻安装位紧邻尼龙约束线的走线位置，能够保证电阻产生的热量集中作用在约束线上，大幅降低解锁所需的供电功率，整套机构的解锁触发功率不超过2W，触发时长控制在2s以内，不会对星上的供电系统造成额外负担。

不同于传统的火工品解锁装置，这套烧线解锁机构不存在起爆冲击，解锁过程中产生的冲击力极小，不会对星上搭载的精密敏感器件造成冲击干扰，同时整套机构没有复杂的传动齿轮、连杆等活动部件，活动部件仅为被约束的天线本体，零部件数量少，加工装配难度低，基座部分采用常规的工程塑料即可通过3D打印或者注塑工艺加工成型，弹簧钢卷尺天线可直接选用市面上成熟的卷尺钢带材料，无需定制特殊规格的弹性材料，整体制造成本远低于传统的航天展开机构，非常适合低成本立方星的快速集成需求。

在安装适配性上，整套机构的安装孔位完全匹配1U立方星的标准侧壁安装螺柱间距，安装基面的平面度公差控制在0.1mm以内，能够保证与星体侧壁的紧密贴合，不会出现安装间隙导致的应力集中问题。机构的所有棱边都做了圆角钝化处理，避免在卫星总装过程中划伤操作人员或者星上的线缆、热控涂层等部件。在收纳状态下，天线的末端被限位结构牢牢固定，能够承受运载火箭发射阶段的振动、冲击力学环境，经过振动仿真校核，在常规的运载发射随机振动载荷条件下，约束尼龙线的受力远低于其断裂强度，不会出现发射阶段意外解锁的故障。

从功能可靠性角度出发，这套机构的解锁逻辑不存在单点失效风险，燃烧电阻器采用冗余并联设计，即使其中一个电阻出现开路故障，另一个电阻依然能够产生足够的热量熔断约束线，保证天线顺利展开。同时整个解锁过程为不可逆的一次性动作，一旦解锁完成，天线伸展到指定位置后，基座末端的限位卡扣会卡住天线的根部，保证天线在卫星后续的在轨运行过程中始终保持伸展状态，不会因为空间环境的温度交变、微流星撞击等因素出现回缩、移位的问题，为星地通信链路提供稳定可靠的天线支撑。

在实际的工程应用中，这类烧线式部署机构除了用于偶极天线的展开之外，还可以拓展应用到立方星的太阳能电池板展开、外置传感器伸杆展开等场景，只需要根据不同的展开部件尺寸调整导向槽的曲率和约束线的固定位置即可，具备很强的通用适配性。相较于其他形式的微纳卫星展开机构，这套装置的结构复杂度最低，装配工序简单，总装过程中不需要复杂的工装夹具辅助，操作人员只需要按照装配步骤将天线弯折放入导向槽，穿好约束尼龙线，固定好燃烧电阻即可完成整套机构的装配，能够大幅缩短立方星的总装周期，适配立方星快速研制、快速发射的项目需求。
