1U规格立方星框架结构设计方案

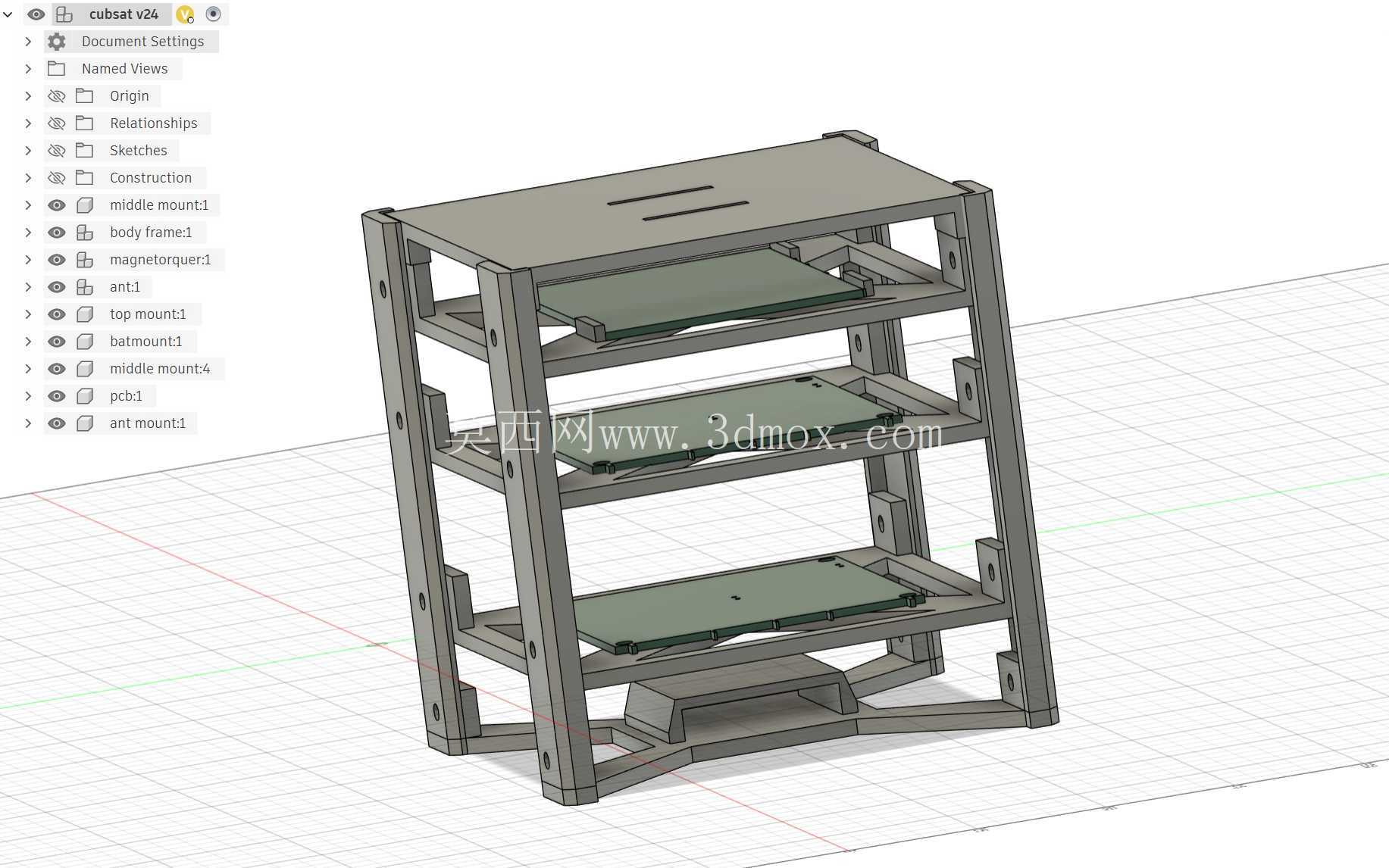

　　这套1U规格立方星的框架结构，是面向近地轨道微纳卫星研发场景设计的承载基体，主要适配高校、初创航天团队快速完成立方星整星集成的需求，可作为星载电子设备、功能载荷、电源模块、姿控组件的统一安装载体，解决微纳卫星研发过程中结构件非标定制周期长、安装接口不统一、力学性能难达发射要求的痛点。从结构设计逻辑来看，整体采用镂空式立柱加分层安装板的组合构型，四根主承力立柱沿立方体棱边布置，立柱上预留等间距的安装孔位，可根据不同载荷的尺寸需求灵活调整层板的安装高度，适配不同厚度的功能模块安装，避免传统固定层间距框架无法兼容定制化载荷的问题。每层安装板都做了轻量化镂空处理，在保证板面平面度与安装刚度的前提下，尽可能去除非承力区域的材料，降低整星结构自重，预留出更多重量配额给有效载荷与燃料组件，这对于严格受重量限制的微纳卫星而言至关重要。框架底部做了一体化的对接底座结构，底座上的安装孔位完全匹配通用立方星分离机构的接口标准，可直接与运载端的分离装置适配，无需额外设计转接结构，减少发射前的结构适配工作量，同时底座的加强筋布局经过力学仿真优化，可承受发射阶段的轴向过载与横向振动载荷，避免结构在上升段出现共振或塑性变形。

　　从安装边界来看，整体外轮廓严格遵循1U立方星的标准尺寸规范，所有外凸结构均控制在标准包络范围以内，不会出现与卫星分离舱内壁干涉的问题；框架内部的每层安装板都预留了通用的M2.5安装螺孔阵列，孔位间距符合商用星载板卡的安装标准，可直接固定商用现货的星载计算机、电源控制板、通信模块、姿控传感器等组件，无需额外在板件上打孔，缩短整星集成的周期。考虑到航天应用的环境特性，结构的所有棱边都做了圆角过渡处理，避免尖锐棱边在装配过程中划伤操作人员或损坏线缆绝缘层，同时也能减少结构在温度交变环境下的应力集中问题，提升结构在轨道真空、高低温交变环境下的尺寸稳定性。

　　层板与立柱的连接采用沉头螺钉锁紧的方式，沉头孔完全埋入立柱表面，不会突出外轮廓影响包络尺寸，连接点位的布局经过受力校核，可保证整星在经历发射振动、冲击后连接副不会出现松动，各层板的平面度可维持在星载设备要求的公差范围内，避免因结构变形导致板卡接插件接触不良或光学载荷光轴偏移。框架顶部预留了天线安装与太阳能板铰接的接口位置，可直接安装外置通信天线与展开式太阳能电池板的铰接座，无需额外在主结构上加工安装位，顶部的承力板也做了局部加厚处理，可承受太阳能板展开时的冲击载荷，避免展开瞬间的冲击力传递到内部精密载荷上。

　　在实际集成过程中，这种分层框架结构可支持并行装配流程，不同团队可同时在各层板上完成对应功能模块的安装与调试，最后再统一将层板固定到主框架上完成整星总装，相比一体化壳体结构大幅提升装配效率，也方便后续的故障排查与模块更换，若某一功能模块出现问题，只需拆下对应层板即可完成检修，无需拆解整星结构。结构的所有安装孔位都做了公差匹配设计，立柱上的层板定位孔采用H7级公差，可保证层板安装后的位置精度，让各层板之间的接插件可以精准对接，避免出现插针歪斜、接触不良的问题；层板上的设备安装孔预留了一定的位置调节余量，可兼容不同厂商生产的同功能板卡的微小安装尺寸差异，提升结构的通用适配性。
