双轴舵机驱动旋转云台结构设计

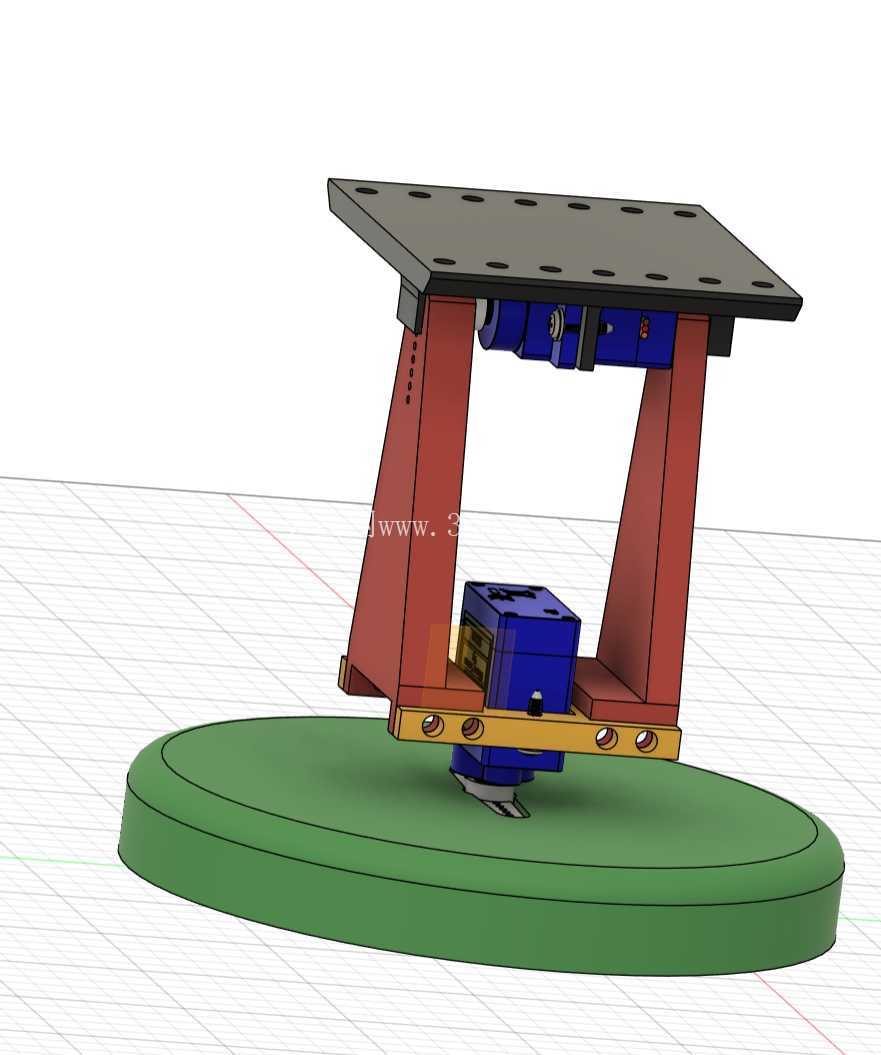

这套双轴旋转机构核心采用sg90舵机作为动力输出元件，配套m3规格螺丝完成全结构的装配紧固，可实现两个正交自由度的角度调整，在小型自动化作业、视觉检测工位、桌面级实验装置中有着广泛的适配空间。从实际应用场景来看，这类小型双轴旋转结构常被用于搭载微型传感器、小型摄像头、轻量型作业末端，在教学实验平台、小型智能装置、桌面级自动化测试工位中承担姿态调整的功能，无需搭配大扭矩驱动元件即可满足轻负载场景下的角度定位需求，整体结构自重较轻，不会对搭载平台造成额外的负载压力。

从功能特性来看，该结构的两个旋转轴分别负责水平方向的回转与俯仰方向的角度摆动，两个舵机分别对应不同轴系的动力输出，底部舵机直接驱动上部整体支架完成水平方向360度范围内的角度调整，上部支架内的舵机则驱动顶部安装平台完成俯仰方向的角度摆动，两个轴系的运动相互独立，可通过舵机控制信号实现任意角度的组合定位，满足不同朝向的调整需求。顶部安装平台预留了规则排布的安装孔位，可直接通过螺丝固定待搭载的功能元件，无需额外加工转接板，降低了二次适配的加工成本。

设计思路上，整套结构采用分层承载的逻辑，底部圆形底座作为整个机构的支撑基础，接触面积较大，可保证机构在水平放置时的稳定性，避免轴系运动过程中出现重心偏移倾覆的问题。两侧的倾斜支撑臂采用对称式布局，将上部安装平台的载荷均匀传递到底部回转结构上，支撑臂的倾斜角度经过核算，既保证了俯仰运动时的足够行程，不会出现结构干涉，也尽可能压缩了整体的竖向高度，让整个机构的结构更加紧凑。两个舵机分别嵌入对应的安装位内，通过舵机自带的安装耳配合m3螺丝完成固定，舵机输出轴直接与对应的转动部件连接，省去了额外的传动齿轮、连杆等结构，减少了传动间隙带来的定位误差，也降低了整体的装配复杂度，普通从业者按照结构排布即可快速完成组装调试。

从安装边界与尺寸适配角度来看，底部圆形底座的直径适配常规桌面安装需求，可直接通过胶粘、螺丝固定的方式安装在各类平面基座上，不需要预留过大的安装空间。顶部安装平台的孔位间距按照通用小型功能元件的安装尺寸设计，可直接适配多数微型摄像头、小型传感器、轻量型作业头的安装孔距，不需要额外进行孔位加工。整套结构的运动边界经过干涉校验，俯仰运动时上部平台不会与两侧支撑臂发生碰撞，水平回转时上部支架也不会超出底部底座的投影范围，在紧凑的空间内实现了最大的运动行程。结构的所有受力部位都做了对应的厚度加强，支撑臂与底座、平台的连接部位都设置了对应的加强结构，避免在舵机输出扭矩作用下出现结构变形，保证长期运行下的结构精度。

在实际选型适配时，这套结构可根据负载需求更换对应扭矩的舵机，原有安装位的尺寸可兼容同规格的其他型号微型舵机，不需要对整体结构做大幅修改。所有连接螺丝都采用标准m3规格，属于机械装配中最常用的紧固件规格，采购与替换都十分便捷，不需要定制特殊规格的紧固件。整套结构的零件数量较少，除标准件舵机、螺丝外，其余结构件都可通过3D打印、小型数控铣削的方式快速加工制作，加工门槛低，适合小批量制作或者个人DIY场景使用，也可作为小型自动化设备的姿态调整模块直接集成到整机结构中，缩短设备的开发周期。
