福特F-150XL皮卡整车结构数字建模

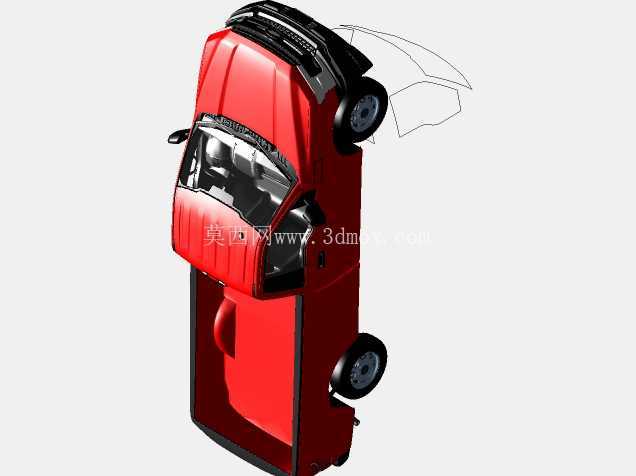

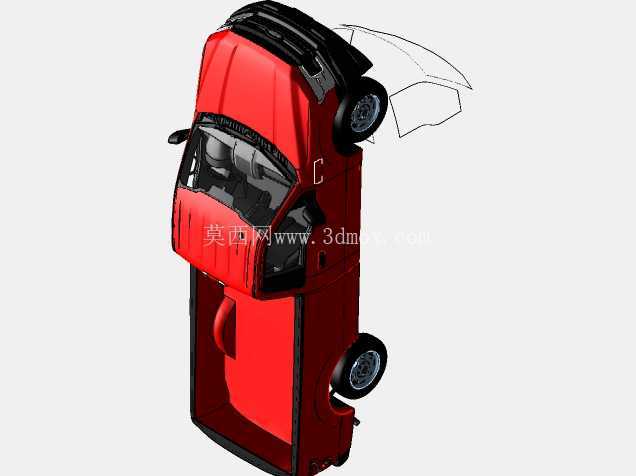

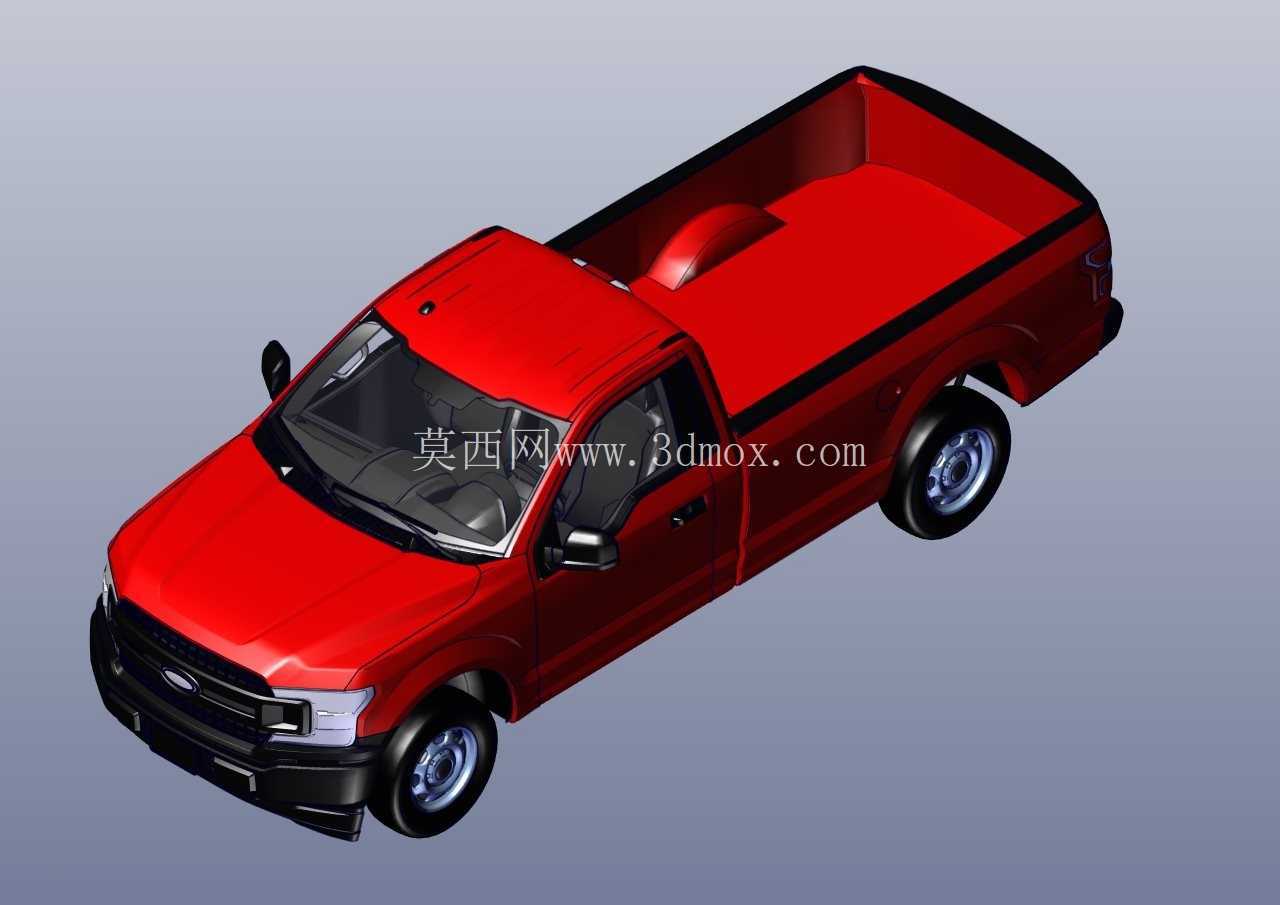

这款皮卡的三维建模工作，核心围绕民用轻型载货乘用车辆的实际使用场景展开，覆盖城郊货运、户外作业、家用通勤、非铺装路面通行等多场景的结构还原需求。建模过程中优先还原了实车的功能边界，首先是车门的可动结构设计，参照量产车型的铰链安装位置、车门开合角度限位、门锁扣配合间隙做了参数化还原，确保在装配验证环节可以模拟车门从全闭到最大开启角度的运动轨迹，不会出现与翼子板、A柱、脚踏板的运动干涉，这部分结构的还原也能为后续改装侧踏板、车门防撞饰条、晴雨挡等附件提供准确的安装基准面。

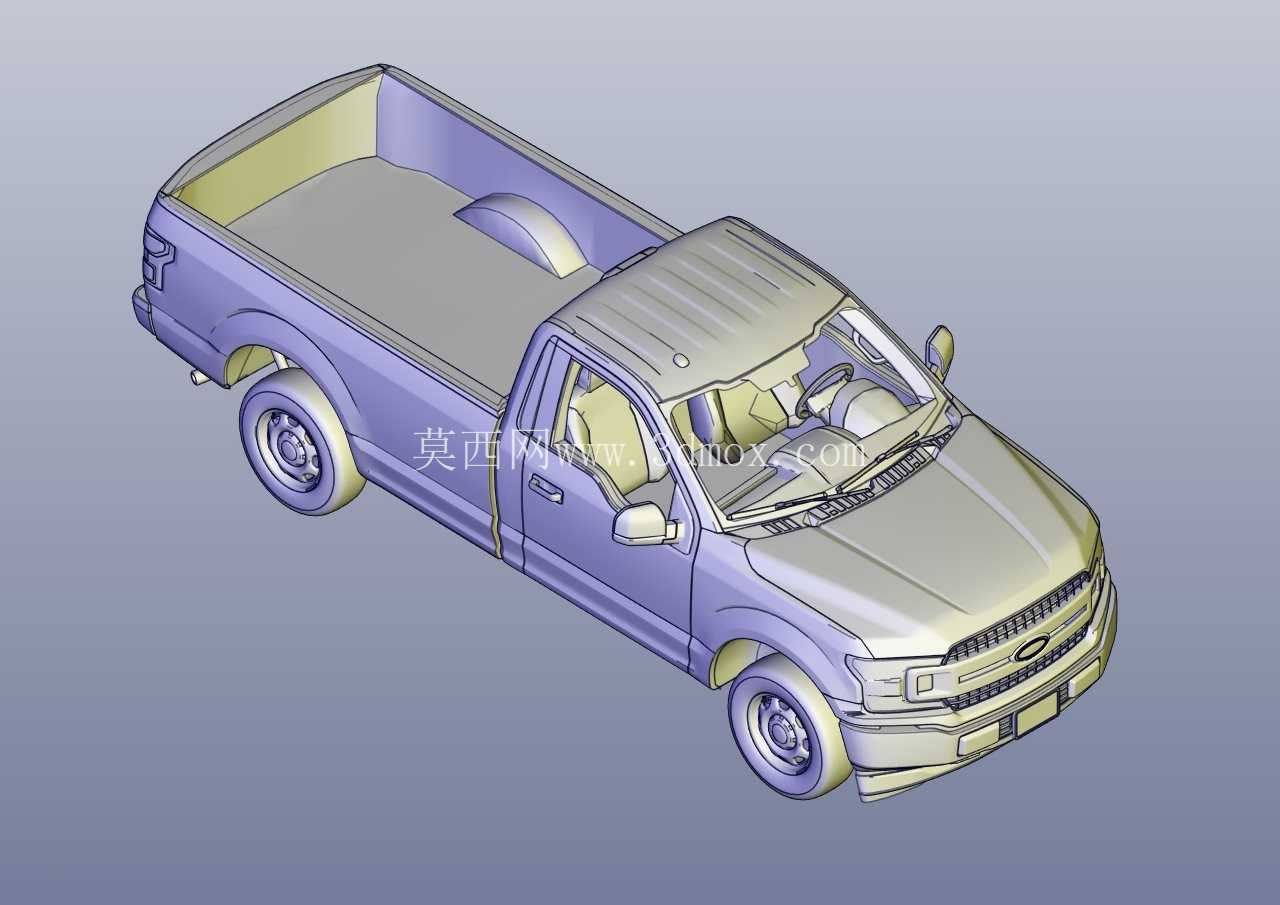

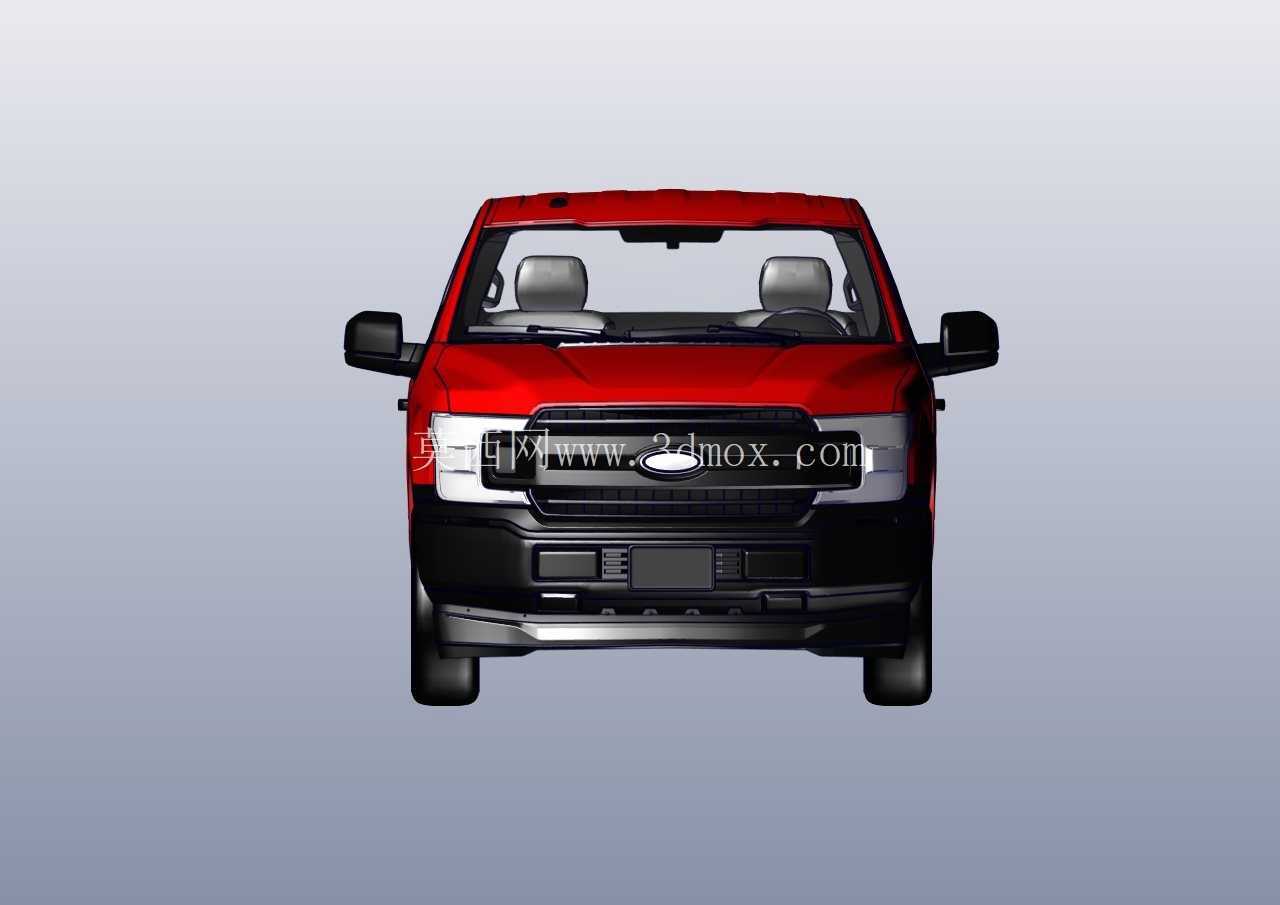

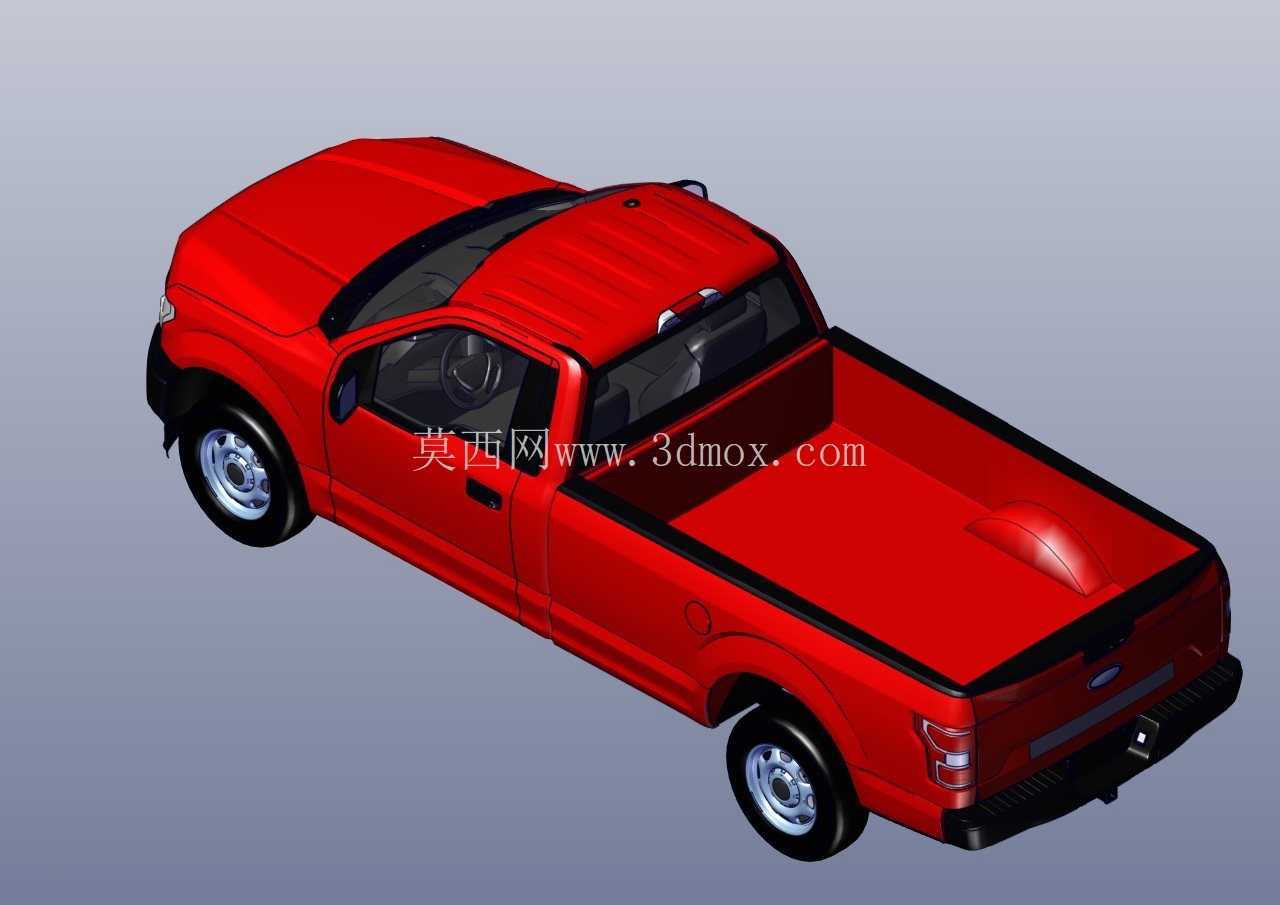

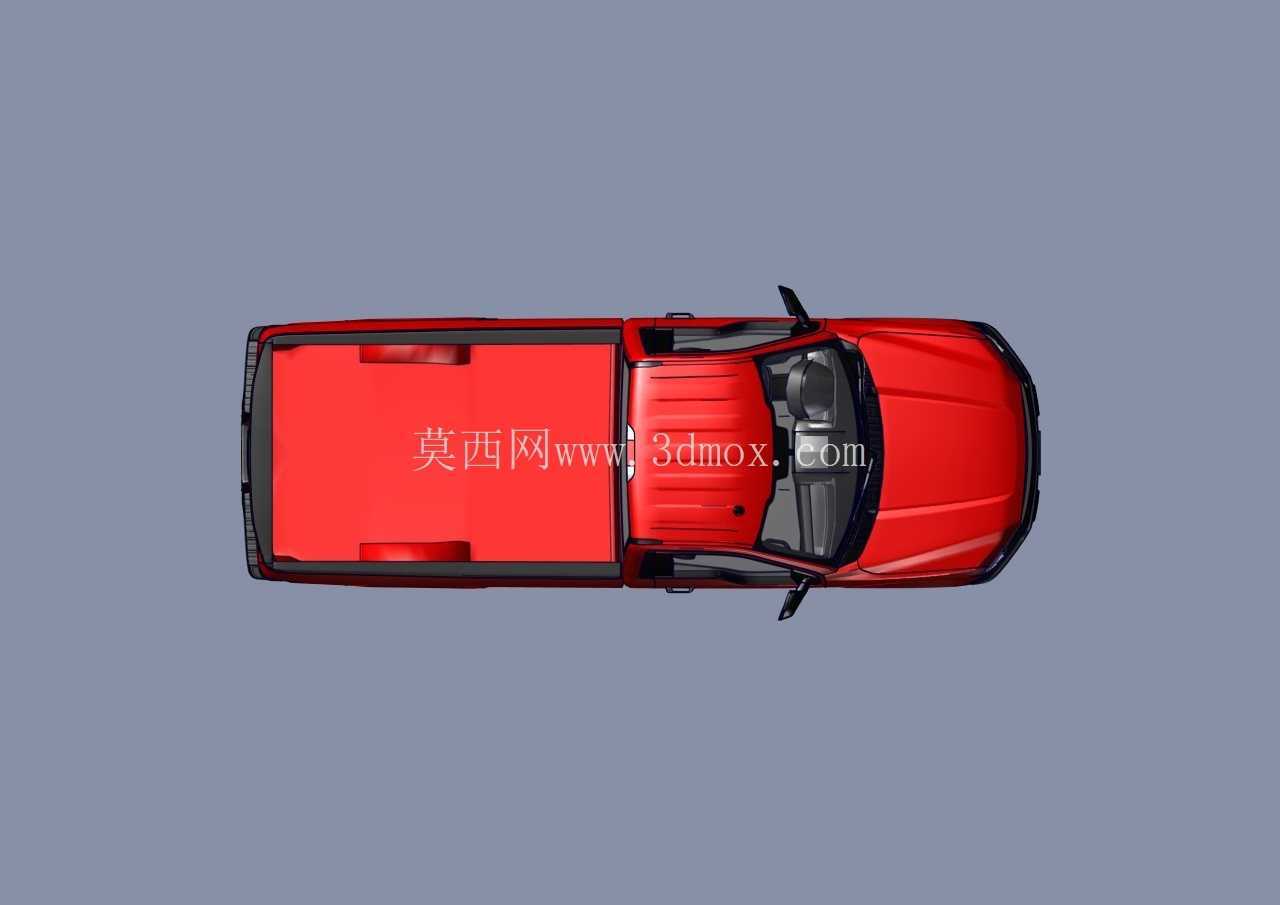

货厢部分的建模严格参照实车的尺寸边界，轮拱凸起的弧度、货厢栏板的高度、货厢内部的锚点位置都做了1:1的比例还原，同时预留了货厢盖、货厢宝、拖车钩支架等改装件的安装接口，货厢前端与驾驶室后围的间隙也按照实车的装配公差做了预留，避免后续做整车装配仿真时出现部件穿透的问题。车头部分的前保险杠、进气格栅、前大灯组的安装定位结构都做了分层建模，保险杠上的拖车钩安装位、雷达探头开孔都做了准确的特征还原，能够满足前装配件适配、外观改装方案验证的使用需求。

底盘部分的建模重点还原了车架的承载结构，前后悬挂的安装硬点、车轮的转向行程、传动轴的布置走向都参考了同平台量产车型的底盘参数，挂钩接收器与后拖车钩的结构做了单独的特征细化，能够模拟拖挂房车、小型货运拖板时的连接状态，验证拖挂状态下的后悬离去角、拖车钩受力点的位置合理性。驾驶室内部的建模还原了前排座椅的布置位置、方向盘的调节行程、仪表台的轮廓边界，能够为内饰改装、人机工程验证提供基础的数字模型支撑。

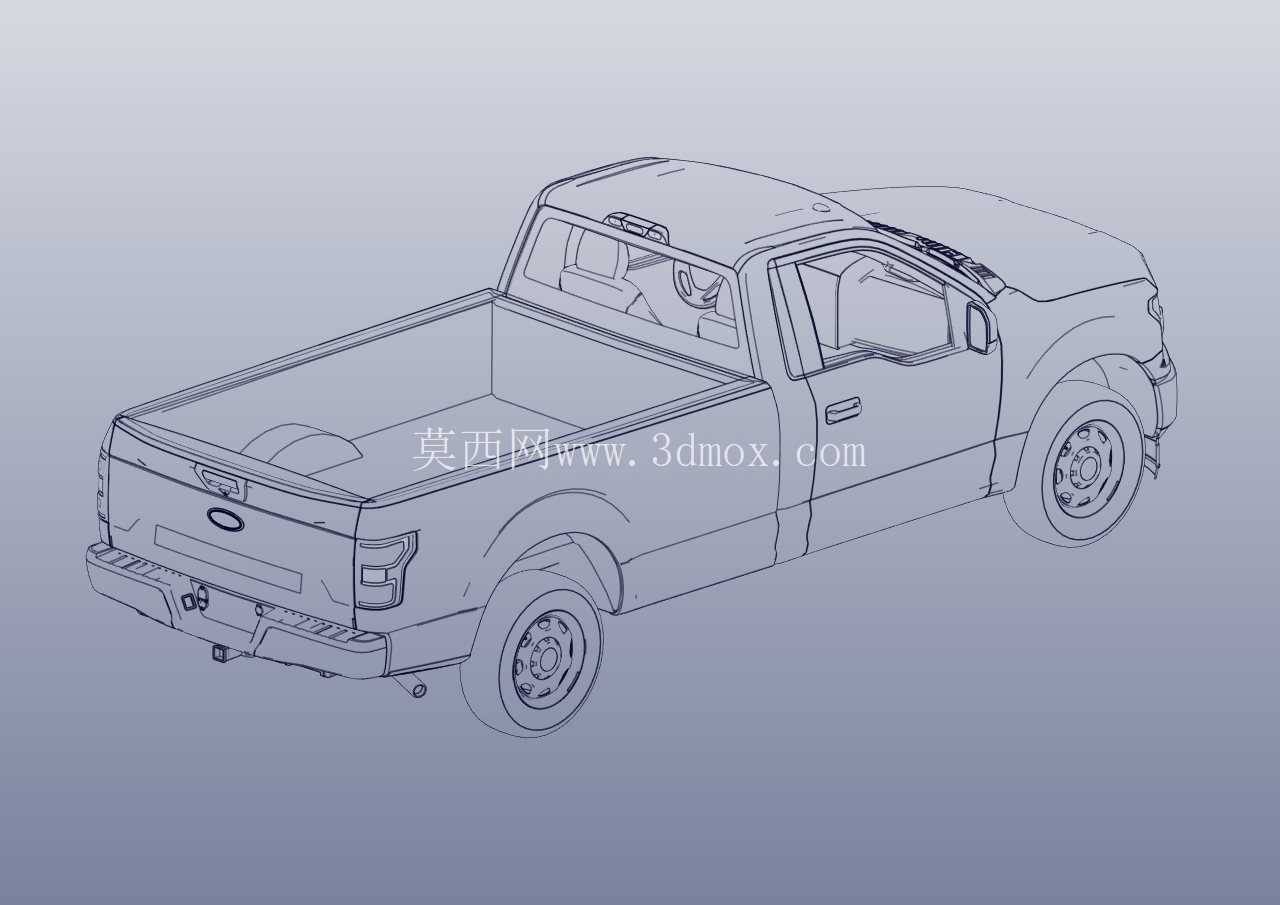

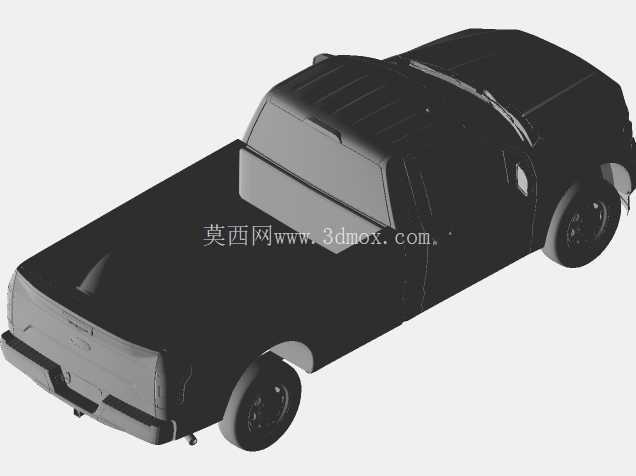

建模过程中针对不同使用场景做了结构取舍，面向结构验证的部分保留了所有安装孔位、配合间隙、运动副的约束关系，面向外观渲染的部分则还原了车身曲面的光影曲率、分模线的位置、外饰件的拼接缝隙，既可以用于整车外观方案的评审，也能用于零部件装配干涉检查、改装件的适配开发。在曲面建模阶段，车身侧面的腰线、引擎盖的筋线、货厢侧面的冲压特征都做了曲率连续处理，确保渲染输出时的曲面光影过渡自然，不会出现曲面折痕、光影断层的问题。车轮部分的轮胎花纹、轮毂的螺栓孔位、刹车盘的轮廓都做了特征还原，能够模拟车轮转向、跳动时的与轮拱的间隙变化，验证不同尺寸改装轮毂的适配性。

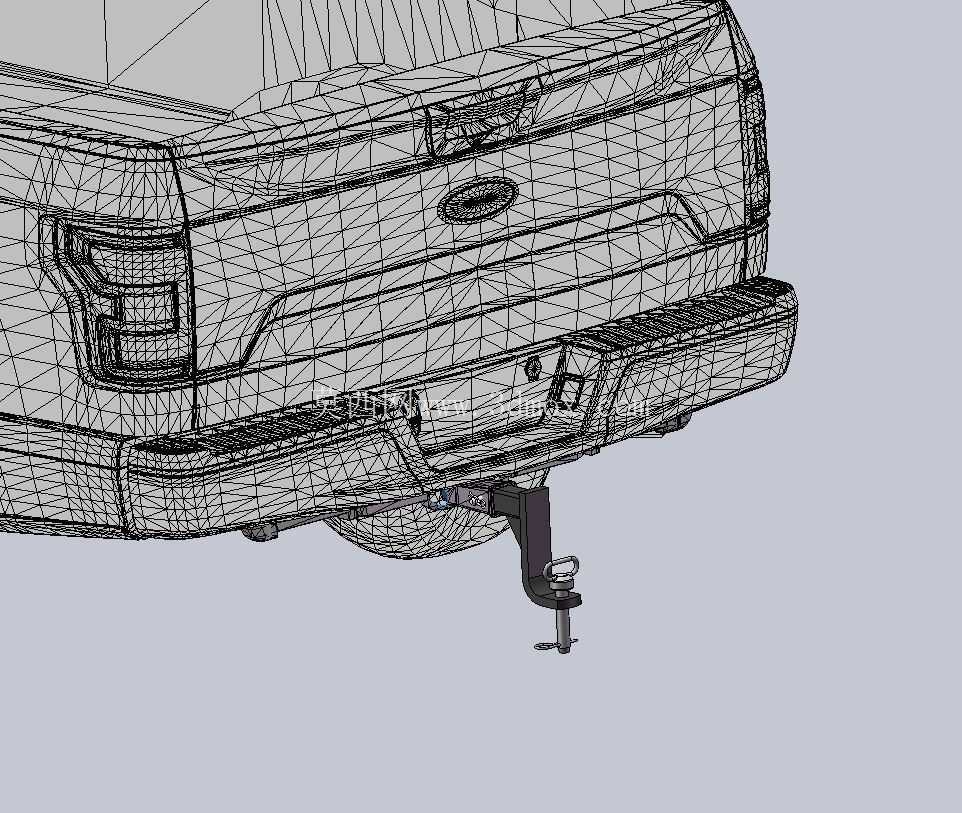

针对车辆的使用特性，建模时特意区分了承载结构与外观覆盖件的层级，车架、车斗底板、车门加强筋等承载部件做了实体特征建模，外饰覆盖件、内饰塑料件则做了薄壁结构处理，方便后续做有限元分析时赋予不同的材料属性，模拟载货状态下的车架形变、车门下沉量等工程问题。后牵引装置的建模还原了快拆式挂钩接收器的内部卡槽结构，能够匹配标准尺寸的拖车方口配件，验证不同拖车臂插入后的连接稳定性，避免拖挂行驶时出现连接松旷的问题。
