户外伍德福德水龙头替换固定支架

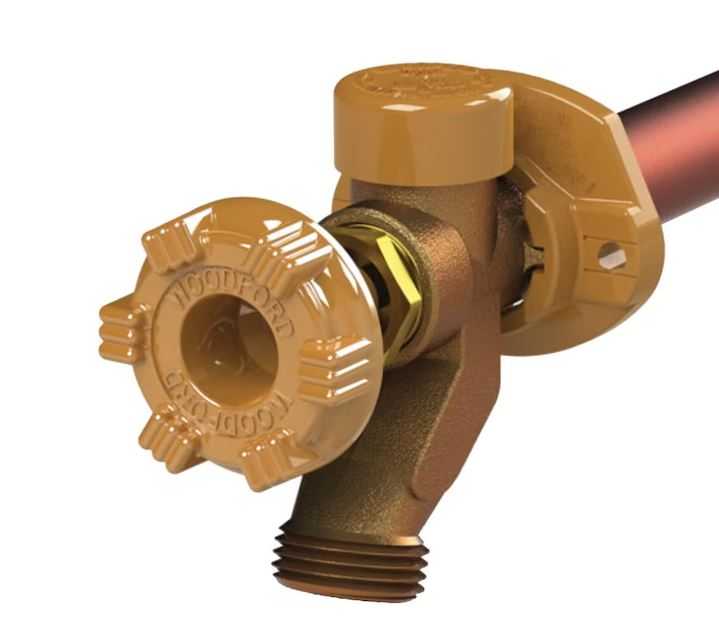

　　做户外给排水管路运维的工程人员大多碰到过这类问题：外露在建筑外墙的伍德福德型 sillcock 龙头，长期受户外温差、外力磕碰、管路应力拉扯，原有固定位容易出现老化开裂、松脱移位的情况，一旦龙头固定失效，轻则接口渗水破坏墙面饰面，重则管路变形冻裂，冬季漏水流到步道还会引发结冰滑倒的安全隐患。常规维修方案要么是凿开墙面重新预埋固定件，要么整体更换龙头总成，不仅要协调水工上门，施工过程还要破坏外墙防水层，后续补做防水、饰面修复的工期和成本都不低，尤其是北方严寒地区，户外施工窗口短，这类小故障往往要拖到合适的气温才能处理，期间的漏水风险一直存在。

　　这款替换支架的设计初衷，就是针对这类存量户外龙头的快速维修场景，不需要拆解原有管路、不需要破坏墙面结构，直接通过卡扣式结构卡在原有龙头的阀体位置，替代已经失效的原有固定结构，把龙头的受力重新传递到坚实的墙面上，整个安装过程只需要普通的家用螺丝刀，不需要管工专业技能，普通业主或者物业运维人员十几分钟就能完成修复，完全避开了凿墙、换管、重新做防水的繁琐工序。

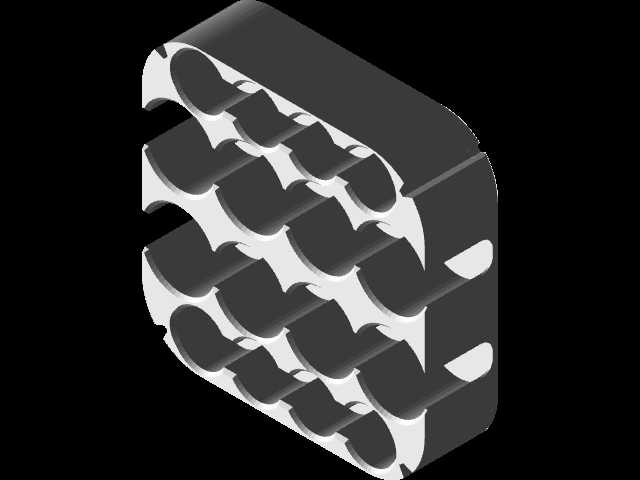

　　从结构设计逻辑来看，支架主体采用了格栅式的镂空承力结构，不是整块实心的块体，一方面是降低户外使用时的温度应力——户外环境冬夏温差能达到六十摄氏度以上，实心塑料件很容易因为热胀冷缩出现内应力开裂，格栅结构能给材料形变留出足够的释放空间，长期户外使用不会因为温变出现脆断；另一方面，格栅的加强筋走向完全匹配龙头阀体的受力方向，垂直墙面方向的筋条承担龙头插拔水管时的轴向推力，平行墙面的筋条承担日常使用时的侧向掰扯力，在减少材料用量的同时，承力能力完全能覆盖日常使用的载荷，哪怕接软管的时候不小心拽到龙头，支架也能把力均匀分散到固定螺丝上，不会出现局部应力集中断裂的问题。

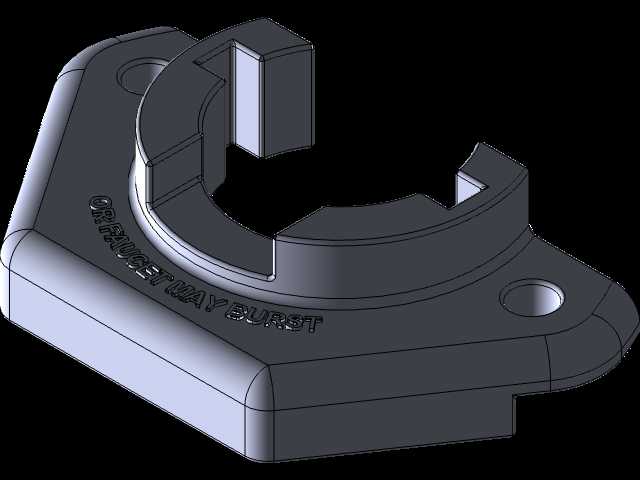

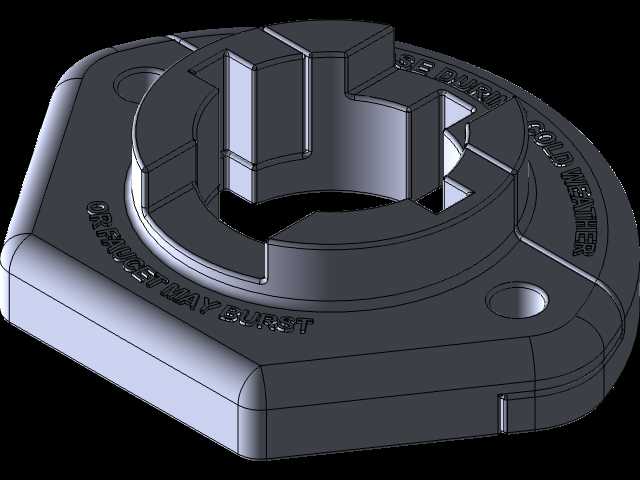

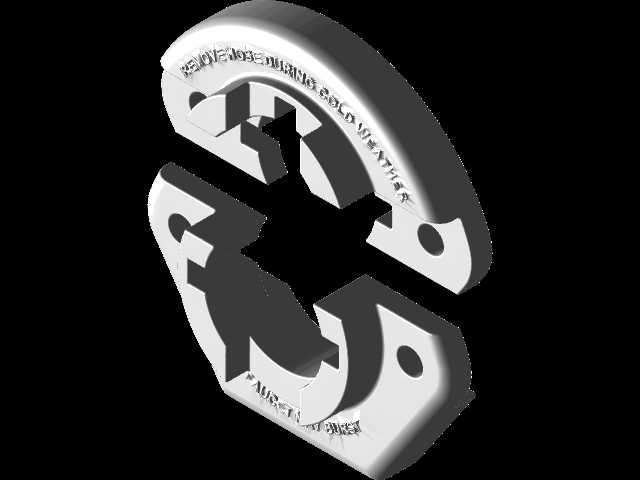

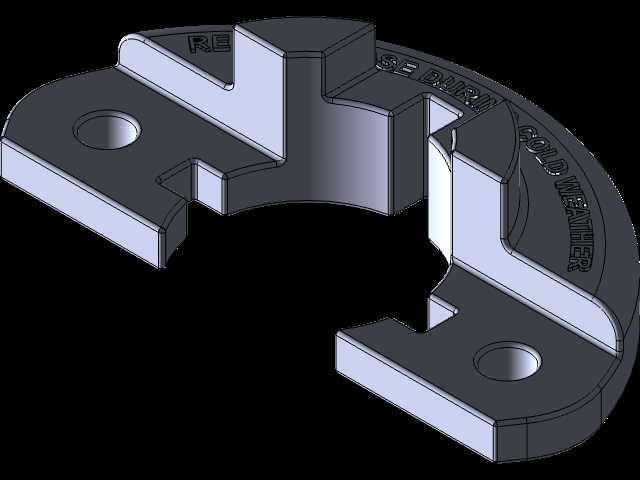

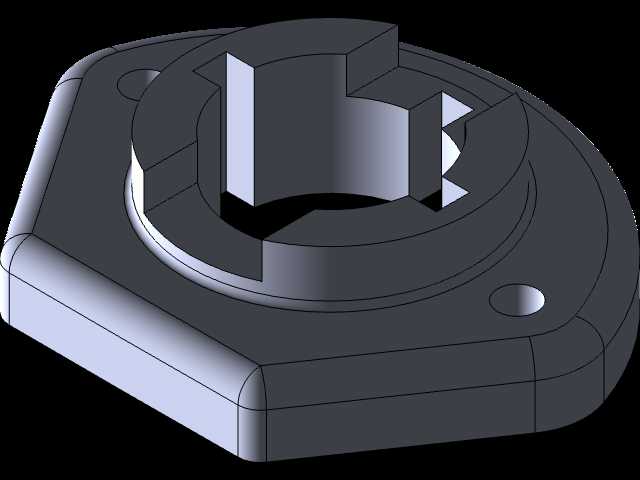

　　安装边界上，这款支架完全匹配伍德福德Sillcock系列龙头的阀体外形尺寸，内侧的弧形卡扣弧度和阀体的圆柱面完全贴合，安装时不需要对阀体做任何打磨、切削改造，只要把支架对准阀体卡入，再通过支架四周预留的安装孔，用自攻螺丝固定到墙面的基层上就行，不管是外墙的混凝土层、木质挂板还是砖砌墙面，只要选对应材质的固定螺丝，都能实现牢靠固定。支架的厚度控制在刚好填补阀体和墙面之间间隙的尺寸，安装之后龙头和墙面之间不会出现悬空段，避免了长期使用后阀体因为悬臂受力出现变形；固定孔的位置做了沉台设计，螺丝拧入之后头部不会突出支架表面，不会剐蹭到接水的软管或者过往的物件，边缘所有的棱角都做了R2以上的圆角处理，安装的时候不会划手，冬季结冰的时候也不会因为锐角应力出现冰胀开裂。

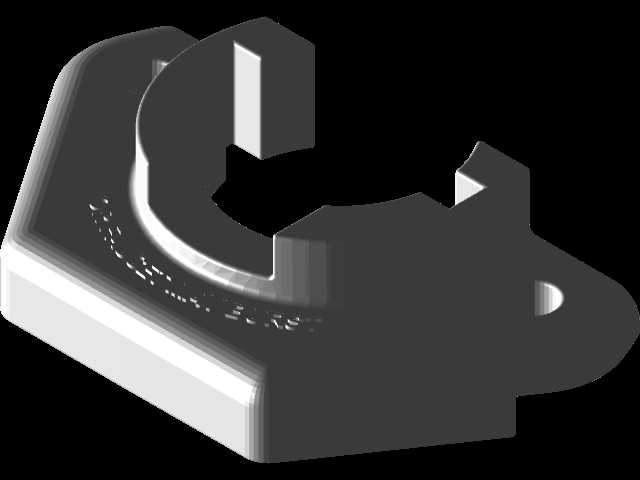

　　实际使用场景里，这款支架除了家用住宅外墙的龙头修复，也适合沿街商铺、园区公共区域的户外龙头应急维修，这类公共区域的龙头使用频率高，经常有人接水管冲地面、浇绿植，固定件损坏的概率比家用场景高很多，用这款支架维修不需要停水太长时间，也不需要破坏周边的铺装或者墙面，维修之后的承力强度比原厂的塑料固定件还要高，日常接水管、开关龙头的晃动量非常小，能有效延长老旧龙头的使用寿命，减少因为龙头松动导致的接口漏水、管路冻裂问题。从建模细节来看，支架所有的承力面都做了0.5度的拔模斜度，如果需要小批量3D打印制作，不需要额外添加支撑就能直接打印成型，打印完成之后只需要简单去掉毛边就能直接使用，对于有3D打印条件的运维站点，甚至可以现场按需制作，不需要提前备货仓储，碰到故障随时打印随时安装，非常适合零散的户外维修场景。
