离心泵内部流场CFD仿真分析成果

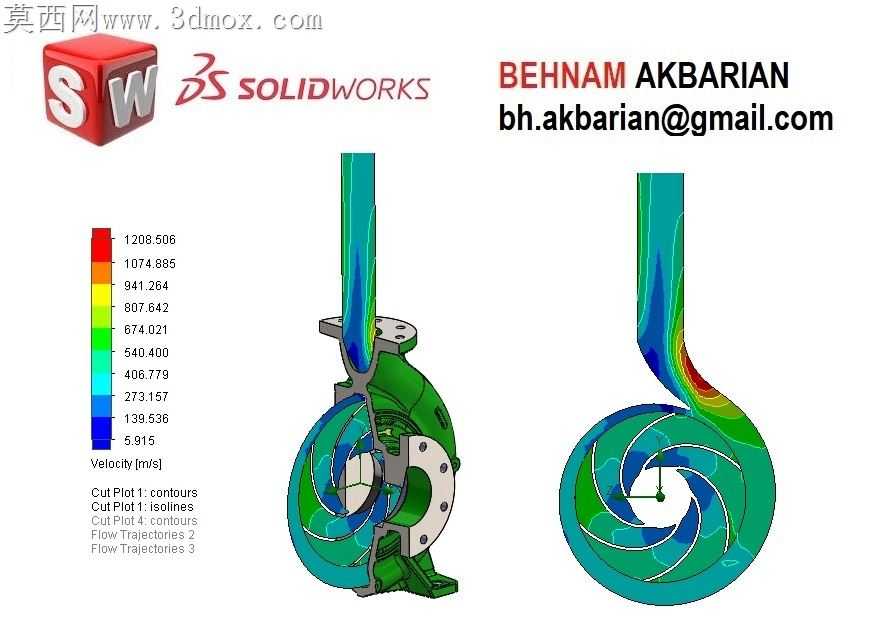

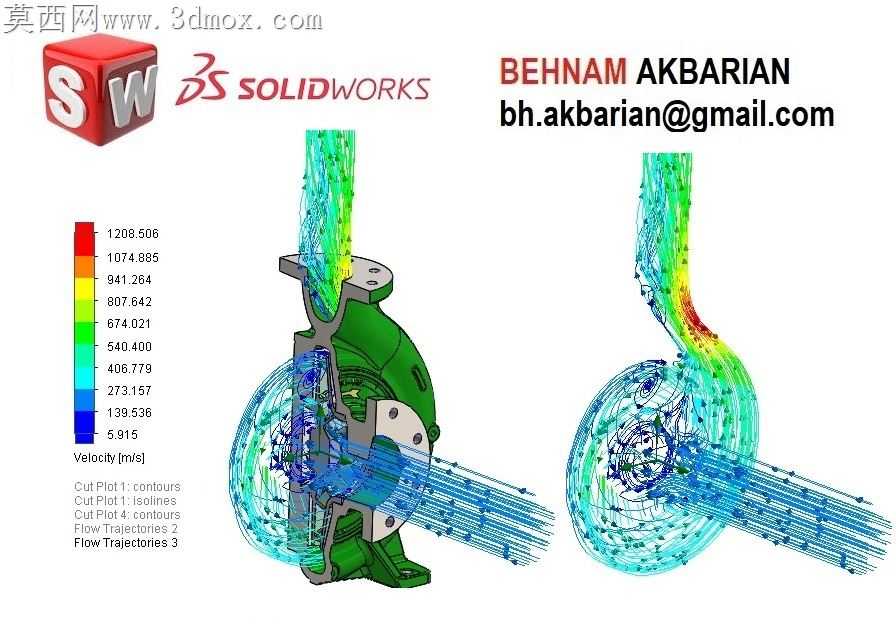

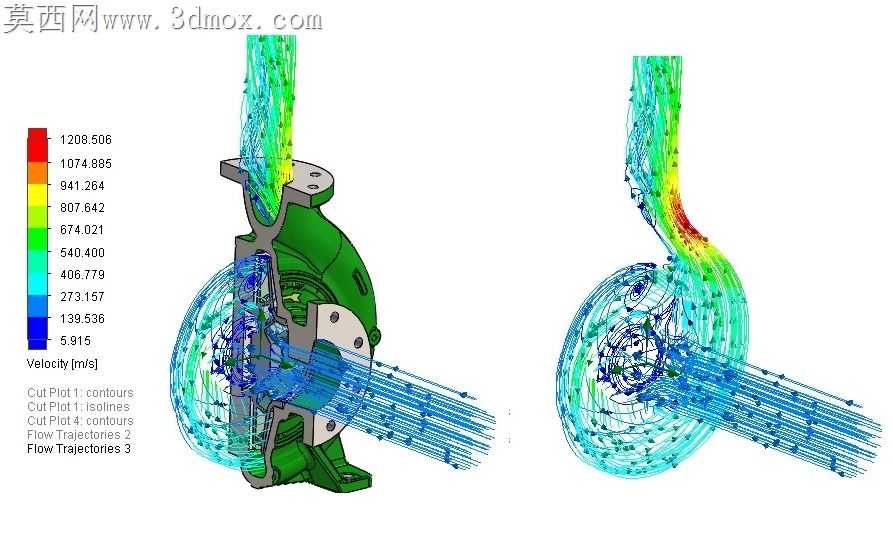

离心泵实际运行中，叶轮出口与蜗壳隔舌处的流道突变，往往会引发局部涡流压损，传统经验设计很难精准捕捉不同工况下的流速分层规律，这也是很多泵组实测效率比设计值低8%以上的核心诱因。这套仿真成果直接把半剖泵腔内部的流体运动轨迹做了可视化呈现，从叶轮入口处的低速蓝色流束，到叶轮外缘甩出的高速青绿色流带，再到蜗壳扩散段逐步降速的暖色调流场，每一处流速梯度都对应着过流部件的型线匹配问题。叶轮叶片的出口安放角如果偏差2度，靠近前盖板的流道就会出现图中局部深蓝色的滞流区，长期运行时这个区域容易沉积介质杂质，磨蚀叶片表面，还会引发泵组的轴向振动。蜗壳隔舌处的红色高流速带，是水力冲击最集中的位置，仿真里能看到流束在隔舌处分成两股，一股顺着蜗壳流道走向出口，另一股回流到叶轮外缘形成循环流，这部分循环流的占比直接决定了泵的容积损失大小，调整隔舌的圆角半径和安放角度，就能把这部分损失压到最低。图里的流线没有出现大面积的紊乱涡团，说明叶轮和蜗壳的匹配度已经经过多轮迭代，靠近泵出口段的流束逐步平顺，没有突然的流速跳变，能有效降低出口段的湍流噪声。做这类流场仿真的时候，不能只看额定工况点的流速分布，还要兼顾小流量下的回流范围和大流量下的汽蚀风险，图中标注的流速标尺从每秒5米到1208米的覆盖范围，能直观看到不同径向位置的流体速度差，给过流部件的壁厚设计、耐磨涂层布置提供直接依据。比如流速超过800米/s的区域，就需要选用更高硬度的耐磨材质，流速低于20米/s的滞流区，要优化局部型线避免介质沉积。这套仿真成果没有做过度的视觉美化，所有流线的走向都贴合真实流体的运动规律，能直接给离心泵的水力模型优化提供参考，不用再反复做样机台架试验去盲调参数，能大幅缩短产品迭代的周期，也能提前预判不同工况下的运行隐患，避免泵组投用后出现效率衰减快、振动超标的问题。
