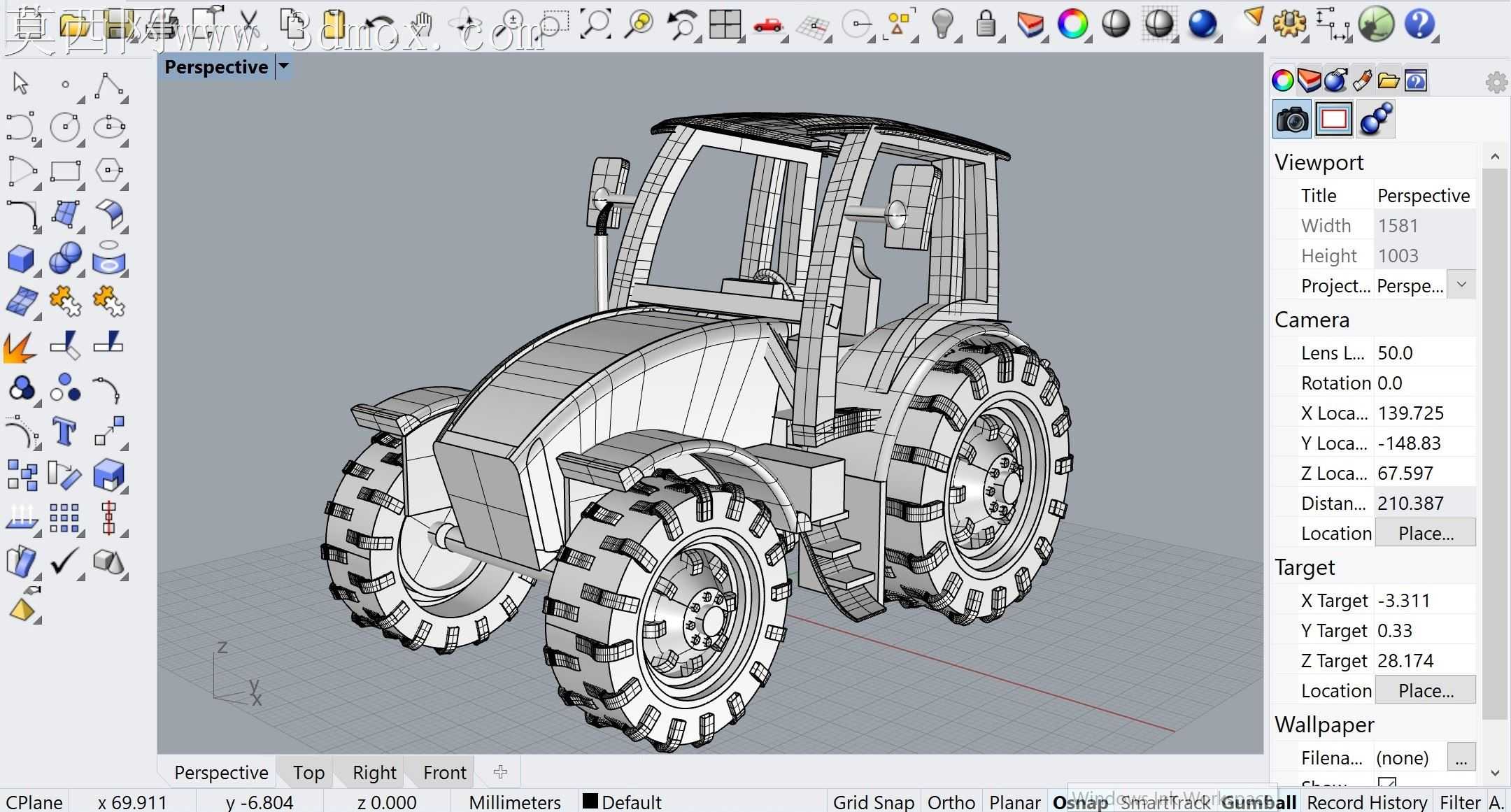

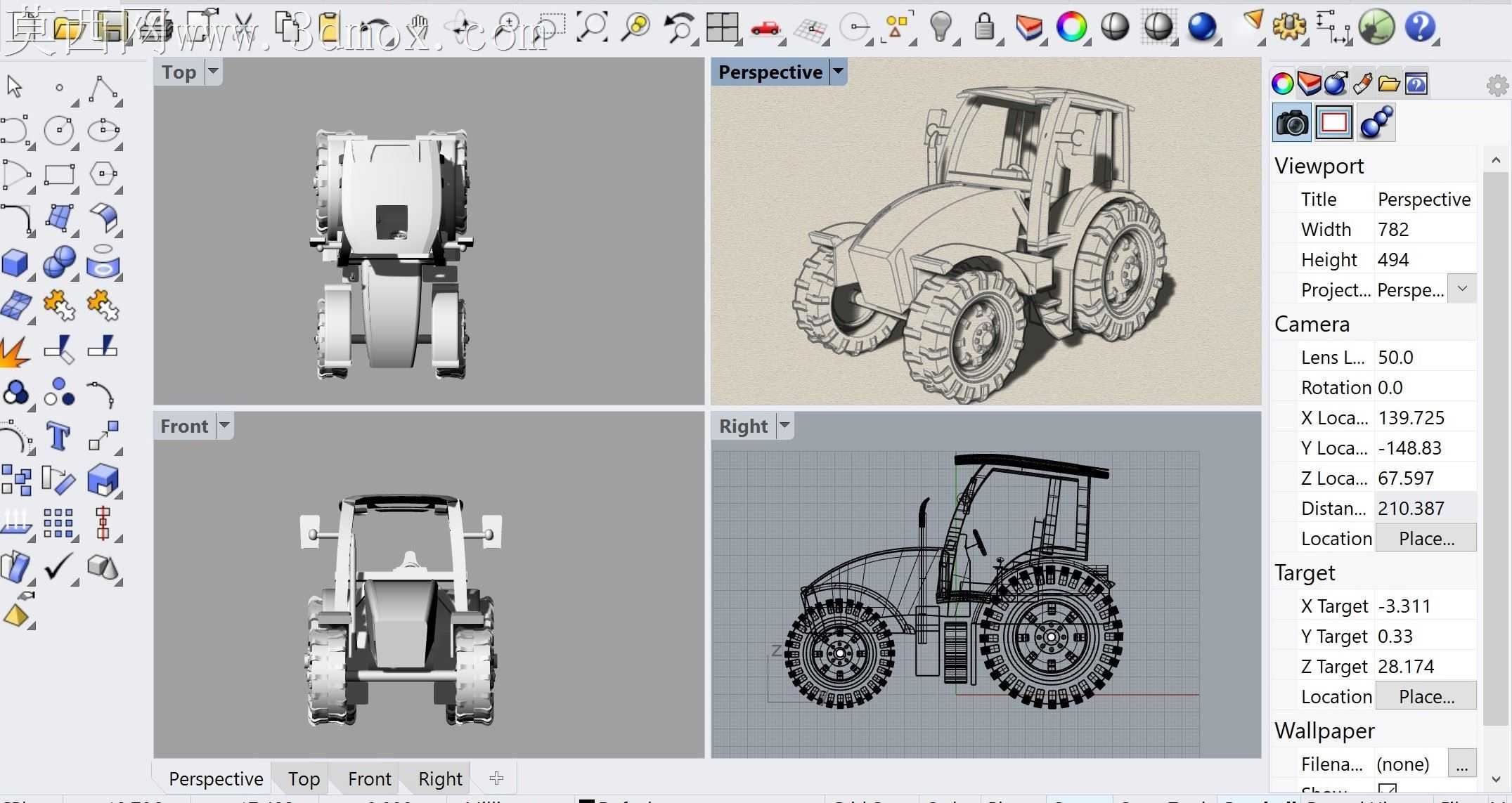

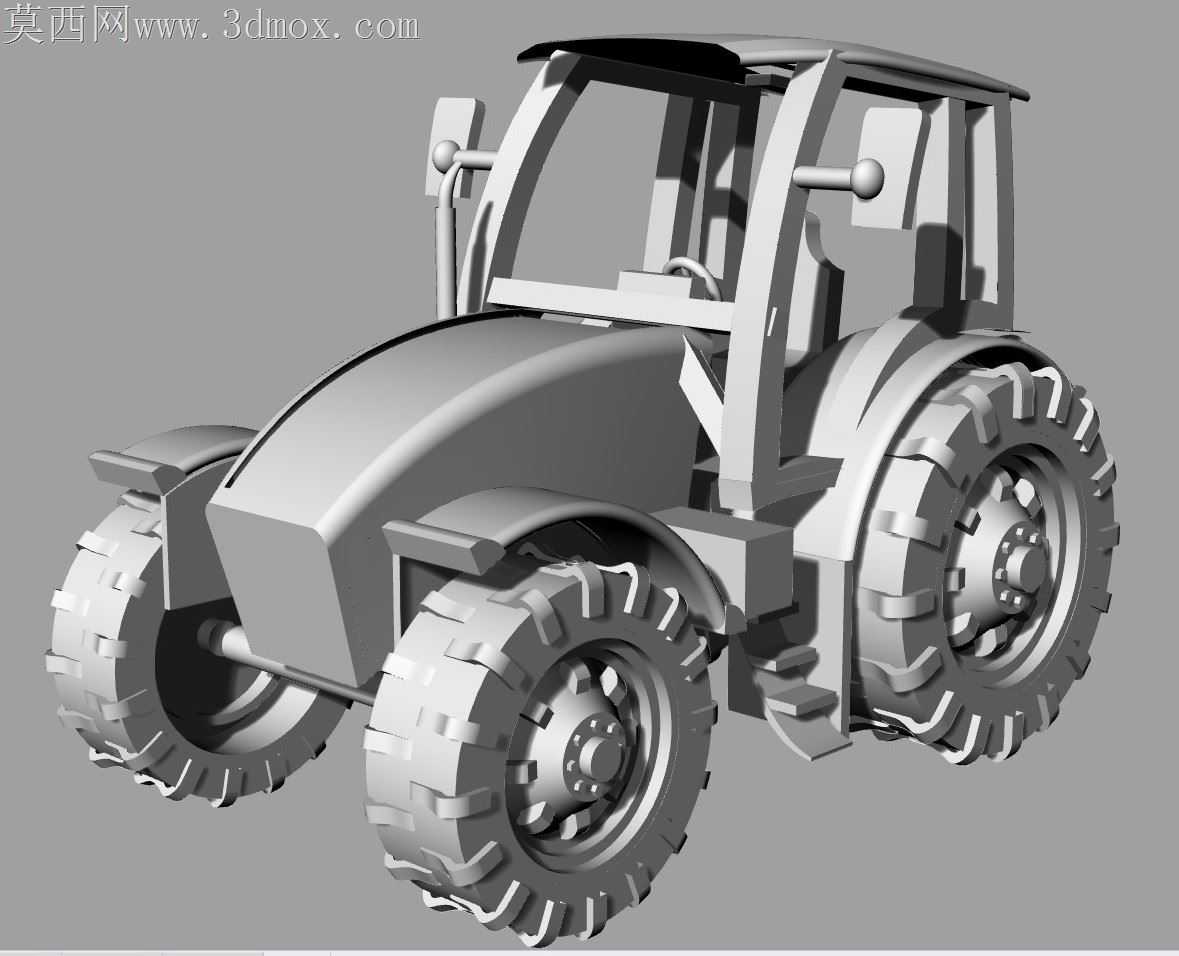

农用轮式拖拉机外观结构数字样机

非道路农用作业场景下，轮式拖拉机常年在颠簸泥泞的地块行驶，车身覆盖件的曲面弧度、行走机构的装配间隙直接决定整机的防泥污堆积能力与结构抗扭表现，这台数字样机在曲面设计阶段就把田间工况的实际需求揉进了每一处曲面过渡里。驾驶舱的框架棱边没有做生硬的直角转折，所有外露的钣金拼接处都做了3度左右的微小拔模斜度，泥点溅到舱体表面时会顺着曲面弧度自然滑落，不会在直角缝隙处积留干结，日常作业后的清理压力能降低不少。引擎舱的覆盖件曲面顺着前轮的转向轨迹做了内收避让，哪怕前轮打到最大转向角度，胎面和舱体之间也预留了足够的间隙，不会出现转向时轮胎剐蹭舱壁的问题，连胎纹带起的泥块甩到舱体上时，也会顺着曲面的导流纹路往车身两侧滑落，不会堆积在轮拱和舱体的衔接缝隙里。大尺寸后轮的轮拱曲面特意做了外扩的翻边处理，翻边的弧度刚好匹配后轮高速转动时的泥块抛射轨迹，能把大部分甩起的泥块挡在车身外侧，不会溅到驾驶舱的侧窗位置，影响作业时的观察视线。轮胎的胎纹曲面没有做等厚的规整处理，每一块胎齿的侧面都做了微小的脱模斜度，后续开模生产橡胶轮胎时，能顺利从模具中脱出，不会出现胎齿缺角、粘模的问题，胎齿根部的圆角过渡也做了强化处理，在田间重载牵引作业时，胎齿根部不会因为应力集中出现开裂掉块的情况。登车踏板的每一级踩踏面都做了微凸的防滑曲面，曲面的凸起高度控制在2毫米以内，既不会卡滞鞋跟，又能在沾有泥污的时候提供足够的摩擦力，踏板和车身侧围的衔接处做了内凹的排水槽，雨天或者冲洗车身时的积水会顺着排水槽直接排到地面，不会积在踏板表面结冰打滑。驾驶舱的前挡风曲面做了微小的后倾角度，高速作业时迎面吹来的作物碎屑会顺着曲面往上滑过舱顶，不会直接撞击挡风玻璃留下划痕，曲面的曲率也经过反复调试，驾驶员坐在驾驶位上时，前方作业区域的视线没有任何曲面畸变，能清晰观察前方的农具连接状态。后视镜的安装座曲面和舱体侧面做了顺滑的一体化过渡，没有突出的安装凸台，田间作业时挂到作物枝条也不会把后视镜刮掉，枝条会顺着曲面滑开，不会勾挂在安装座位置。整车的曲面分模线都隐藏在曲面的棱线转折位置，后续喷涂漆面时，分模线的痕迹不会出现在视觉显眼的位置，整机的外观整体性更强，也不会因为分模线凸起造成积泥问题。
