AKM步枪扳机组件金属结构三维建模

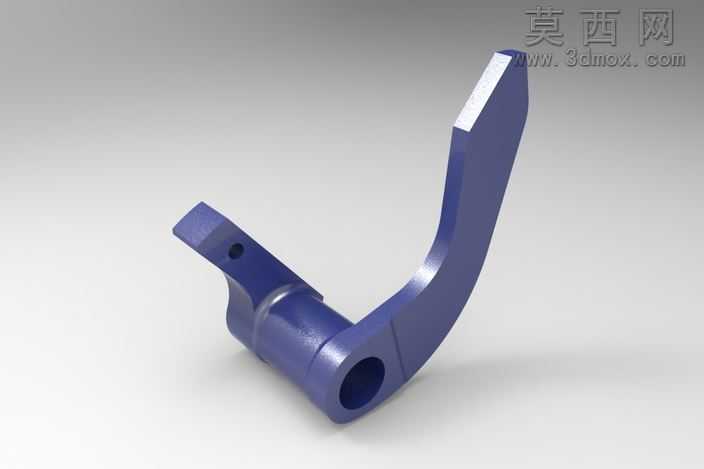

本模型为AKM系列步枪配套的扳机组件金属结构件，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格参照实物测绘尺寸进行1:1还原，整体建模逻辑遵循机械加工零件的设计规范，从基础草图绘制开始，先完成回转体基座部分的特征构建，通过拉伸、旋转命令生成带同轴安装孔的圆柱基座，保证安装孔的同轴度公差符合枪械零件的装配要求，再通过扫掠、放样命令构建弯曲延伸的扳臂结构，对扳臂的曲面过渡区域做了连续曲率处理，避免应力集中问题，同时在扳臂与基座的衔接位置做了圆角过渡优化，还原真实零件的锻造加工特征。模型的材质渲染采用哑光金属材质，模拟钢制零件经表面氧化处理后的质感，对安装孔内壁、扳臂受力端面做了细微的粗糙度区分，还原机加工表面与锻造表面的质感差异，渲染阶段采用三点布光方案，主光源从侧上方打光突出零件的曲面轮廓，辅光源补亮暗部细节，环境光添加微弱的冷色调反射，提升金属材质的真实感。结构设计上，该零件作为枪械扳机系统的核心受力构件，基座部分的通孔用于与扳机轴配合实现转动，扳臂的弯曲角度经过反复校核，保证扣动行程符合人机工程学要求，扳臂末端的受力平面做了微小的倒角处理，避免使用过程中出现应力开裂，整体壁厚均匀，过渡区域无突变，符合金属冲压+锻造零件的工艺要求，建模过程中对所有配合面预留了合理的装配间隙，可直接用于虚拟装配验证、结构受力仿真分析，也可作为枪械结构教学、五金零件设计参考的数字化模型使用。
