垂直式快速夹钳工装夹具三维设计

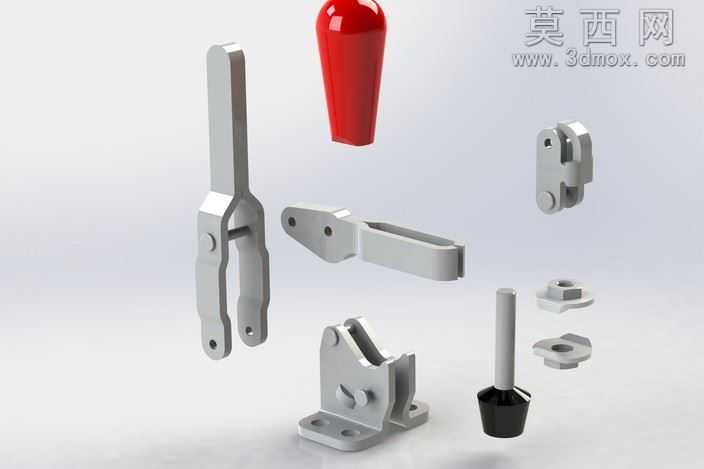

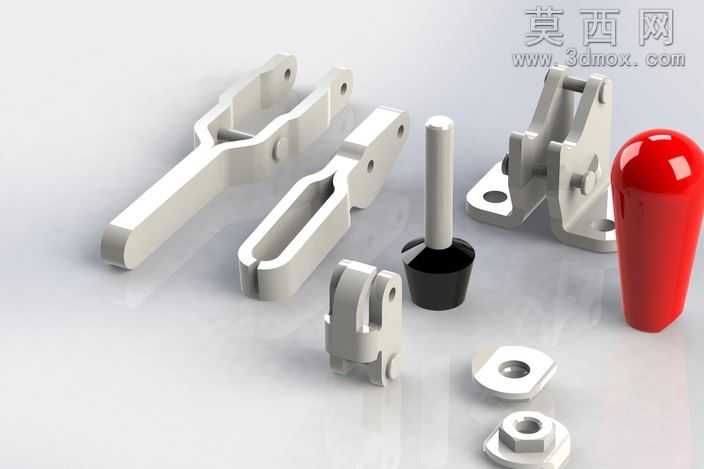

本作品为垂直手柄式快速压紧夹具的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件参数化构建，严格遵循行业标准肘节夹钳的尺寸规范，对底座、连杆传动组、压臂、手柄、压头、连接销轴等所有零部件逐一进行特征建模，通过拉伸、切除、旋转、倒角等基础特征完成零件实体构建，对各运动铰接部位预留合理的装配间隙，保证后续装配后机构运动无卡滞。装配阶段采用自底向上的装配逻辑，通过同轴、重合、平行等标准配合完成全组件约束，同时添加角度限位、行程限位的高级配合，完整还原垂直式快速夹钳的锁止、释放动作逻辑，可实现机构开合运动的动态仿真，清晰展示肘节机构过死点锁止的力学特性。材质与渲染阶段，对主体金属结构件赋予哑光镀锌钢材质，还原五金冲压件的细腻磨砂金属质感，对手柄握持部分赋予亮面红色酚醛树脂材质，模拟工业级胶木手柄的光滑高亮外观，对底部橡胶压头赋予黑色哑光丁腈橡胶材质，区分不同部件的材质差异；渲染时采用三点布光方案，主光源从侧上方投射凸显金属件的轮廓棱线，辅光源补光消除暗部死黑，添加柔和的地面反射效果，真实还原工业五金件的实物质感。结构设计上，该夹具采用经典的四连杆肘节增力结构，当手柄下压至垂直锁止位置时，传动连杆越过机构死点，可在无持续外力施加的状态下保持稳定的夹紧力，不会因加工过程中的振动出现松脱；底座开设两个对称的沉头安装孔，可通过螺栓快速固定在工装台面或设备机架上，压臂末端的压头采用螺纹连接结构，可根据被夹持工件的厚度差异旋转调整压头伸出长度，适配不同装夹高度的使用需求，压头底部的橡胶垫可避免夹紧过程中刮伤工件表面，同时提供一定的缓冲补偿量。设计过程中重点校核了各铰接点的受力分布，优化了连杆的厚度与销轴直径，在保证整体结构强度满足常规工装夹紧力要求的前提下，尽可能精简结构尺寸，减少不必要的材料冗余，整体结构紧凑、操作便捷，仅需单手下压或扳动手柄即可完成工件的快速夹紧与松脱，可广泛应用于工装焊接、零件装配、木材加工、电子元件固定等需要频繁快速装夹的作业场景，有效提升工件装夹效率，降低操作人员的装夹劳动强度。
