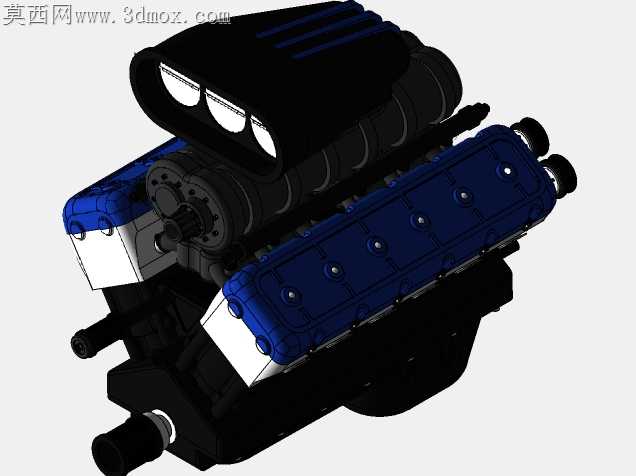

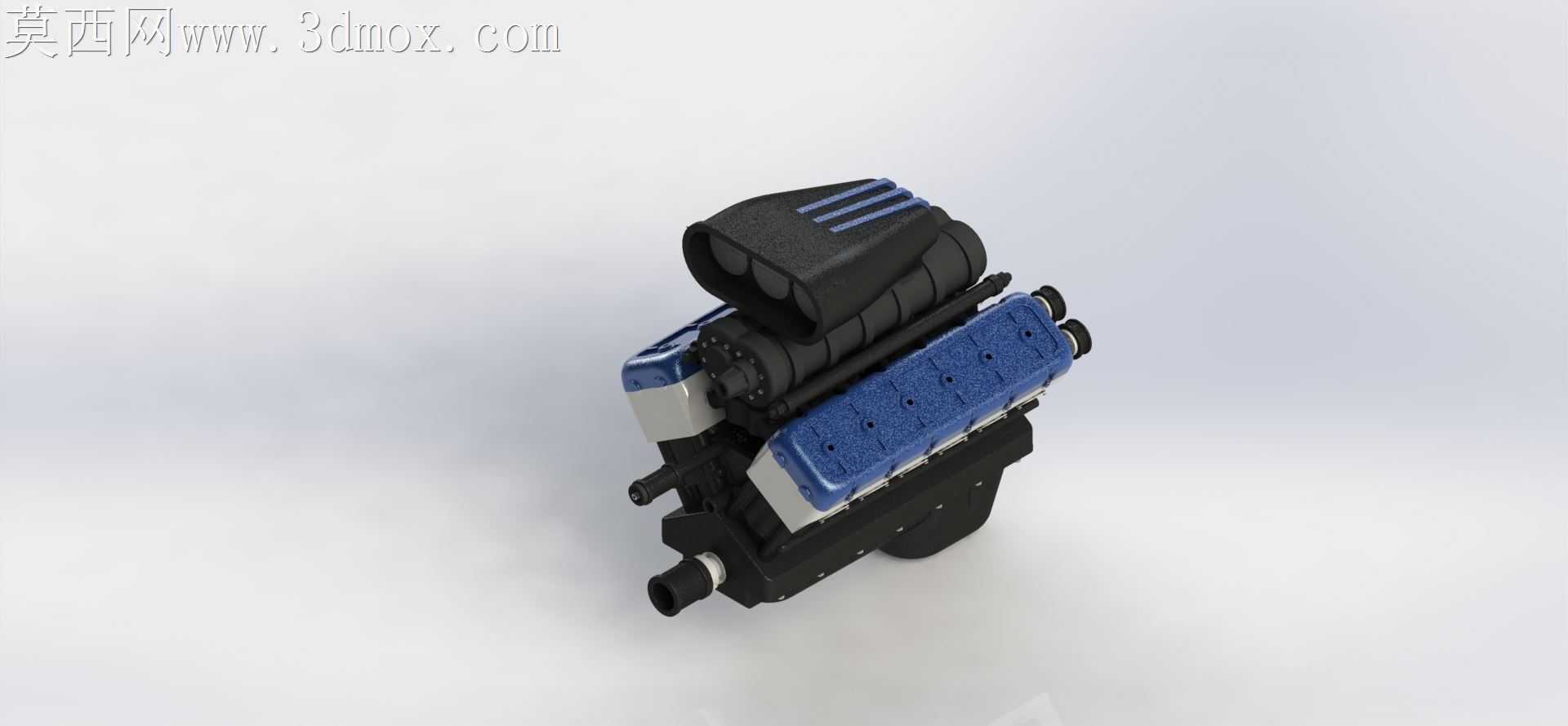

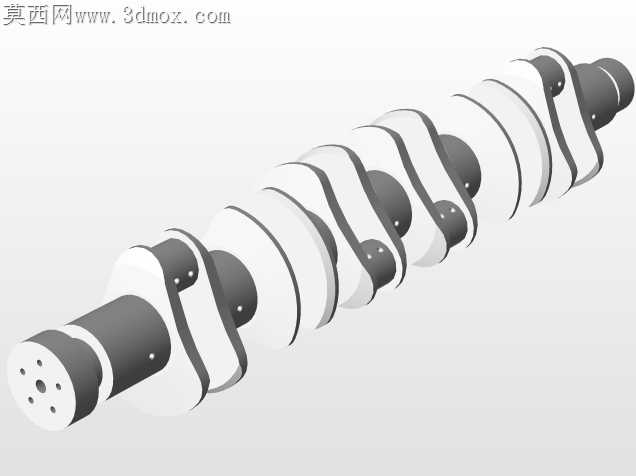

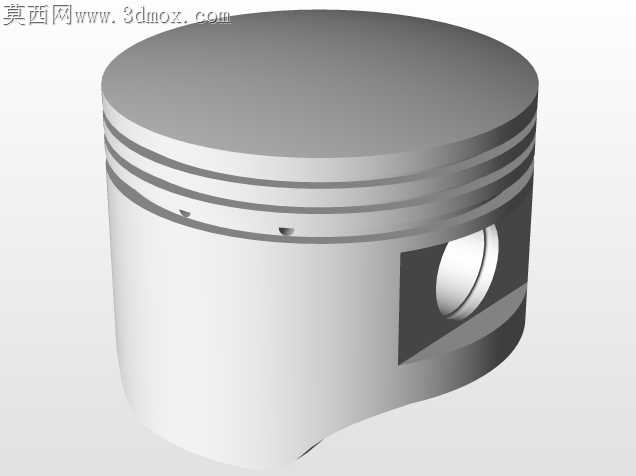

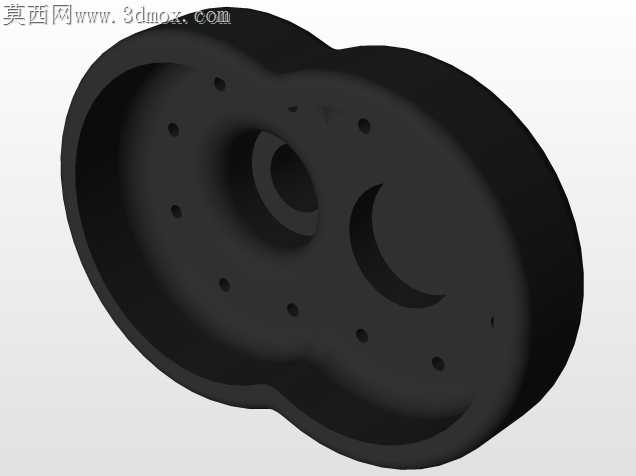

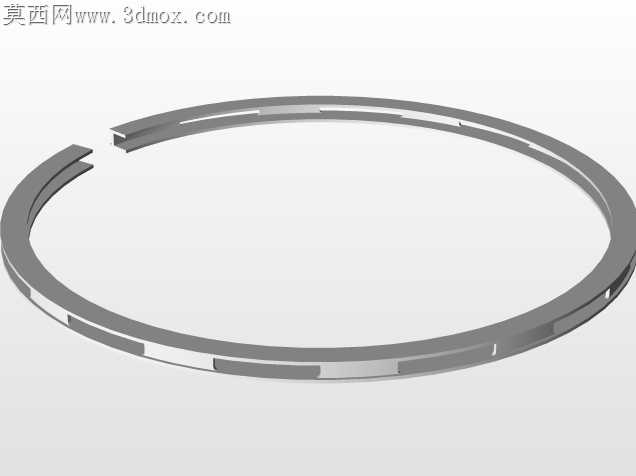

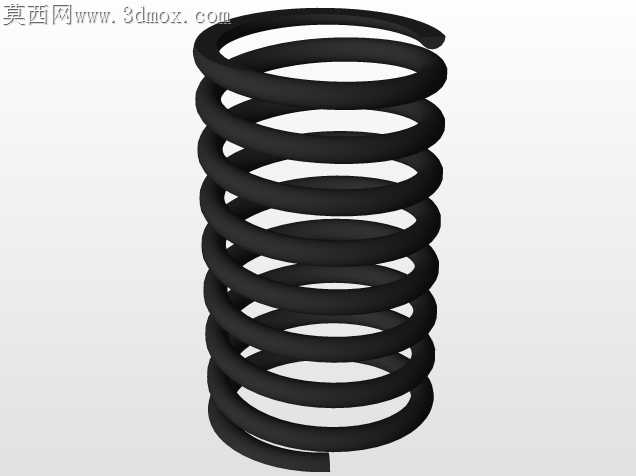

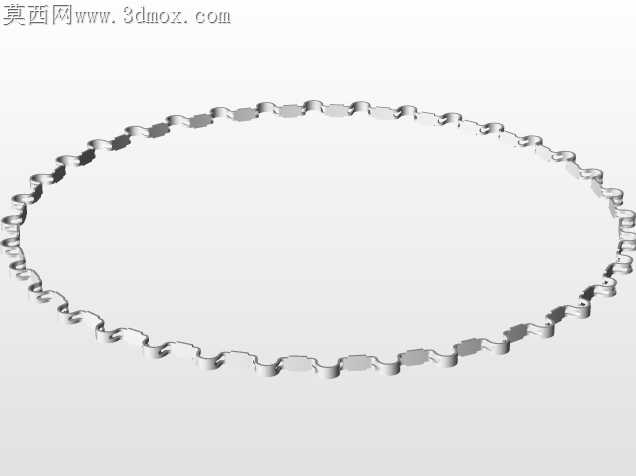

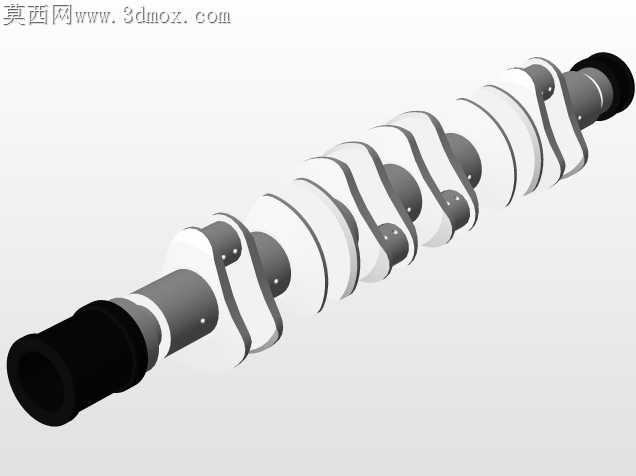

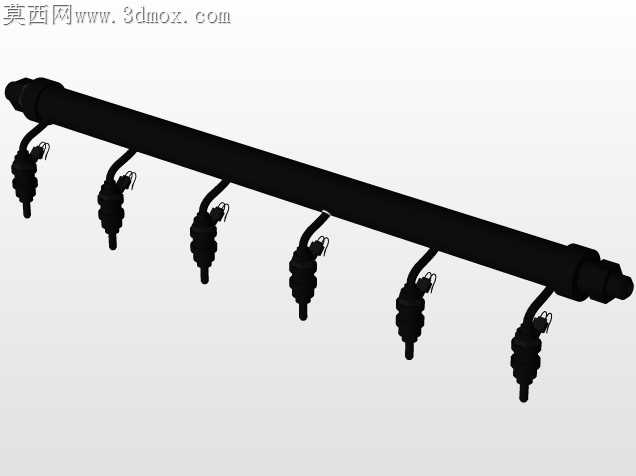

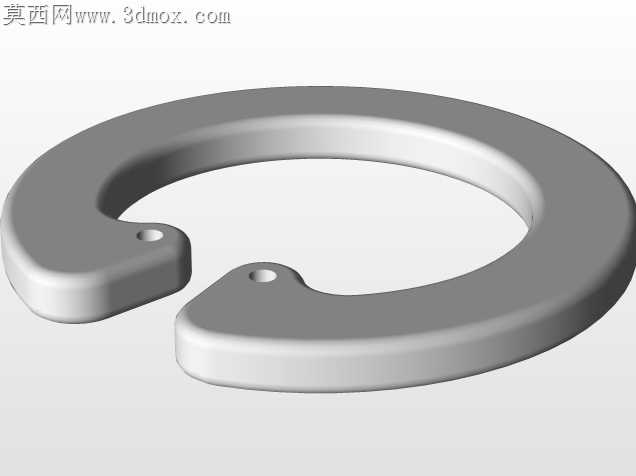

高细节V型十二缸汽车动力装置结构设计

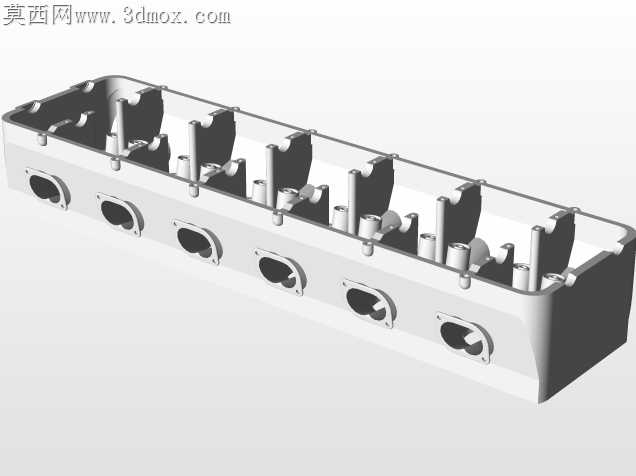

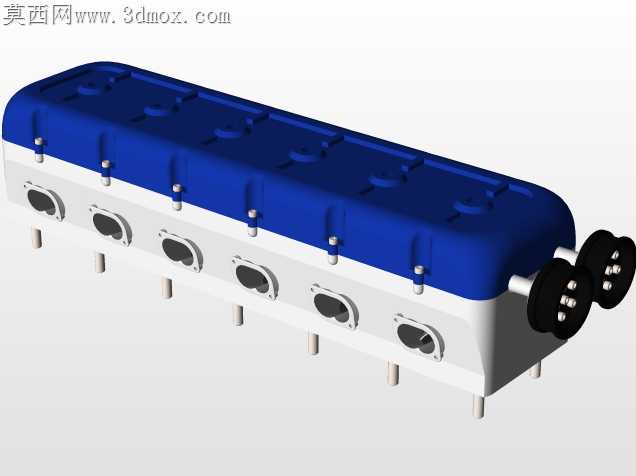

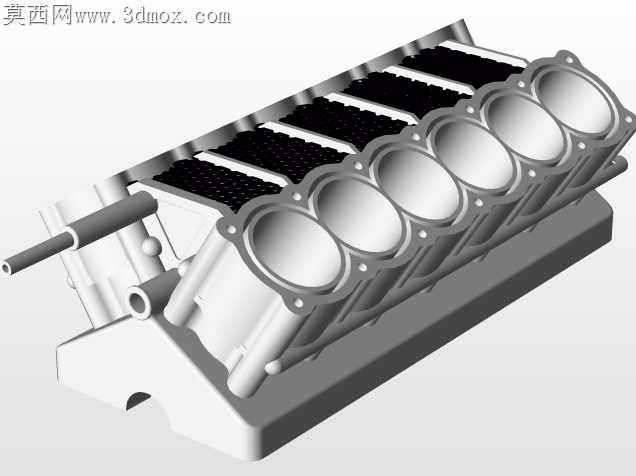

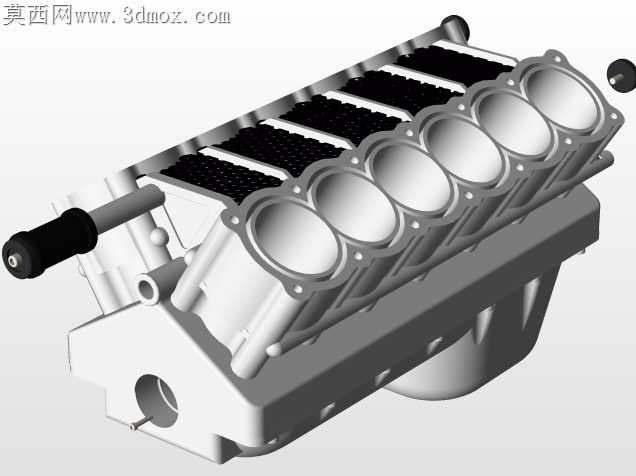

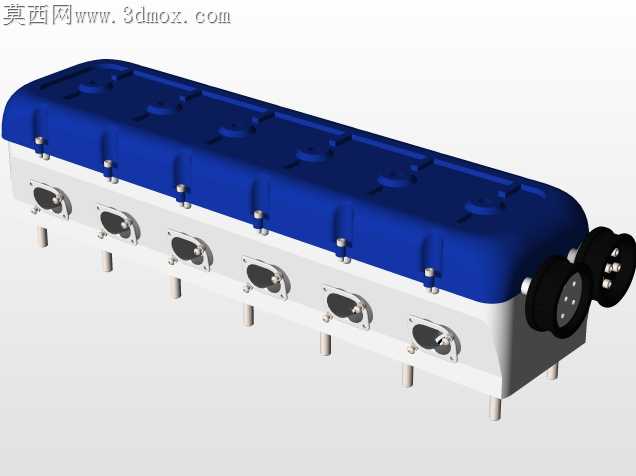

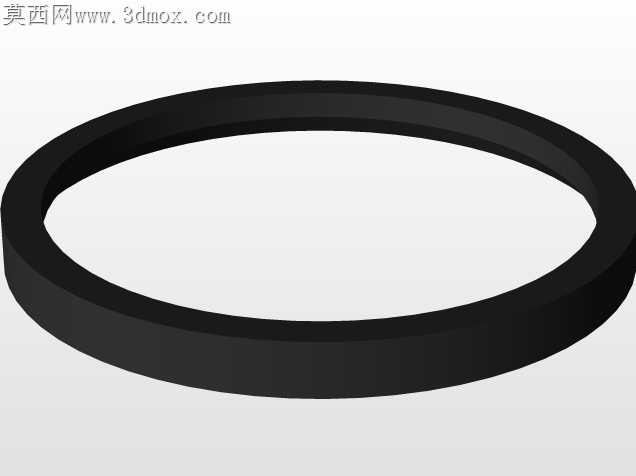

大排量V型动力单元的加工适配一直是小批量试制环节的核心痛点，缸体夹角的精度偏差会直接导致两侧进气管路装配错位，连带引发排气歧管热应力集中，高转速工况下甚至出现密封面渗漏的隐患。这套三维结构在缸盖紧固点位的排布上做了针对性适配，每侧缸盖的螺栓孔位避开了冷却水道的薄壁区域，加工时不会因为钻头进给量波动打穿水道壁，缸体顶面的密封槽预留了0.12mm的压缩余量，适配常规冲压成型的金属气缸垫，不需要额外定制密封件就能满足静态保压测试要求。

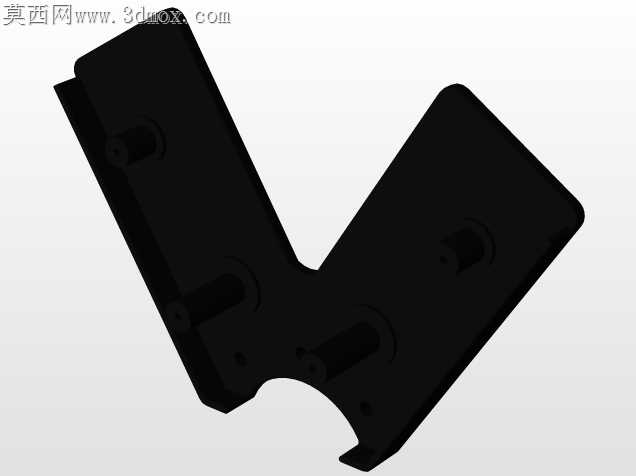

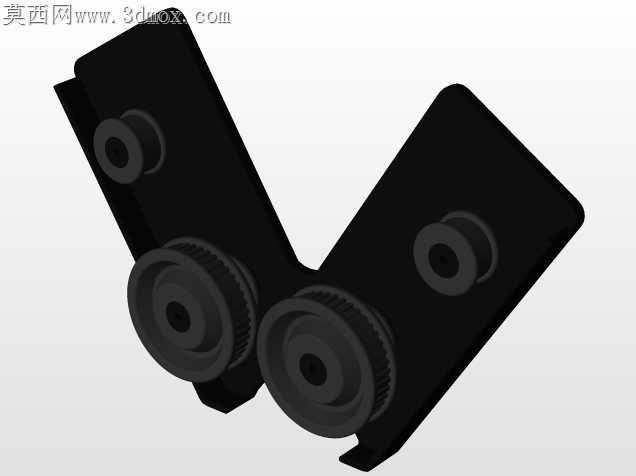

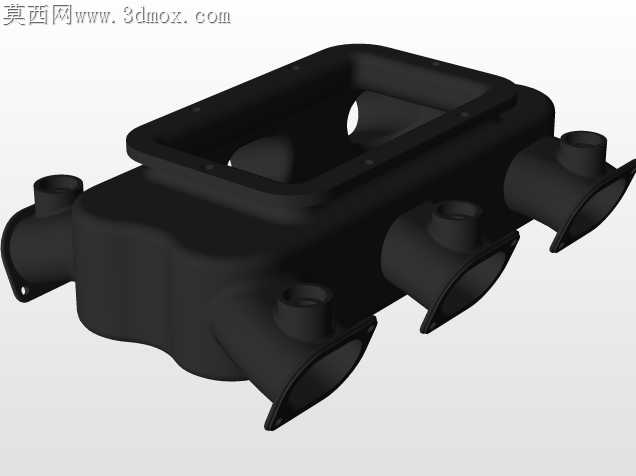

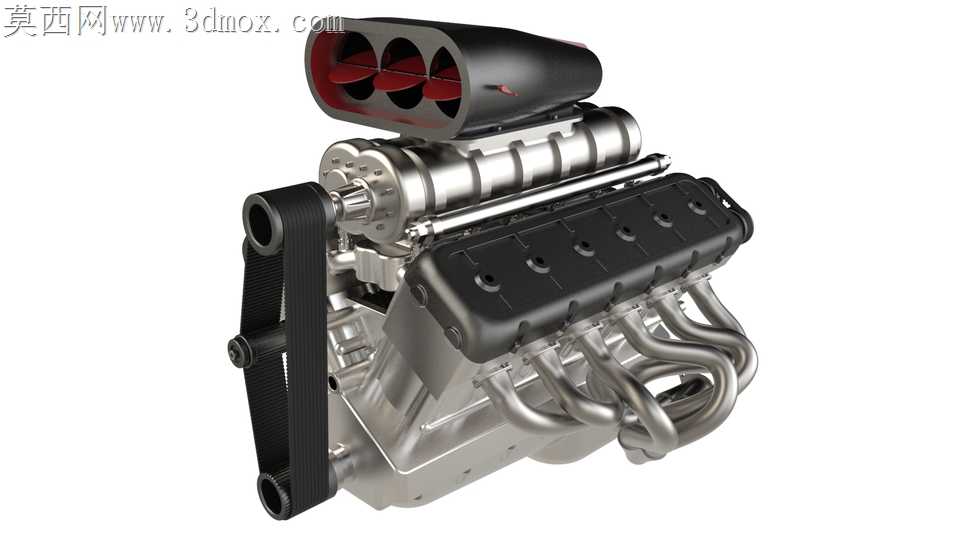

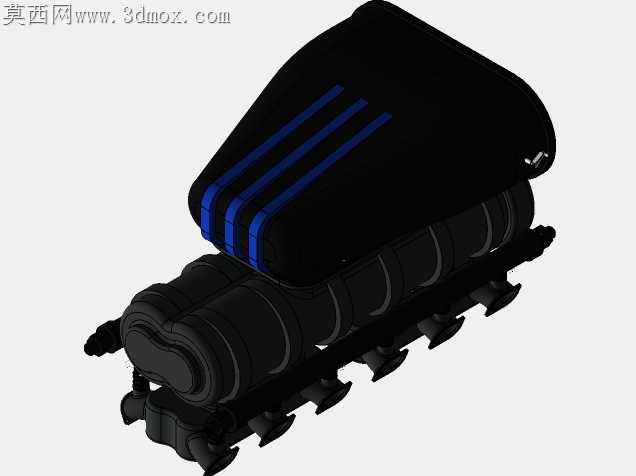

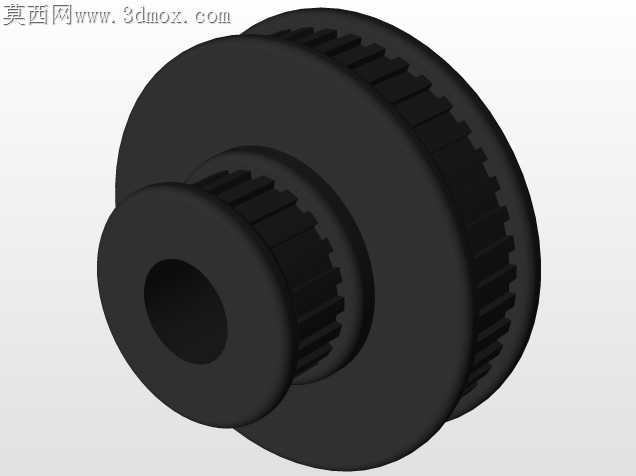

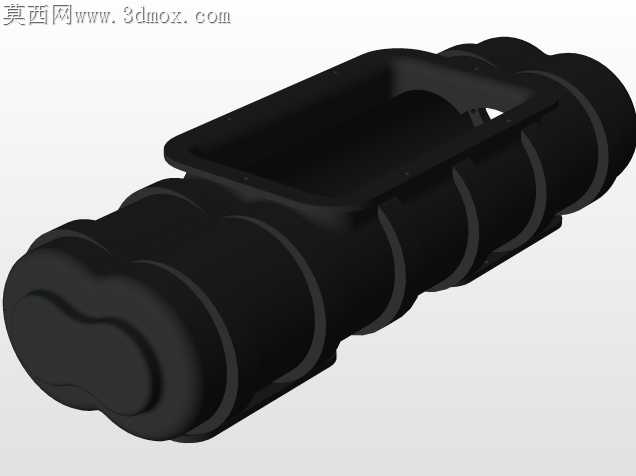

外露的皮带传动结构没有做理想化的无间隙设计，张紧轮的安装座预留了3mm的调节行程，装配时可以根据皮带实际生产的公差调整张紧力度，避免过紧导致的曲轴端附加载荷过大，也不会因为过松出现高转速打滑丢转。顶部的机械增压壳体与进气歧管的连接法兰做了定位止口设计，止口深度1.5mm，装配时不需要反复调校同轴度，只要螺栓按对角顺序紧固就能保证密封面完全贴合，不会出现增压压力泄漏的问题。

排气歧管的弯管曲率做了加工适配调整，每一段弯管的弯曲半径都大于管径的1.5倍，不管是采用不锈钢弯管一体成型还是砂型铸造，都不会出现管壁过薄或者内部砂孔的问题，歧管与缸盖排气口的对接面统一了平面度要求，铣加工时一次走刀就能完成所有接合面的加工，不需要多次翻面装夹找正，能有效缩短单件加工的辅助工时。

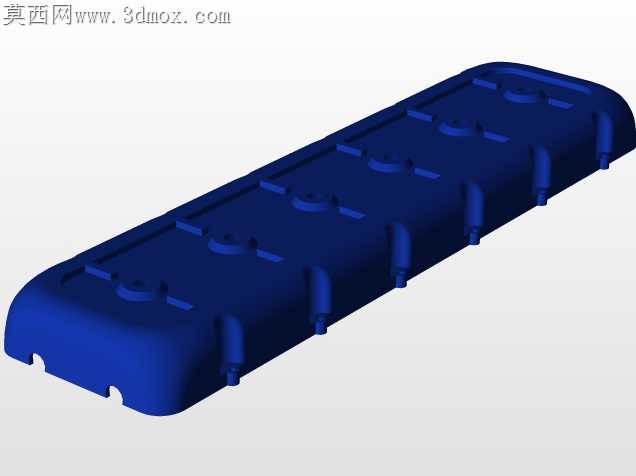

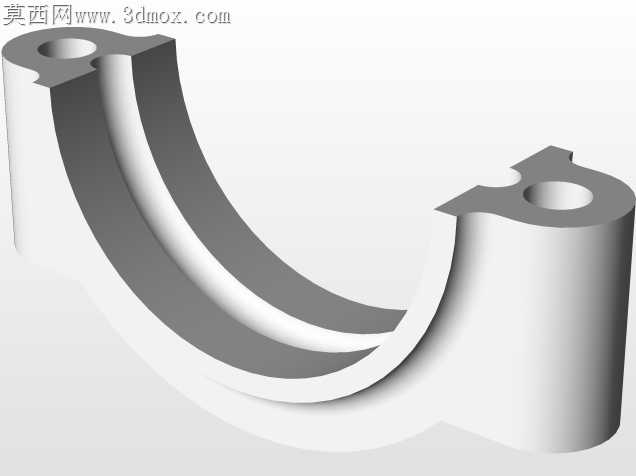

缸体两侧的附件安装位做了统一的基准设计，发电机、水泵等附件的安装孔位都以缸体主轴承孔的中心为加工基准，装配时不需要额外添加调整垫片就能保证皮带轮的共面度，减少皮带偏磨的概率。气门室盖的造型没有做过多的复杂曲面凸起，平面区域占比超过80%，冲压或者压铸成型时脱模阻力小，成品的表面缺陷率能降低40%左右，后期做表面喷涂处理时也不需要复杂的遮蔽工装。

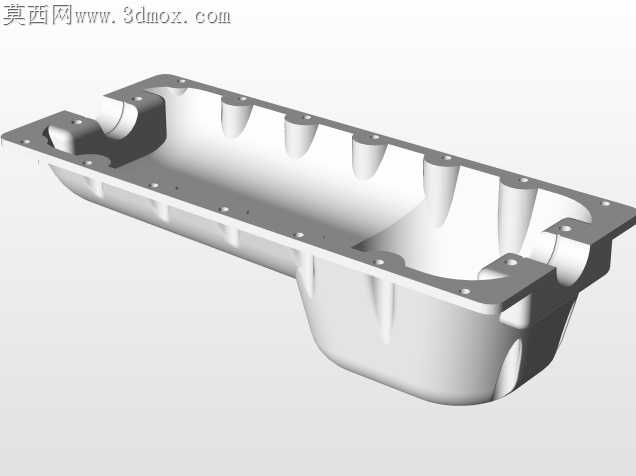

油底壳的连接法兰做了加宽处理，螺栓孔间距控制在80mm以内，紧固后法兰的变形量均匀，不会出现局部密封压力不足导致的机油渗漏，放油螺塞的位置设计在油底壳最低处的侧方，既不会因为车辆行驶时托底磕碰损坏螺塞，也能保证保养时机油可以完全排放干净，没有残留的旧机油淤积在壳体内。
