VetusM3.29船用发动机安装结构设计

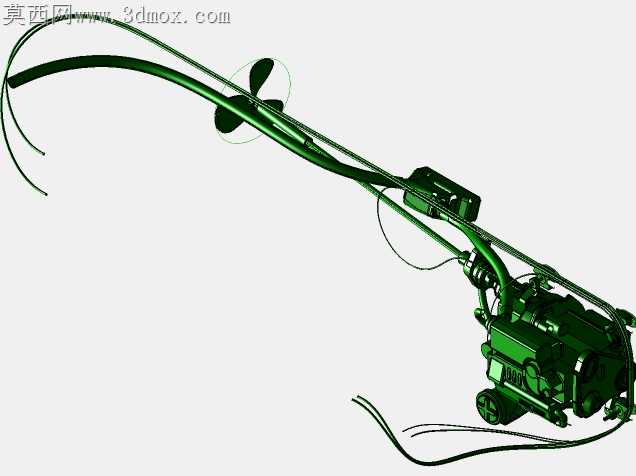

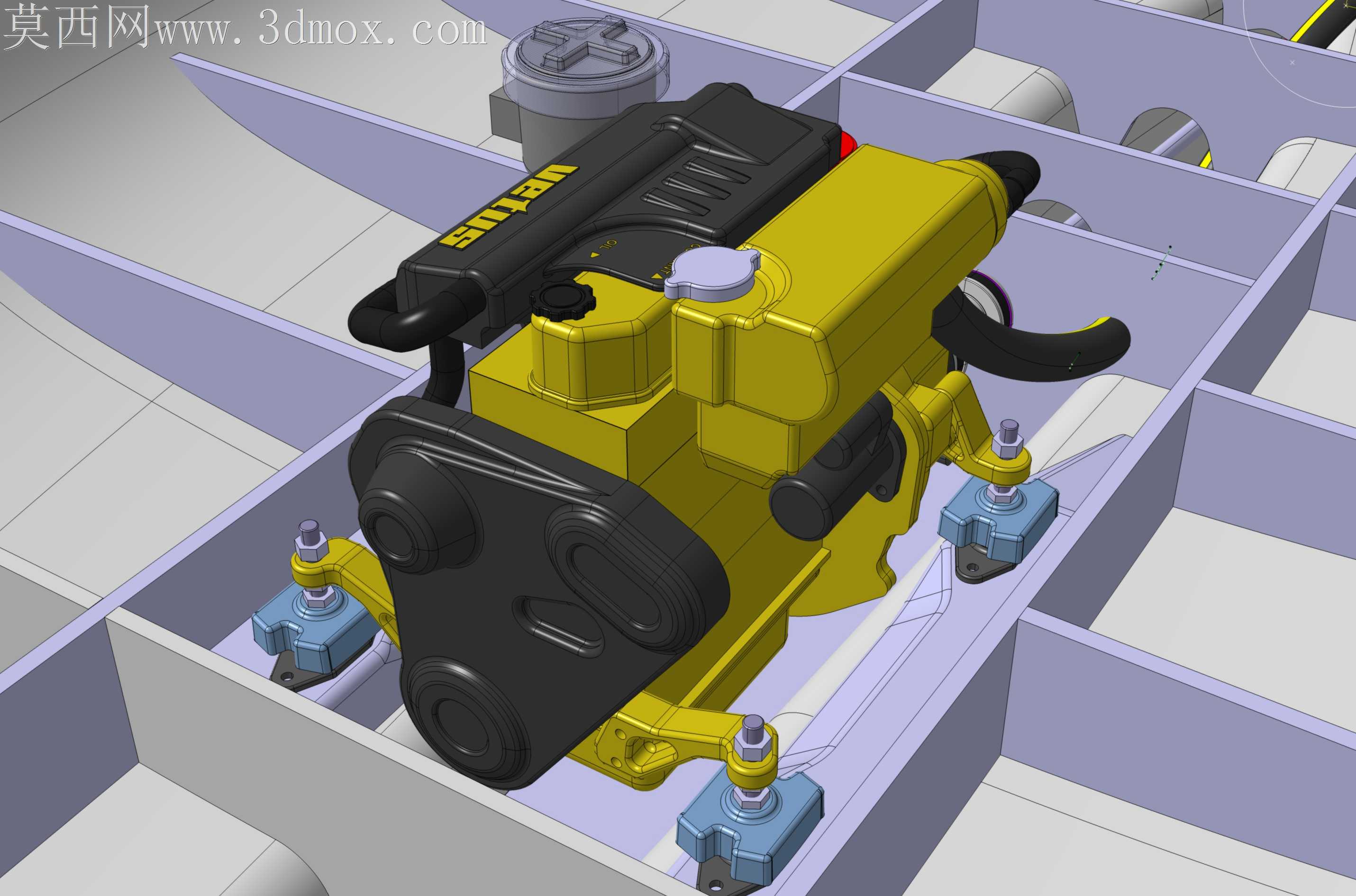

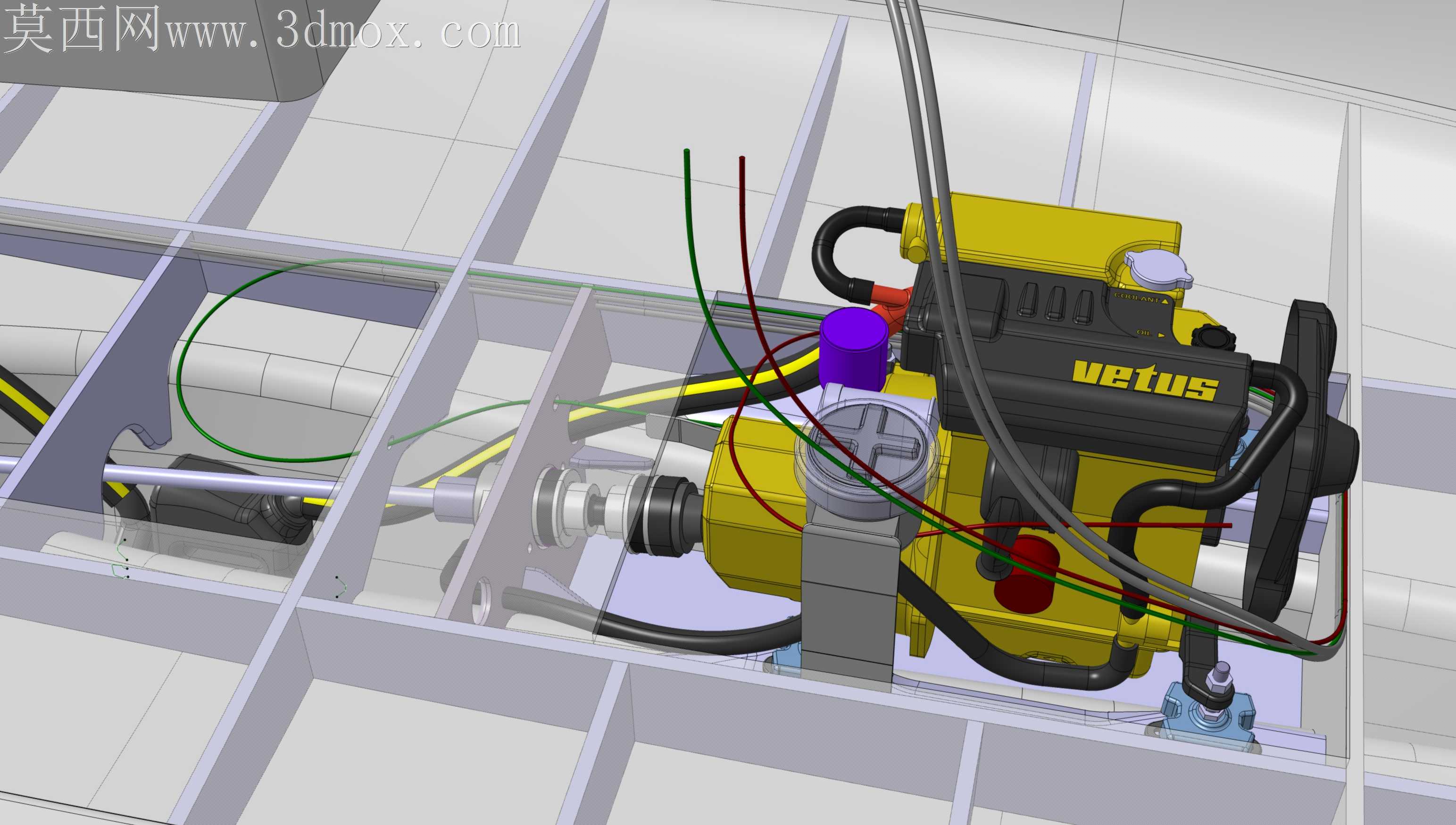

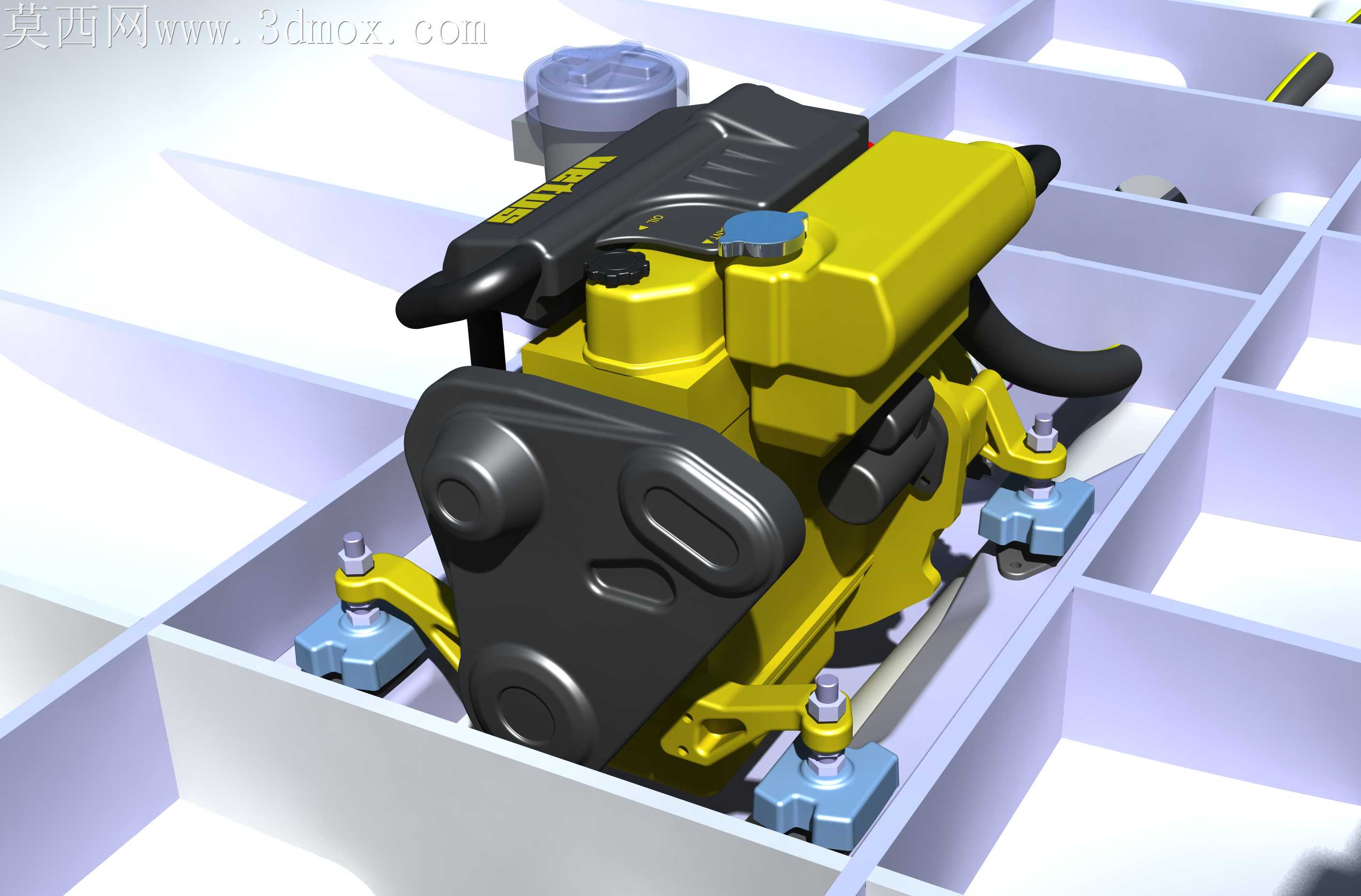

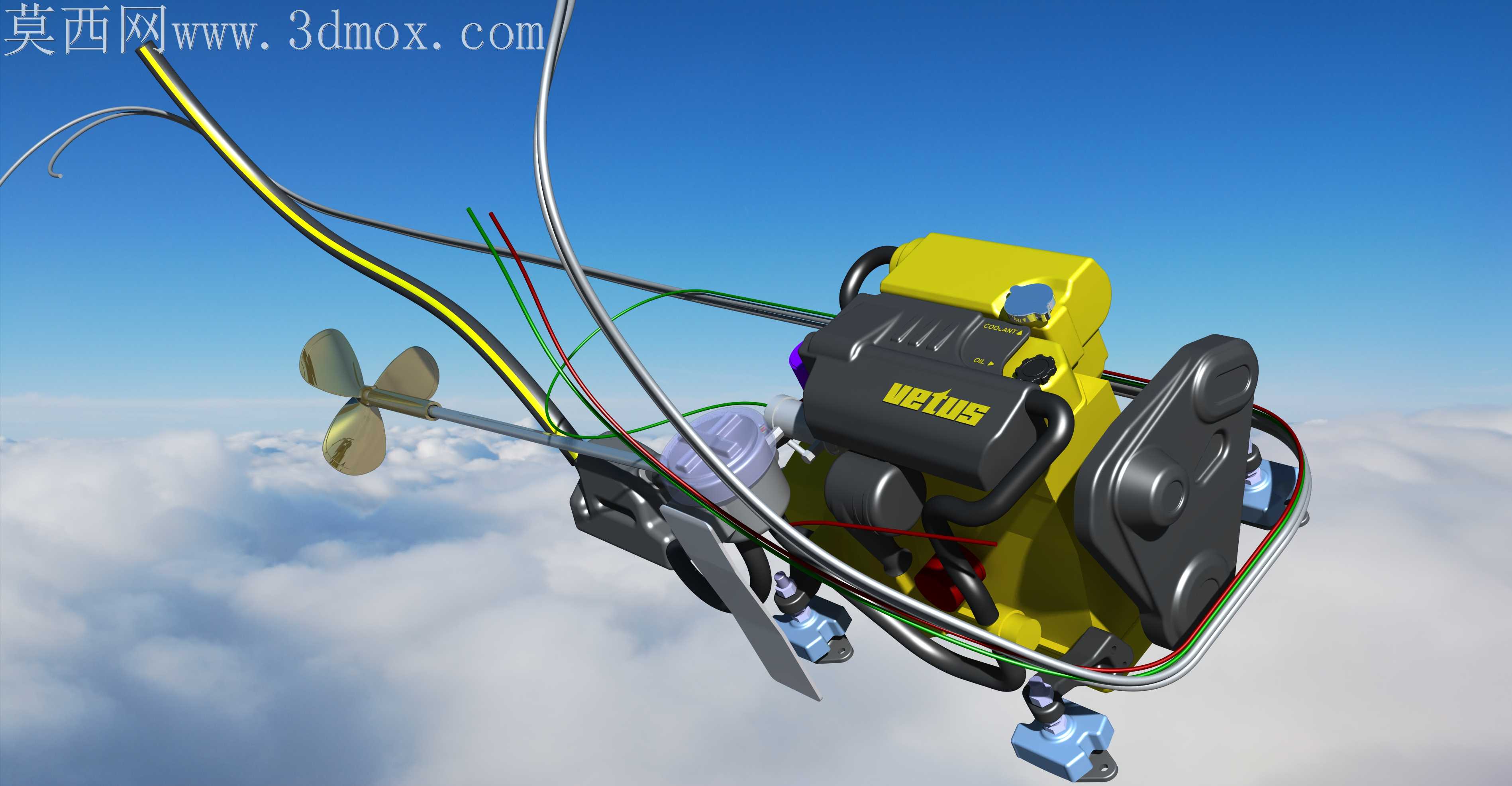

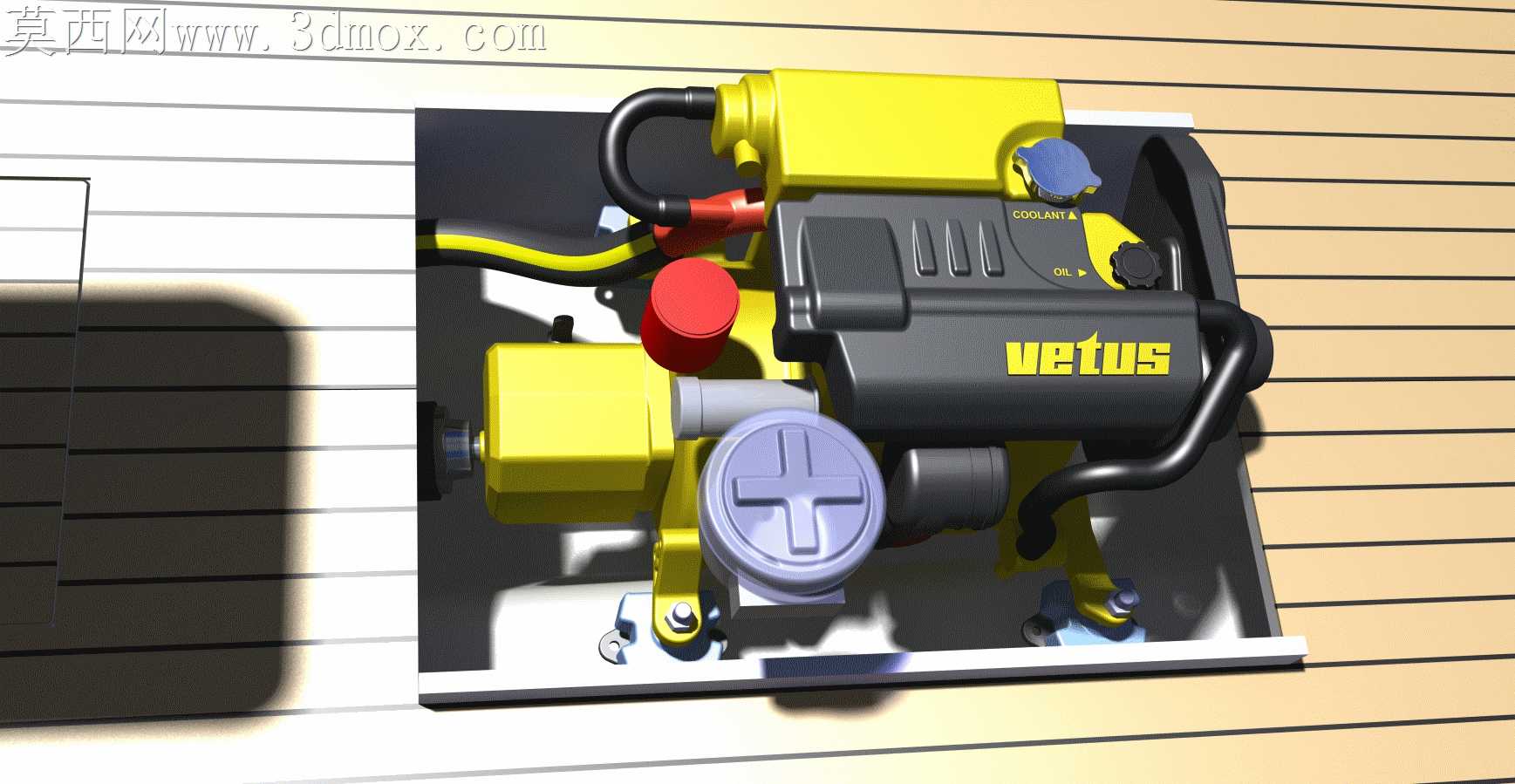

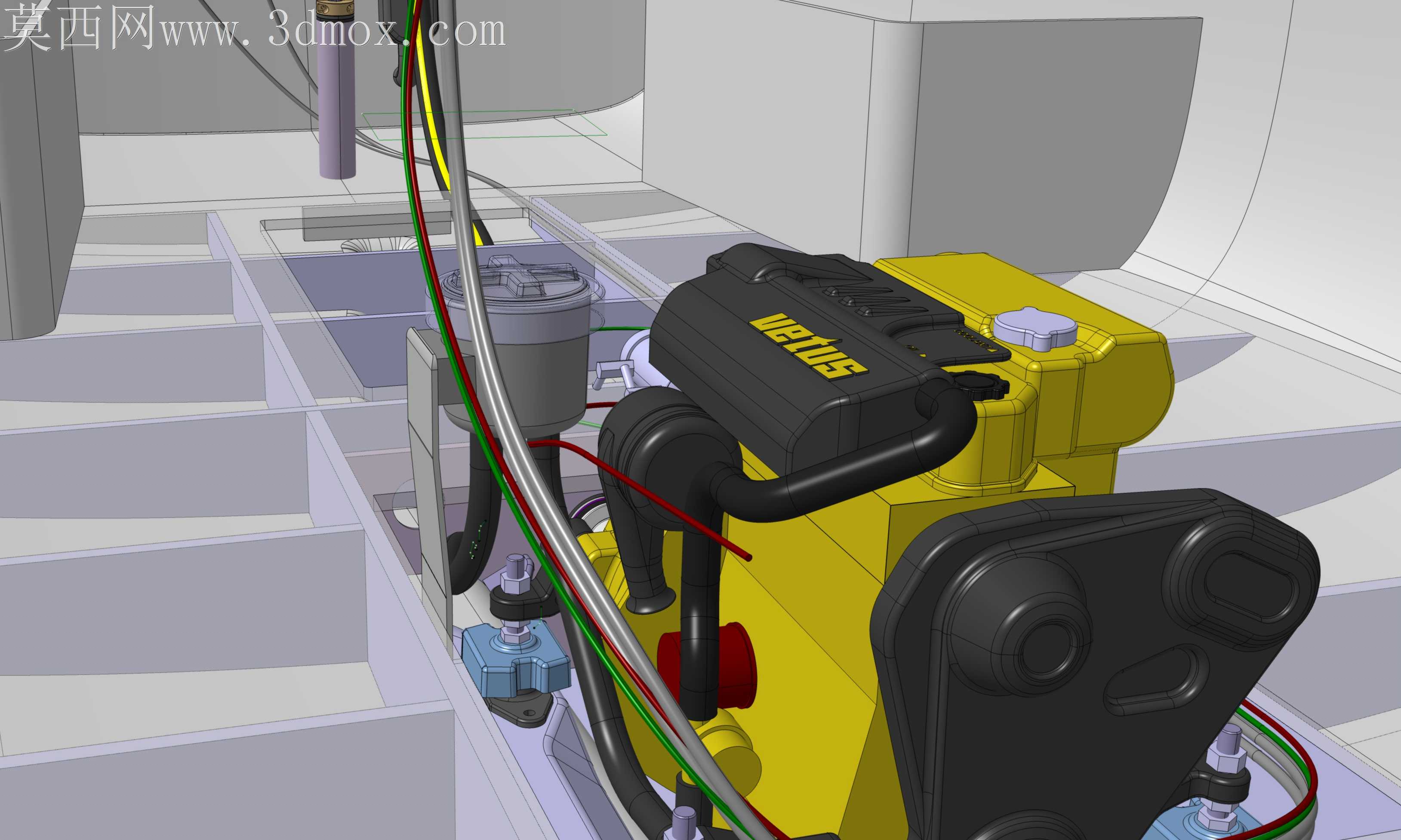

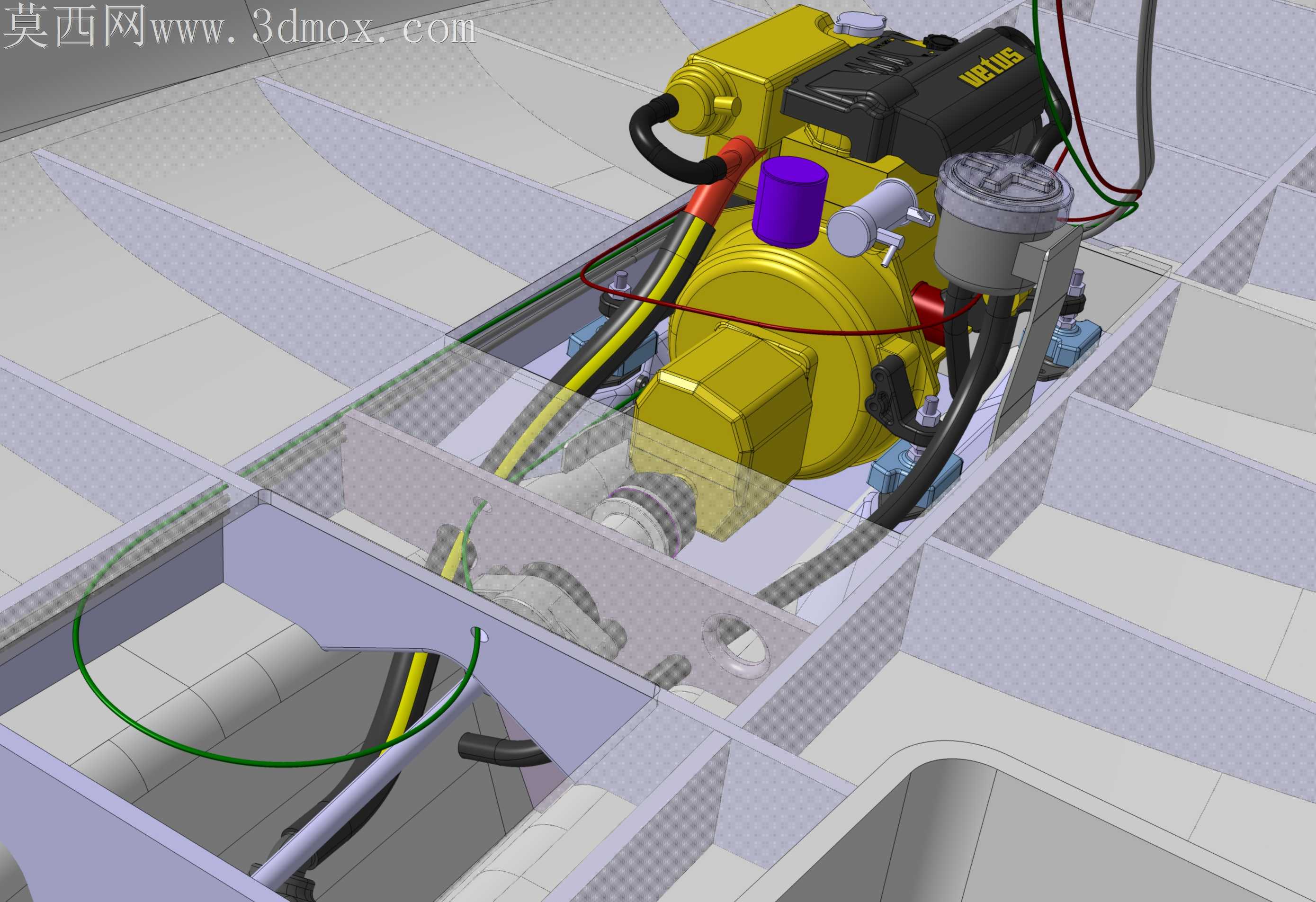

船用发动机安装场景长期受舱内空间局促、船体持续振动、盐雾潮湿环境三重约束，常规落地式安装架很容易出现固定螺栓疲劳断裂、管路干涉磨损、维保操作空间不足的问题，这套安装结构的设计完全围绕实船装配的落地痛点展开。机脚固定位没有采用通用的平置安装面，而是做了带3度倾角的减震垫贴合面，匹配船体龙骨的安装坡度，避免减震垫长期受剪切力出现过早老化开裂，固定孔位特意做了长圆孔余量，现场安装时可以根据舱内实际焊接的基座偏差做前后12mm范围内的微调，不用在现场二次扩孔破坏基座的防腐层。外围走的燃油管、冷却水管、控制线束没有随意捆扎在机体外壳上，每处固定卡箍的位置都避开了机体的高温区域和振动剧烈的缸头部位，管路走向特意留出了手指操作的空间，后续更换滤芯、检修线路时不用大范围拆解周边零件。螺旋桨输出轴的连接端做了同轴度限位台阶，装配时不用反复打表找正，台阶面贴合后就能保证轴系跳动量控制在0.05mm以内，减少轴封漏水和运转异响的概率。机体侧方的检修预留空间完全匹配小型船舶舱内的操作半径，更换机油滤芯、调整皮带张紧度时，工具可以直接伸到操作位，不用额外抬升发动机或者拆解周边舱板。表面处理的细节也贴合船用场景，外露的金属支架都做了圆弧过渡，没有尖锐棱角，避免安装时刮破舱内的隔音棉或者划伤操作人员，线束外层的防护套特意选了耐盐雾的材质，固定卡箍都带橡胶衬垫，不会因为长期振动磨破线束外皮。整套安装结构没有做多余的装饰性设计，每一处结构细节都对应实船安装时会遇到的实际问题，小到卡箍的安装方向、固定螺栓的露出长度，都考虑到了狭小舱内的操作便利性，装配完成后不会出现零件干涉、维保困难的问题，能直接适配小型船舶的动力舱安装需求，减少现场改装的工作量。
