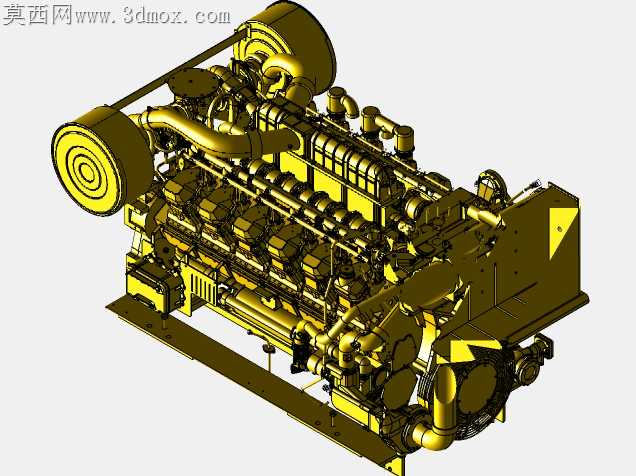

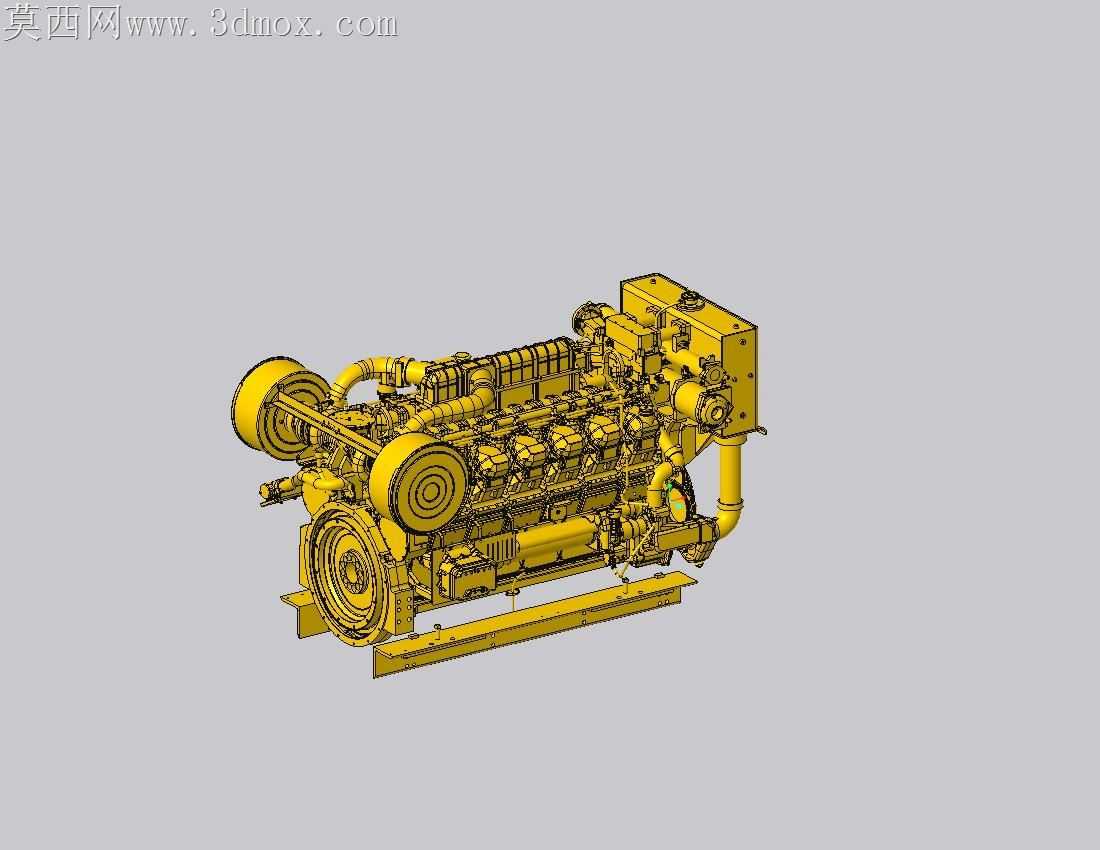

G3512天然气石油工业用发动机结构设计

油气开采现场的动力机组常年在高尘、重载、连续运转的工况下服役，很多同类型机型在实际装配时容易出现管路干涉、检修空间不足的问题，这款G3512机型的三维结构在设计阶段就针对这些现场反馈的痛点做了针对性的结构优化。缸体两侧的进排气歧管排布没有采用常规的对称式布局，而是根据油气田现场常用的管线接驳方向，将燃气进气接口预留到了机组左侧靠下的位置，避开了日常巡检时操作人员的通行路径，也减少了外接管线弯折带来的流阻损失。顶部的气门室罩盖固定螺栓做了沉台避让处理，每个螺栓孔周边都预留了足够的套筒操作空间，不用在后期维护时额外拆卸周边的管线附件就能完成气门间隙调整作业。机组前端的双轮系传动结构，张紧轮的安装座做了腰型孔的冗余设计，现场更换皮带时不需要撬动飞轮或者拆解前端盖，只需要松掉张紧轮固定螺栓就能完成皮带拆装，能把单根皮带的更换时间压缩四十分钟以上。油底壳的底部放油口特意做了倾斜式的导流结构，换机油时不会在壳体内残留过多旧油，也不用在放油时额外接很长的引流管，避免现场油污污染。两侧的涡轮增压器安装支架没有采用一体化的铸造结构，而是拆分成了三个可单独拆卸的连接块，哪怕长期受高温震动出现支架开裂，也只需要更换损坏的单块构件，不用整体更换整个支架，大幅降低现场运维的配件成本。机组底座的安装孔位做了长圆孔设计，适配油气田现场不同规格的安装基座，不用在现场二次扩孔就能完成机组固定，减少现场安装的加工工作量。外露的燃油管、润滑油管都做了管卡固定点位的优化，每段管路的固定点间距控制在三百毫米以内，避免机组长期运转时管路出现共振磨损，也能减少管路接头处因为震动带来的渗漏风险。缸盖的冷却水腔流道在结构设计时做了圆角过渡处理，减少冷却水流动时的阻力，也避免流道尖角处长期受水流冲蚀出现穴蚀问题，延长缸盖的使用寿命。
