铸造产线往复式打蜡涂布执行机构

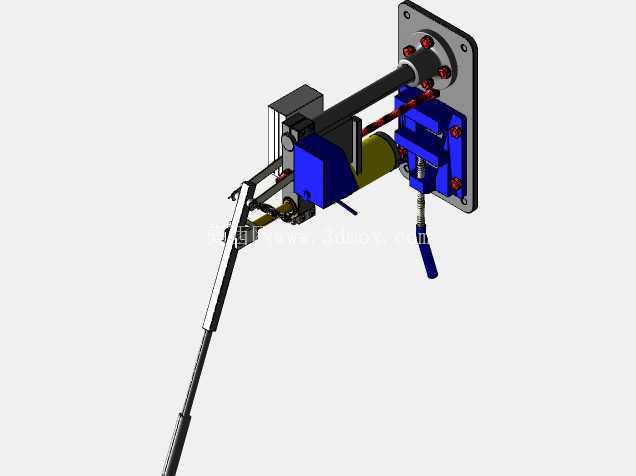

　　这套执行机构主要面向金属型重力铸造、低压铸造的模具日常运维工位，在连续生产的节拍间隙，完成模具型腔表面脱模蜡层的均匀涂布作业，替代传统人工手持毛刷打蜡的操作，避免人工涂布时蜡层厚薄不均、边角位置漏涂导致的铸件粘模、表面拉伤问题，同时减少操作人员近距离接触高温模具的烫伤风险，适配多班次连续生产的铸造车间作业场景。从结构设计逻辑来看，整套机构采用壁挂式安装布局，安装基准为一块带定位销孔的方形安装法兰板，法兰板上预留4个M8规格的螺栓过孔，孔位呈矩形分布，横向孔距72mm、纵向孔距90mm，安装时可直接固定在铸造机的定模侧机架立板上，不需要额外搭建独立支撑机架，安装后机构整体向外伸出的最大长度为320mm，垂直方向的活动行程范围为180mm，不会与模具开合模的运动轨迹产生干涉，安装边界适配市面上多数开模间距在300-500mm的重力铸造模具。

　　动力传递部分采用小型直流减速电机作为动力源，电机输出端连接曲柄滑块机构，将电机的旋转运动转化为涂布摆臂的往复直线摆动，摆臂的摆动频率可通过匹配电机减速比调整，常规工况下设置为每分钟12次往复，既保证蜡层涂布的覆盖效率，也避免摆臂运动速度过快导致蜡液飞溅。摆臂末端预留通用的夹装接口，可根据模具型腔的轮廓形状更换不同材质的涂布头，平面型腔可搭配毛毡涂布块，带深槽、加强筋结构的复杂型腔可更换尼龙毛刷头，夹装接口采用快拆式顶丝固定，更换涂布头的操作时间不超过30秒，适配快速换产的生产需求。

　　蜡液供给部分集成在摆臂的固定座上，采用微型重力供料壶，储液容量为150ml，供料流速可通过座体上的微调旋钮调节，根据环境温度、蜡液粘稠度调整出液量，避免蜡液供给过多在型腔表面形成流痕，或是供给不足导致涂布断档。整套机构的运动副位置都加装了耐高温的自润滑铜套，可适应铸造工位周边长期60-80℃的环境温度，不会因为高温导致润滑脂干涸出现运动卡滞，所有外露的紧固件都采用内六角圆柱头螺钉，方便日常维护时快速拆装，电气接线端预留快插航空接头，机构整体更换时不需要重新逐根接线，能将设备维护的停机时间压缩到最短。

　　在实际投产使用中，这套机构的涂布一致性远高于人工操作，蜡层厚度的偏差可控制在0.02mm以内，能有效降低铸件的脱模阻力，将单模次的开合模辅助时间缩短8秒左右，对于日产300模次的铸造产线来说，单班次可累计节省40分钟的辅助作业时间，同时因为蜡层涂布均匀，铸件表面的粘模缺陷率可降低60%以上，减少后续铸件打磨、补焊的后处理工作量。设计过程中特意将所有的传动部件都设置在安装法兰的内侧，也就是靠近机架的一侧，涂布摆臂运动时没有向外突出的尖锐结构，避免操作人员在周边作业时发生磕碰，供液管路全部内嵌在摆臂的结构槽内，外部采用不锈钢波纹管防护，不会被飞溅的高温铝液烫损管路，整体结构的防护等级适配铸造车间多粉尘、多飞溅的作业环境，不需要额外加装防尘护罩就能长期稳定运行。
