姆霍磨铸造用成型模具结构设计

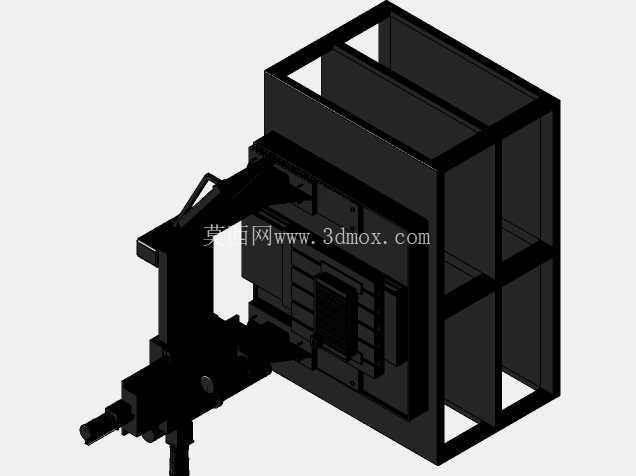

　　这套模具主要面向有色金属压铸件后续精整工序的姆霍磨加工工位配套使用，在铸造车间的后处理产线中，承担铸件浇口残留、飞边毛刺的精准磨削定位装夹功能，区别于通用磨削工装，其结构完全匹配特定轮廓压铸件的夹持需求，避免加工过程中工件移位导致的尺寸超差问题。从结构布局来看，模架部分采用方管拼焊的框架式主体，后侧预留的开放式空腔一方面用于减重，另一方面可容纳磨削过程中产生的废屑导流通道，无需额外加装护罩即可实现废屑的定向归集，减少车间清理工作量。

　　前端的夹持执行组件采用多块叠层式定位块设计，每块定位块的接触面都对应工件的非加工基准面，装夹时无需反复找正，工人仅需将工件靠紧定位面后扳动锁紧手柄即可完成固定，单工位装夹时间可控制在八秒以内，适配产线每分钟六件的加工节拍。设计阶段优先考虑了安装边界的适配性，整套模具的底部安装孔位完全匹配车间现有姆霍磨设备的工作台T型槽间距，不需要额外制作过渡连接板，到场后可直接吊装固定，底部的支撑脚高度经过精确计算，装夹完成后工件的待磨削面恰好处于砂轮的有效磨削行程中点，不会出现砂轮空程或者行程超限的问题。

　　侧向伸出的调节组件用于适配同系列不同尺寸规格的铸件加工，通过调节锁紧螺栓的位置，可在一定范围内调整夹持开口的大小，覆盖三种相近轮廓铸件的装夹需求，减少车间同类型工装的储备数量，降低工装管理成本。模架的焊接结构全部采用满焊工艺，焊后经过去应力退火处理，长时间承受磨削振动也不会出现焊缝开裂或者定位面偏移的问题，所有与工件接触的定位面都经过淬火处理，表面硬度达到HRC45以上，长期使用不会出现压痕凹陷，保证装夹精度的持续性。在实际应用场景中，这套模具安装在铸造车间的精整工段，配合立式姆霍磨设备使用，工人完成工件装夹后，设备可自动完成进给磨削，加工完成后自动退回到初始位置，整个过程不需要人工干预磨削参数，仅需完成上下料操作即可。

　　模具的侧面预留了气动锁紧组件的安装接口，如果后续产线升级为自动化上下料，可直接加装气缸实现自动锁紧，不需要对模架主体进行二次加工，预留的升级空间可适配未来三到五年的产线迭代需求。前端的磨削避让槽经过精确的轮廓计算，砂轮进给过程中不会与模架本体发生干涉，槽体的宽度比砂轮厚度大两毫米，既保证了足够的避让空间，又不会因为槽体过宽导致废屑飞溅到模架内部的连接缝隙中，日常维护仅需每班结束后用压缩空气吹扫正面即可，不需要拆解清理内部积屑。定位块的安装采用沉头螺栓固定，当定位面出现磨损超差时，仅需松开螺栓更换对应的定位块即可，不需要整体更换模架，备件成本仅为整模的百分之十五左右，大幅降低长期使用的维护成本。整套结构的受力点全部经过有限元校核，在最大磨削力的工况下，模架的最大变形量控制在0.02毫米以内，完全满足精磨工序的尺寸精度要求，不会因为工装变形导致工件磨削尺寸不合格。
