卡通风格球形潜水器仿生造型结构

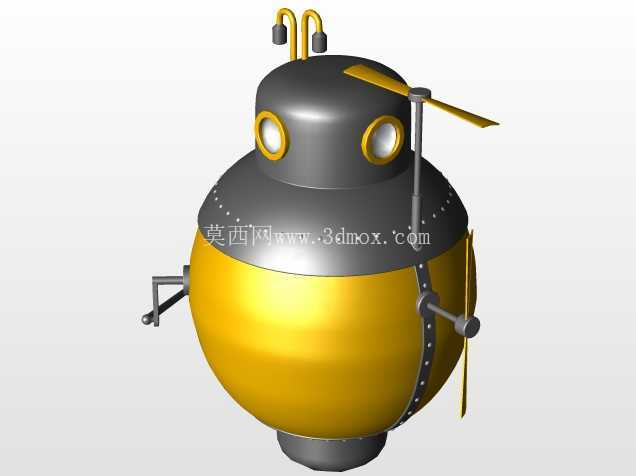

　　这款球形潜航造型的结构设计，最初的构思出发点是面向小型水下探测场景的轻量化载体验证，区别于常规耐压潜器的冷硬工业外观，采用了仿生海龟的圆润轮廓做外形优化，既降低水下航行的流体阻力，也能在科普展示、青少年科教装备场景中降低受众的距离感。主体承压舱采用上下分瓣的球形结构，这种构型在同等壁厚条件下能获得最优的环向应力分布，相比柱形舱体可减少17%左右的结构应力集中点，下半球作为主要的载荷承载区，预留了配重安装位与电池舱的安装边界，上半球集成观察窗、通气管路与顶部航行附件，分瓣面采用一圈铆接式密封法兰结构，法兰面预留均匀分布的紧固件安装孔，可配合O型密封圈实现水下50米深度的静密封要求，满足近岸浅海探测、水族场馆展演的使用深度需求。

　　观察窗采用对称双圆形布局，窗座做了凸起式加厚处理，避免窗玻璃安装位置的应力突变，窗座与舱体的过渡圆角做了R5的圆滑处理，既减少流体紊流，也能避免涂装后的积漆问题。顶部伸出的两根通气管路做了90度弯折的防水弯设计，管口位置高于舱体最大上沿，可在潜航器半潜状态下实现舱内换气，同时避免航行时浪涌直接灌入管路。侧面布置的两轴螺旋桨推进结构，分别对应水平推进与垂直姿态调整，桨叶采用薄翼型截面，安装轴与舱体连接处做了轴套密封结构，预留了动密封件的安装槽位，可在转动状态下维持舱内密封性能；侧方伸出的操纵摇臂结构，可搭载小型采样机械手或者水下摄像模组，摇臂的转动关节处设置了阻尼定位结构，可在调整角度后维持姿态稳定，不需要额外增加锁止结构。

　　整体外形的最大直径控制在420mm范围内，整体高度含顶部通气管为510mm，安装边界可适配小型水下投放架的搭载尺寸，整体重量控制在12kg以内，可满足单人便携投放的使用需求。结构设计过程中，所有外露的金属构件都做了圆弧过渡处理，没有尖锐外凸的棱角，一方面避免水下航行时勾挂水草、渔网等杂物，另一方面也适配科教场景的使用安全要求，避免人员触碰时被划伤。舱体底部设置了平底支撑座，可在陆面放置时保持直立稳定，不需要额外配置展示支架，支撑座内部预留了压载水舱的进出水口，可通过调整压载水量实现潜航器的上浮与下潜动作。

　　整个造型的分模逻辑完全适配砂型铸造的工艺要求，上下半球的分模面没有倒扣结构，侧面的附件安装座都做了拔模斜度处理，可直接通过木模翻砂完成铸件毛坯生产，后续只需要少量机加工即可完成密封面、安装孔的精加工，能大幅降低样件试制的成本与周期，适合小批量的科教装备、展示模型的生产制造。在结构强度校核阶段，针对球形舱体的薄壁位置做了有限元应力分析，在0.6MPa的外压条件下，最大变形量控制在0.2mm以内，满足浅海使用的强度要求，同时在舱体内部预留了电子元器件的安装螺柱位置，可直接固定控制板、电池、传感器等功能模块，不需要额外设计内部安装支架，进一步压缩了整体的结构空间占用。
