崎岖地形适配多角度三脚架便携展示装置

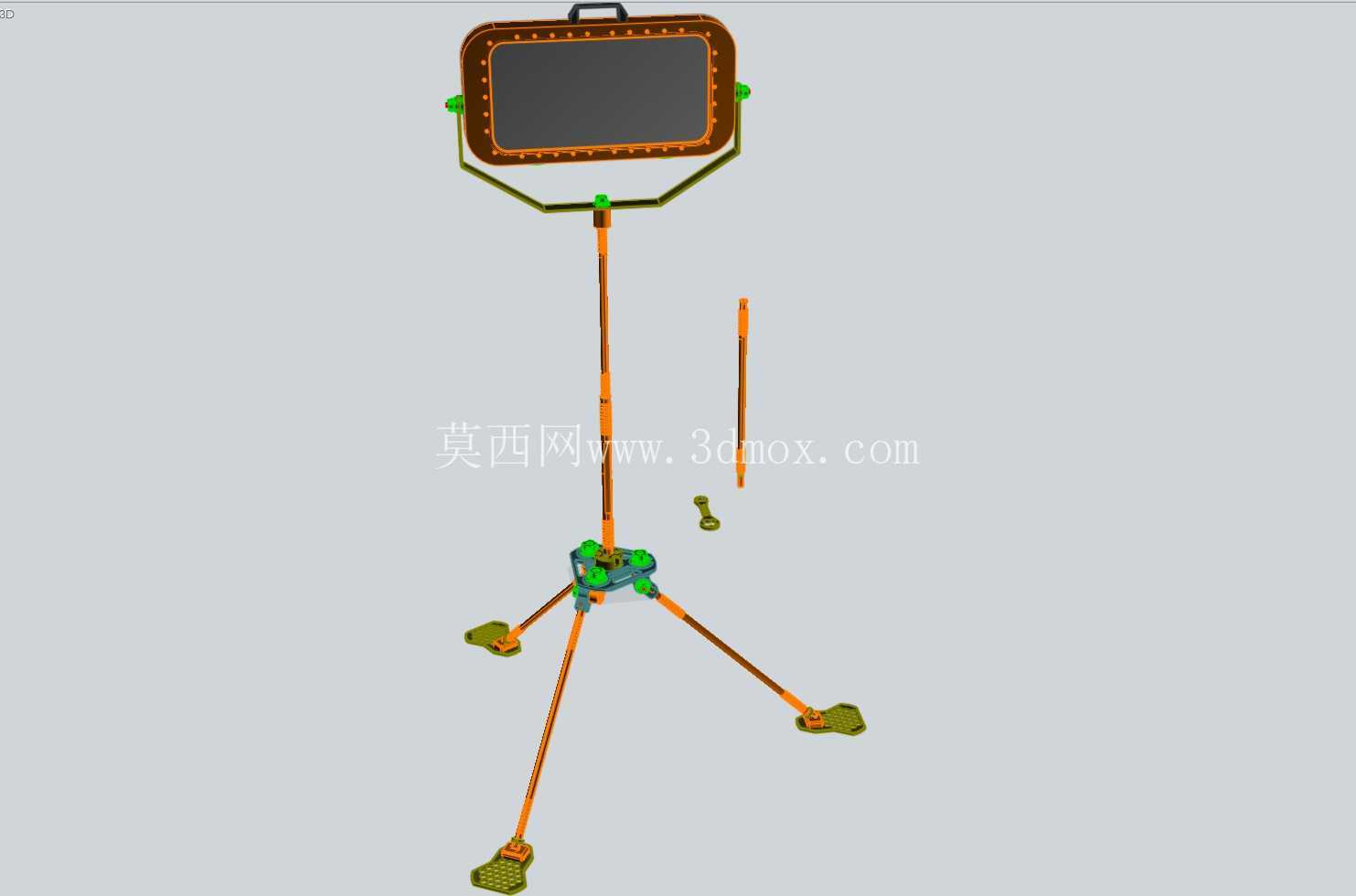

　　这款便携展示装置的核心设计初衷，是解决非硬化铺装场地的临时展示作业需求，常见于户外地质勘探点位的成果公示、野外作业现场的操作指引展示、山地赛事的临时信息播报、应急救援现场的指令公示等场景，这类场景普遍存在地面不平整、作业点位分散、设备需要频繁转场的特点，常规固定式展示架或者普通三脚架无法满足稳定架设、快速调节的需求。从结构组成来看，整套装置分为支撑三脚架主体、高度调节杆、展示屏固定框三个核心部分，三脚架支脚采用分段式伸缩结构，每段支脚都带有独立的锁止结构，单支脚的调节行程可以覆盖0到30度的地面坡度差，支脚末端采用宽面防滑脚垫，接触地面的部分做了锯齿状防滑纹理，在砂石、泥土、草皮等不同质地的非硬化地面都能获得足够的抓地力，避免架设后出现滑移侧翻的问题。

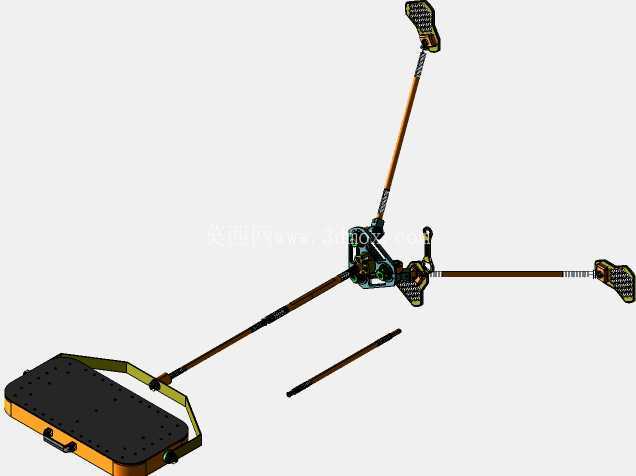

　　支脚与中心杆的连接部位采用万向球铰结构，配合侧边的锁止扳手，松开扳手时三个支脚可以独立调整张开角度与支撑高度，单支脚的最大张开角度可达60度，能够适配台阶、斜坡、碎石堆等存在明显高度差的架设点位，锁止扳手采用偏心轮结构，只需要单次扳动就可以完成锁紧，不需要反复拧动旋钮，适合戴劳保手套的作业人员快速操作。中心升降杆采用多节铝合金型材嵌套结构，每节的配合面做了耐磨衬套，升降过程中不会出现晃动卡顿，杆体侧面带有等距分布的定位孔，配合弹簧插销可以快速锁定展示高度，最低架设高度为1.2米，最高架设高度可达2.2米，能够满足不同观看距离下的视线高度需求，不需要额外垫高或者挖坑调整基础高度。顶部的展示屏固定框采用圆角矩形结构，框体边缘做了橡胶包边，避免转场搬运过程中磕碰损伤内置的显示面板，固定框与升降杆的连接部位采用双轴调节机构，水平方向可以360度旋转，俯仰方向可以在-15度到45度之间调节角度，调节到位后通过侧面的手拧螺丝锁紧，不需要额外工具就可以调整展示面的朝向，适配不同方向的观看人群。固定框的背部带有快装挂板结构，显示面板可以直接卡入挂板完成固定，不需要拧动多颗螺丝，单人在30秒内就可以完成屏幕的安装或者拆卸，提升转场作业的效率。

　　整套装置的所有连接销轴都做了防脱处理，避免频繁拆装过程中零件丢失，所有金属结构件都做了阳极氧化表面处理，在户外高湿度、多扬尘的环境下使用也不会出现锈蚀掉漆的问题，非受力的装饰件采用工程塑料注塑成型，在保证结构强度的前提下尽可能降低整体重量，整套装置收拢后可以放入配套的便携收纳包，单肩即可携带，转场时不需要额外的搬运工具。在安装边界方面，三脚架完全收拢时的直径不超过15厘米，长度不超过1.1米，完全张开后三个支脚的最大外接圆直径为1.2米，架设时只需要清理出直径1.3米左右的平整地面即可，不需要额外做混凝土基础或者地锚固定，单脚的最大承重可达5千克，固定框可以适配15到22英寸的轻薄显示面板，固定框背部预留了走线槽位，供电线和信号线可以顺着升降杆内部的空腔走线，避免线缆外露被勾扯导致设备脱落。

　　在实际作业过程中，作业人员到达点位后只需要将三脚架放置在选定位置，根据地面的平整情况分别调整三个支脚的长度与张开角度，观察中心杆上的水准泡调整到垂直状态后锁死支脚锁扣，调整升降杆到需要的高度后插入插销固定，再将显示面板挂到顶部固定框上，调整好俯仰角度和水平朝向就可以完成架设，整个架设过程单人操作不超过3分钟，不需要其他辅助工具。相比常规的展示支架，这款结构专门针对非平整地面做了适配设计，解决了普通三脚架在崎岖地形无法调平、支脚容易打滑的问题，同时快装结构的设计也大幅降低了现场作业的准备时间，适合需要频繁更换展示点位的户外作业场景使用，结构上没有复杂的传动部件，日常维护只需要定期清理支脚伸缩缝内的泥沙，在铰接部位滴少量润滑油就可以保证长期顺畅使用，不需要复杂的保养流程。
