线性平台用NMEA23-60mm伺服适配连接座

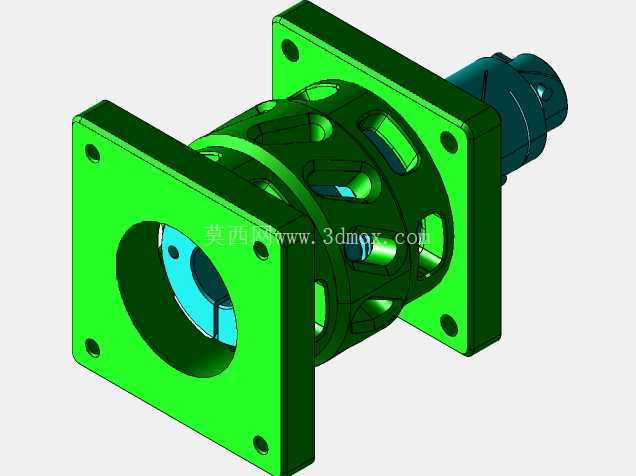

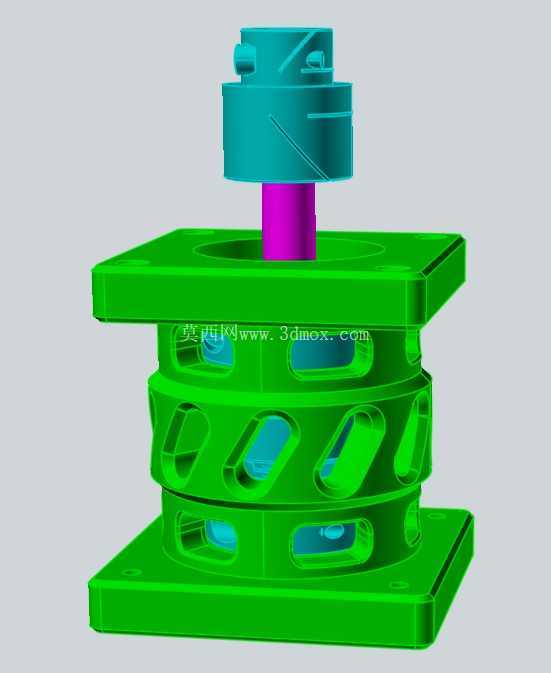

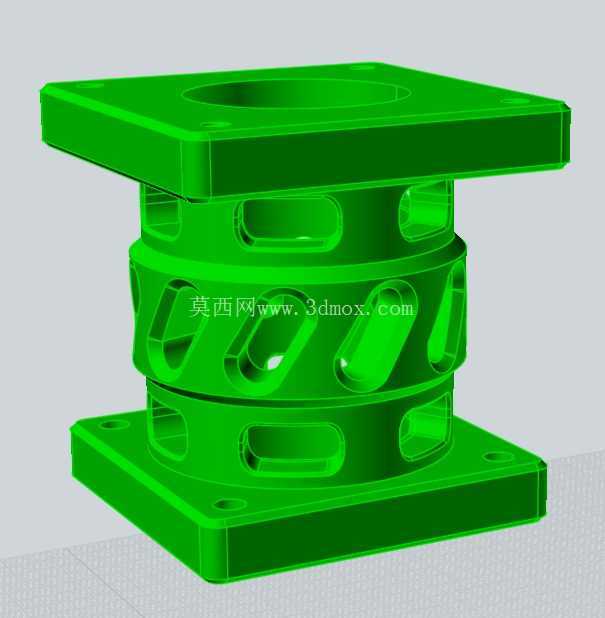

　　在精密运动控制场景中，线性平台的驱动端同轴度误差、连接刚性不足，一直是影响平台定位精度、重复定位寿命的核心问题，这款适配结构正是针对Aerotech ATS100-200系列线性平台的驱动对接需求开发，专门解决NMEA23规格伺服电机与平台本体之间的安装匹配问题。从实际装配逻辑来看，该结构两端分别设置标准安装法兰，靠电机侧的法兰匹配NMEA23伺服的安装孔位，靠平台侧的法兰完全贴合ATS100-200线性平台的驱动端安装面，中间的镂空承力结构在保证整体连接刚性的前提下，尽可能削减了自身重量，避免额外负载增加伺服电机的转动惯量负担，同时镂空结构也能为联轴器的安装、后期维护调整预留足够的操作空间，不需要完全拆卸适配器就能完成联轴器的紧固、对中检查作业。

　　设计过程中首先要保证两端法兰的同轴度公差控制在0.02mm以内，否则伺服电机输出轴与平台丝杠输入端的不同轴会带来额外的径向载荷，轻则加速丝杠支撑轴承的磨损，重则导致平台运行过程中出现卡顿、定位精度漂移的问题。法兰上的安装孔采用沉头设计，螺栓锁紧后端面不会突出法兰平面，保证安装面完全贴合，不会出现局部间隙带来的连接松动风险；中间的承力筋条采用对称式布局，各个方向的抗扭刚度保持一致，避免高速往复运动过程中适配器出现形变滞后，影响平台的动态响应性能。

　　从安装边界来看，该适配器整体轴向长度控制在合理范围内，安装后不会额外增加线性平台的总长度尺寸，不需要调整设备原有安装空间布局，两端法兰的安装孔位完全匹配对应部件的标准孔距，现场装配时不需要二次打孔、修配，直接通过标准螺栓就能完成锁紧固定。在实际应用场景中，这类适配器广泛用于精密检测设备、微纳加工平台、光学调整架这类对运动精度要求较高的设备中，作为伺服驱动单元与线性运动单元之间的核心连接部件，它的存在既解决了不同规格部件之间的安装尺寸不匹配问题，也通过自身的刚性结构传递伺服输出扭矩，同时承担对中定位的作用，避免电机轴与丝杠直接连接带来的应力集中问题。

　　设计时还考虑到了长期运行的可靠性，整体结构没有薄弱的应力集中点，筋条与法兰的连接处都做了圆角过渡，避免反复交变载荷下出现疲劳裂纹；法兰端面的平面度公差控制在0.01mm以内，保证安装后结合面完全贴合，不会出现微观倾斜带来的角度偏差。对于做精密运动平台集成的工程师来说，这类适配结构不需要从零开始测绘、设计，直接匹配对应型号的平台与伺服规格就能使用，能够大幅缩短设备开发的设计周期，同时经过匹配验证的公差参数也能避免自行设计时容易出现的同轴度、孔位偏差问题，减少装配调试阶段的对中调整工作量。在选型适配时，只需要确认线性平台的驱动端安装规格、伺服电机的法兰规格，就能直接匹配该适配器，不需要额外调整电机或平台的安装结构，装配完成后只需要做简单的同轴度校验就能投入使用，相比采用自制转接板的方案，这种一体化的适配结构整体刚性更好，装配累积误差更小，更适合高速、高加速度的精密运动场景。
