户外环境监测气象站原型结构设计

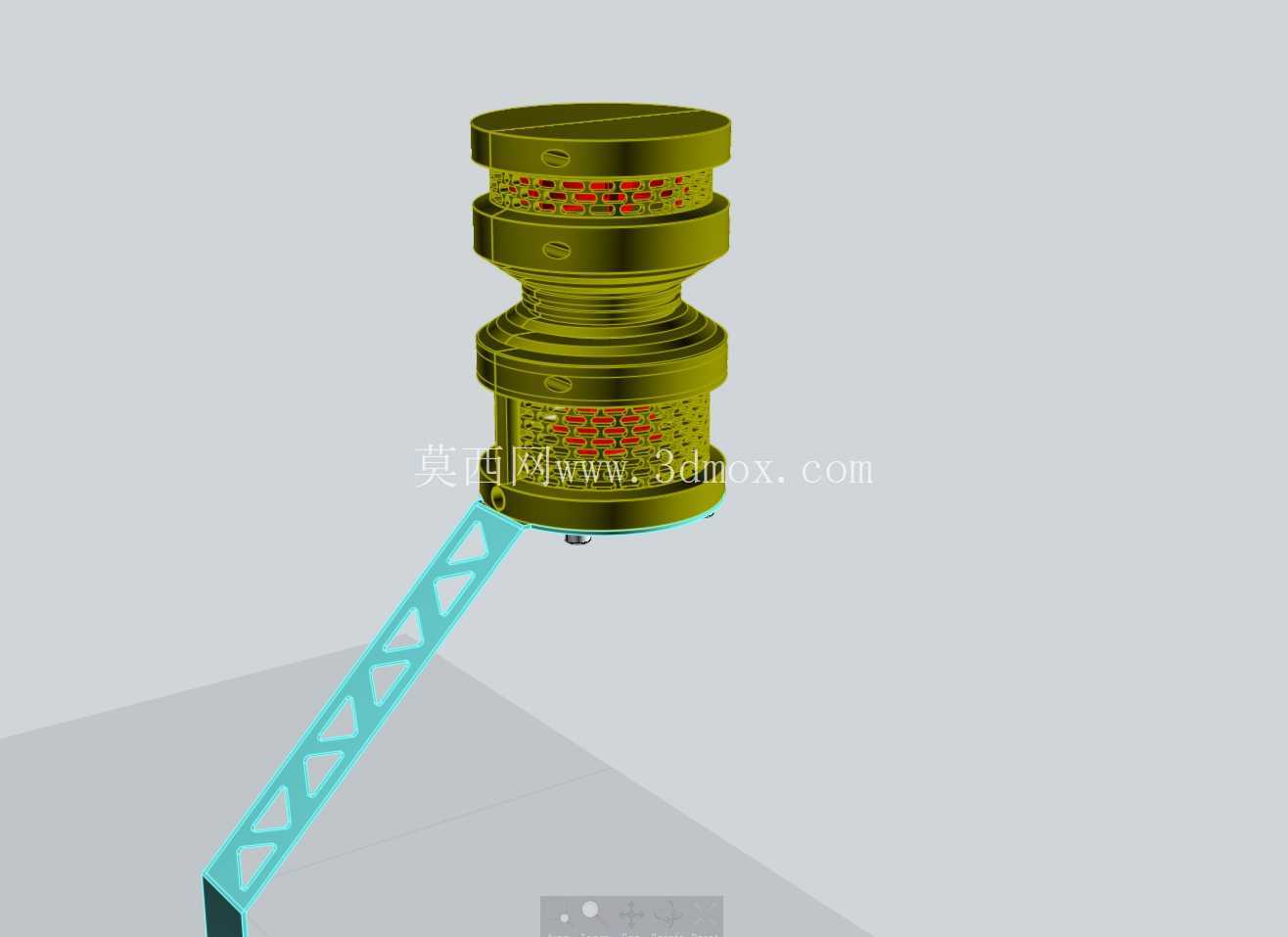

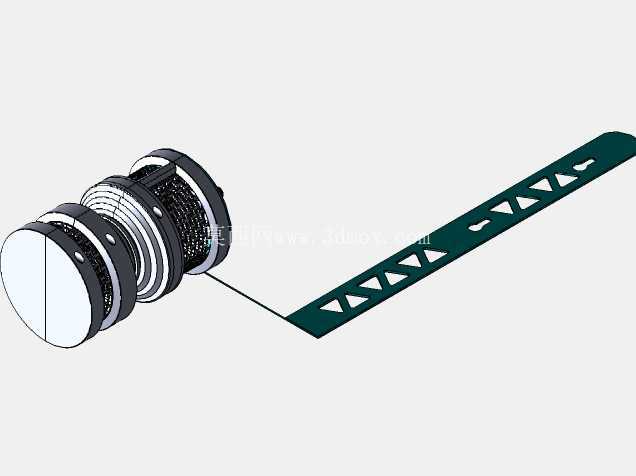

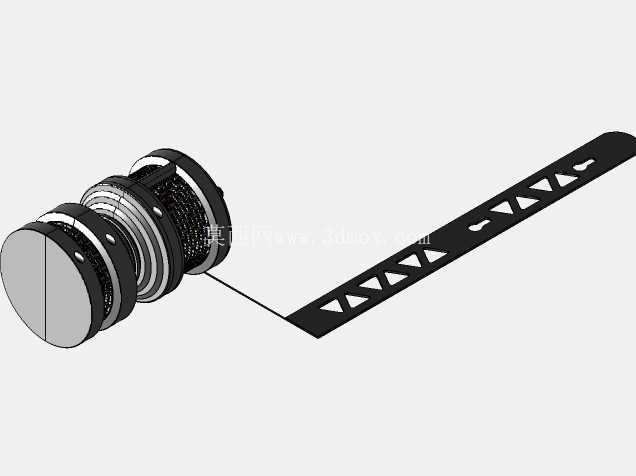

　　这套气象监测站原型结构，核心面向野外长期无人值守的气象数据采集场景设计，可适配农田墒情监测、山区气象哨布设、工业园区边界环境监测、景区气象预警点位等多种户外部署需求，结构设计上充分考虑了户外长期服役的抗风、防积水、部件检修便利性等实际工程问题。从功能分区来看，整套结构分为下部安装支架、中部传感集成舱、上部风况采集组件三个核心部分，下部采用桁架式斜撑支架结构，相比等截面实心支杆，在同等耗材用量下抗扭抗弯刚度提升40%以上，可抵御沿海区域12级瞬时阵风的载荷冲击，支架底部设置圆形安装法兰盘，法兰盘上均布4个M12安装孔，可直接适配现有水泥观测场的预埋螺栓点位，无需额外改造基础，安装基准面的平面度公差控制在0.2mm以内，避免上部舱体安装后出现倾斜导致风感部件测量偏差。

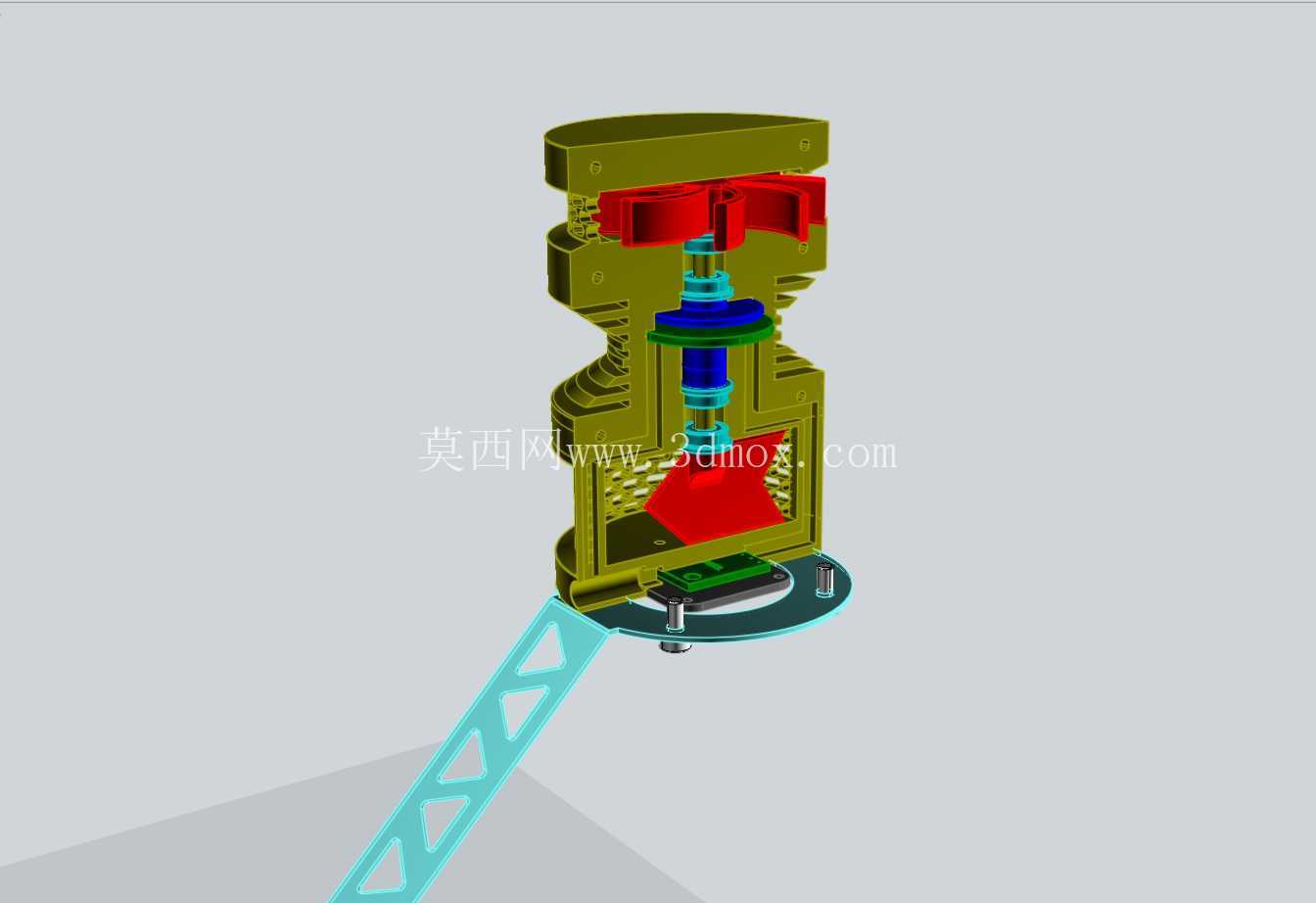

　　中部集成舱采用橄榄形流线型壳体设计，壳体上下端设置锥形导流面，可减少横风作用下的结构涡振，降低风噪对舱内精密传感元件的干扰，舱体内部预留了三层安装位，底层为电源管理模块安装区，可放置太阳能充放电控制器、备用锂电池组，中层为数据采集传输模块安装区，预留了RS485、模拟量输入等通用接口的走线空间，上层为信号转接区，所有线缆通过中部的防水过线柱连接到上部采集组件，过线柱采用阶梯式密封结构，配合硅橡胶密封圈可实现IP65级防护，避免雨天积水渗入舱内造成电路短路。

　　上部风况采集组件采用分层堆叠式安装结构，最顶端为风杯式风速传感器安装座，下方依次设置风向标安装位、温湿度传感通风罩，各部件之间通过绝缘衬套隔离，避免金属结构传导的静电干扰传感信号精度，风杯组件的转动轴采用陶瓷轴承支撑，相比普通钢制轴承，在-40℃到60℃的宽温域环境下转动阻力波动更小，可保证低风速下的测量灵敏度。整套结构的铸造模具设计充分考虑了批量生产的工艺性，壳体类零件均采用拔模斜度1.5°的分型设计，壁厚均匀控制在3mm，避免铸造过程中出现缩孔、冷隔等缺陷，支架类零件的桁架连接处设置圆角过渡，减少应力集中点，提升户外长期服役的结构疲劳寿命。

　　安装边界方面，整套结构总高度控制在2.2m，安装后上部风感部件距离地面高度为2m，符合地面气象观测规范的安装高度要求，支架斜撑的水平投影长度为0.8m，安装时无需占用过大的观测场面积，舱体的检修门设置在朝向观测场步道的一侧，检修门采用快拆式搭扣固定，日常维护时无需拆卸整体结构即可完成模块更换、电池检修等操作。结构细节上，所有外露的金属连接面均设置镀锌钝化层，配合户外专用防腐涂层，可在酸雨区域、高盐雾沿海区域保证5年以上的服役寿命，舱体底部设置3个直径5mm的漏水孔，即便密封件老化出现少量渗水，也可及时排出，不会在舱内积液浸泡电路模块。上部风组件的转动部分设置了防鸟刺安装位，可避免野外鸟类停落造成部件卡滞，影响数据采集连续性。整套原型结构在设计时预留了扩展安装位，可根据实际监测需求加装雨量筒、光照辐射传感器、PM2.5采集模块等附加部件，无需重新改动主体结构，适配不同场景的定制化监测需求。
