隐身构型攻击无人机外观结构设计

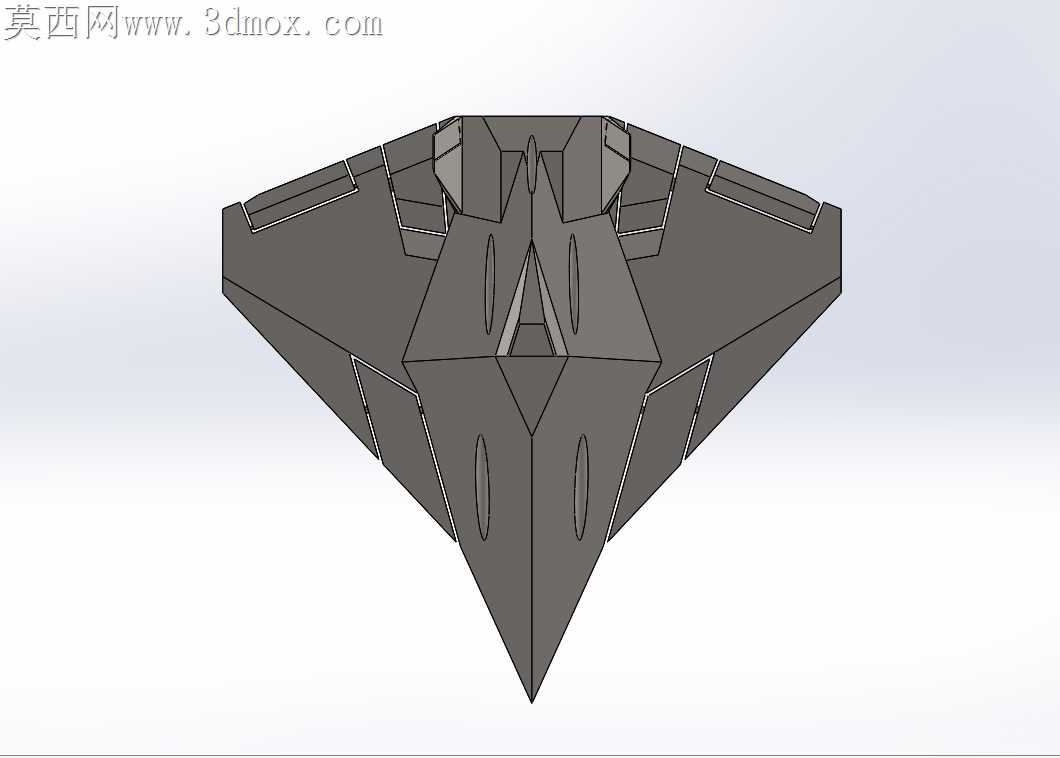

低可探测性飞行器的蒙皮接缝处理，一直是加工环节最容易暴露设计缺陷的部分，常规棱角拼接的接缝一旦出现0.1mm以上的阶差，就会在特定雷达入射角度下形成强散射源，直接破坏整体隐身性能。这款飞翼构型无人机的所有蒙皮拼接边，全部顺着棱线走向做了锯齿化偏移处理，锯齿角度统一对齐机翼前后缘的反射波瓣方向，没有出现一处垂直于航向的直边接缝，哪怕是尾翼与主翼的衔接位置，也没有生硬的直角转折，而是用连续变曲率的曲面做过渡，既避免了应力集中带来的加工形变，也把接缝处的雷达反射信号控制在预设的几个狭窄角度范围内。

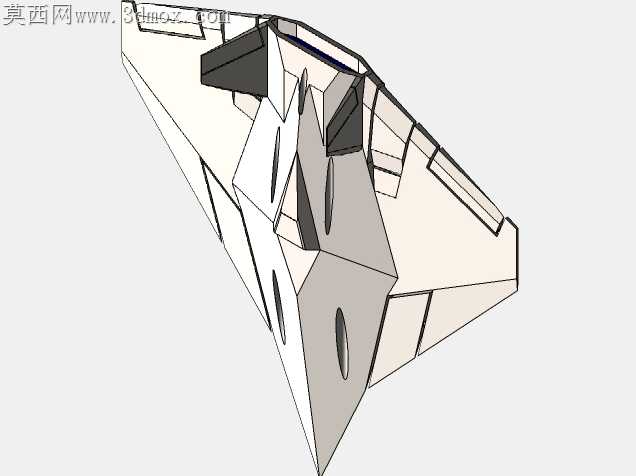

机身上表面的进气道唇口做了斜切处理，唇口边缘的厚度沿着气流方向渐变收薄，没有采用常规的等厚圆弧设计，这种处理方式在加工时需要对复合材料铺层角度做逐段调整，靠近唇口前缘的位置铺层角度顺着气流流向排布，避免高速飞行时层流分离带来的阻力激增，同时斜切的唇口边缘也能把入射雷达波折射到非威胁方向，不会形成腔体散射。机身表面没有外露的天线凸起，所有传感窗口都做了与蒙皮齐平的埋入式设计，窗口边缘的导电密封槽预留了0.05mm的公差带，既保证装配时密封件能完全压实，也不会因为公差过大出现表面阶差。

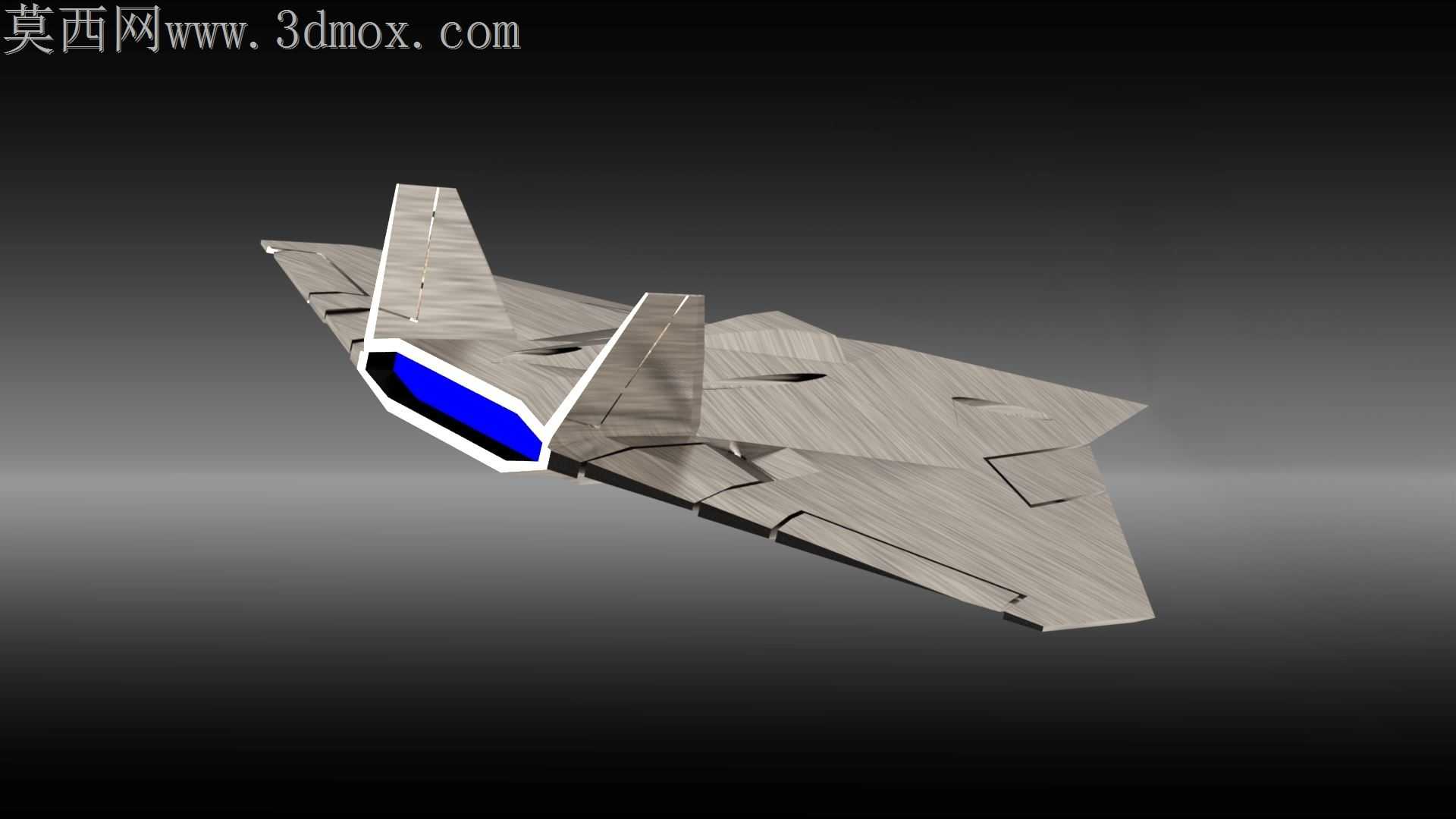

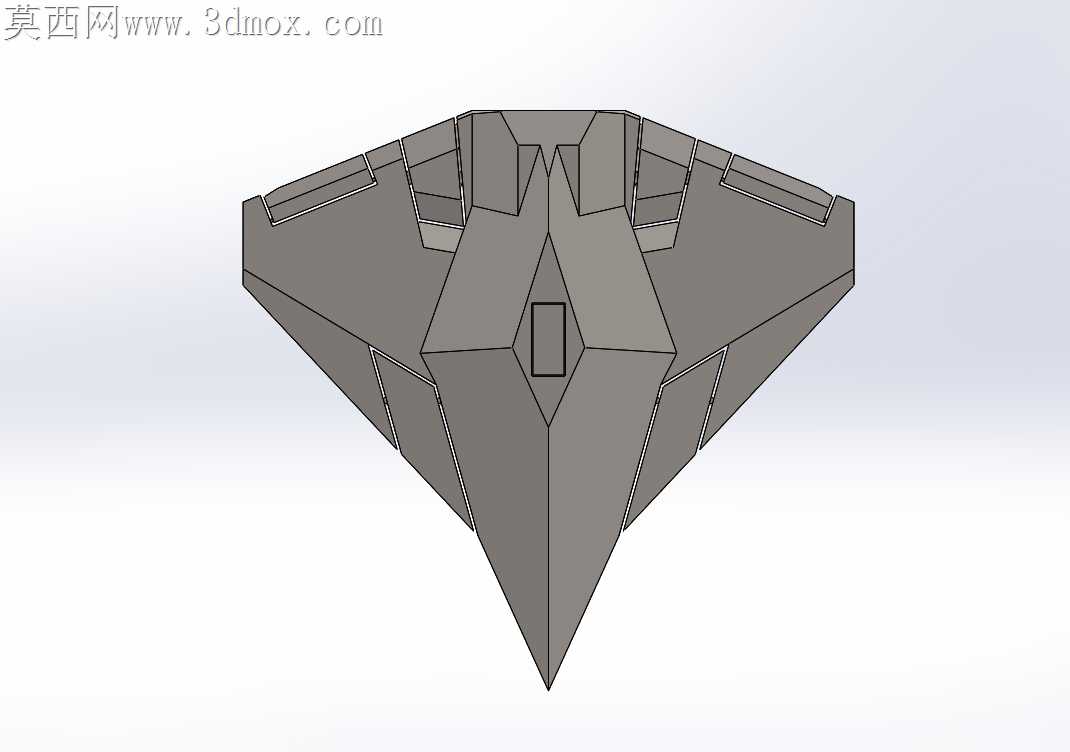

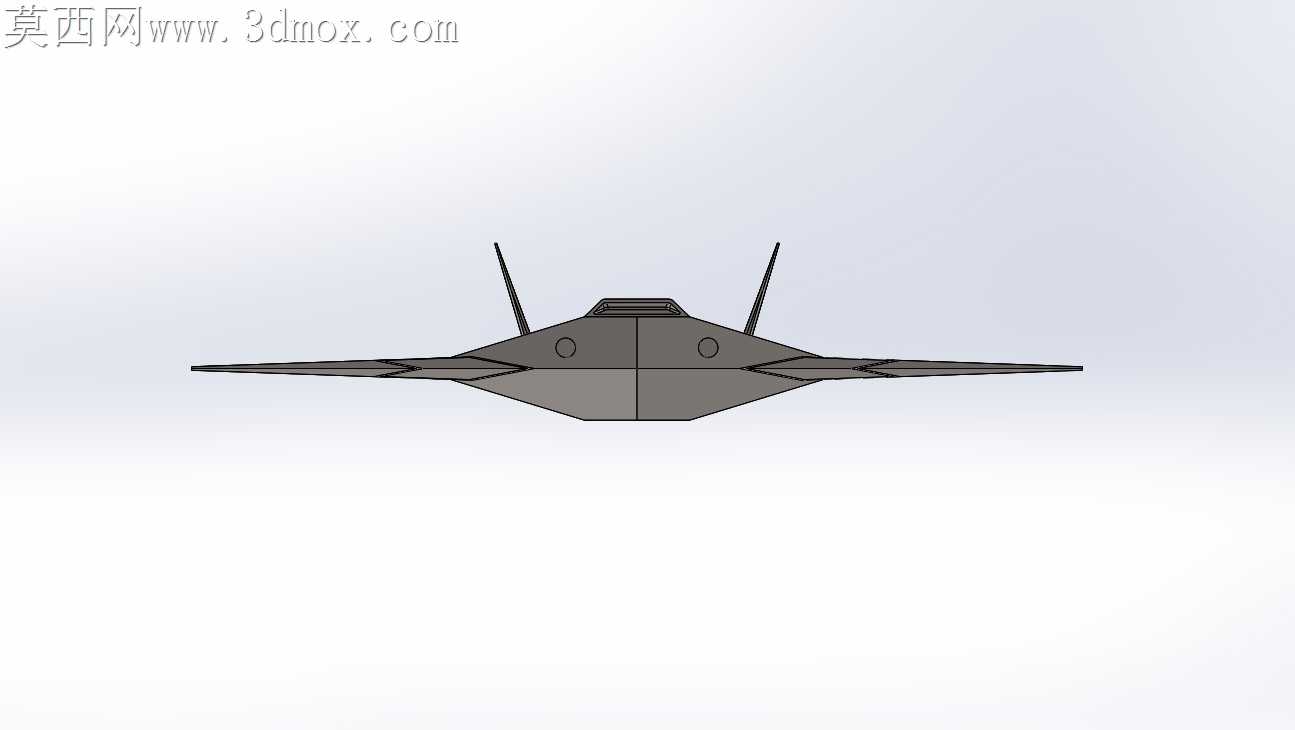

双外倾垂尾的安装角经过反复调整，垂尾前缘与主翼后缘的角度完全平行，垂尾与机身的连接位置没有突出的整流包，而是直接融入主翼上表面的曲面走势，加工时采用五轴联动一次铣削成型的连接接头，避免了多件拼接带来的装配误差。机腹位置的弹舱门边缘同样做了同角度锯齿设计，舱门与机身的贴合面采用了阶梯式密封结构，关闭时舱门内缘的导电密封条会完全嵌入机身上的密封槽，不会留下电磁波可以渗入的缝隙。

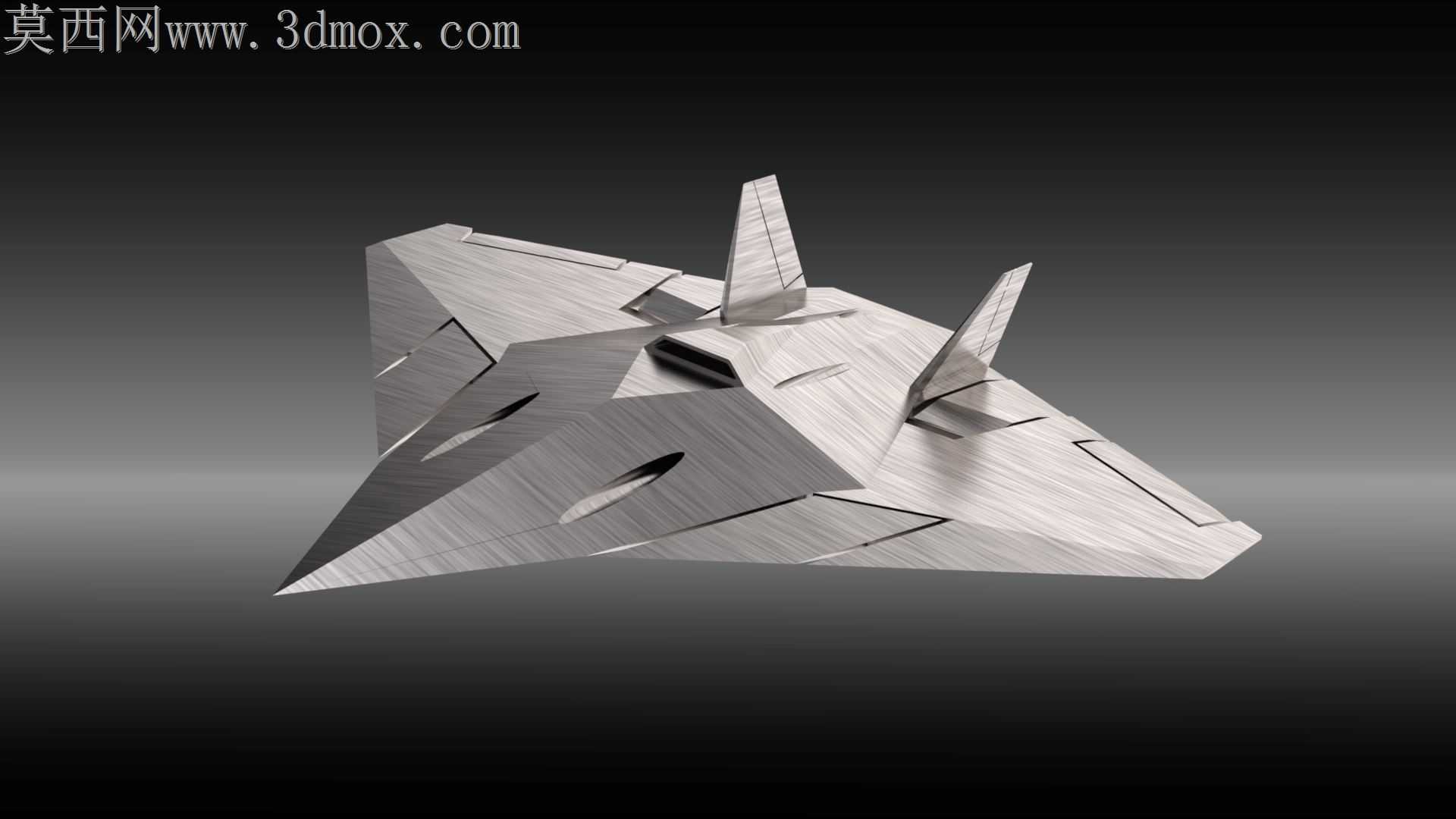

整机的棱线设计完全遵循平行反射原则，所有外露的边缘线条最终只汇聚到四个固定的反射方向，这种设计在曲面建模时需要反复调整G2连续的曲率阈值，既不能让曲面过渡过于平缓导致反射波瓣扩散，也不能让曲率变化过于突兀带来气动阻力的激增。金属质感的蒙皮表面做了细微的拉丝纹理处理，纹理方向全部顺着机身棱线走向，没有出现跨棱线的纹理断裂，哪怕是机身表面的几个小型嵌入式传感器窗口，周围的纹理也做了连续对齐处理，不会因为局部细节破坏整体的视觉完整性，也能在实际涂层施工时为吸波材料的铺贴提供明确的方向参考，避免材料铺贴方向错乱影响吸波性能。
