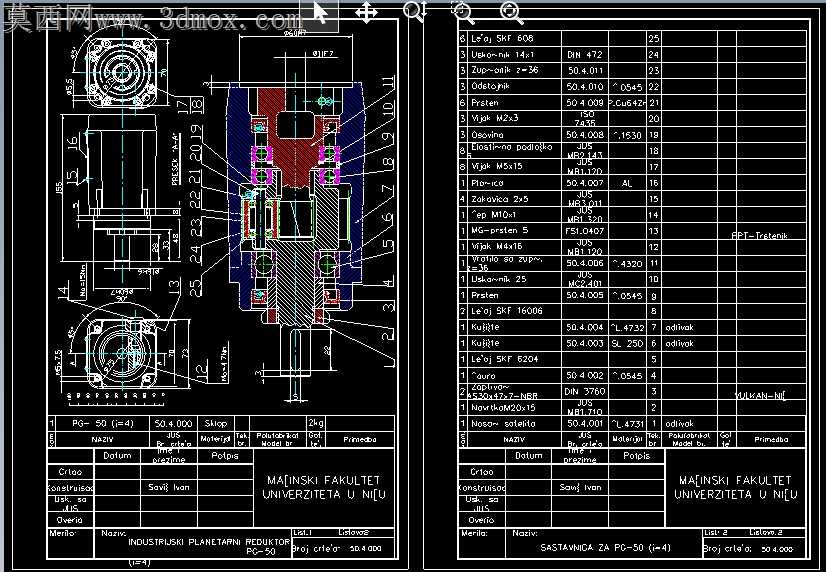

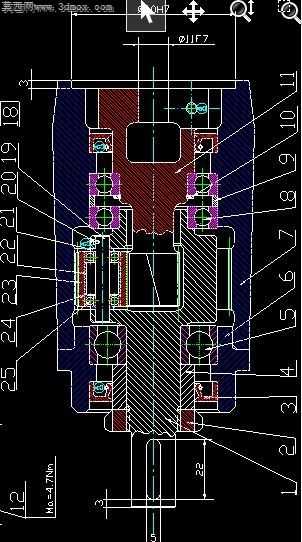

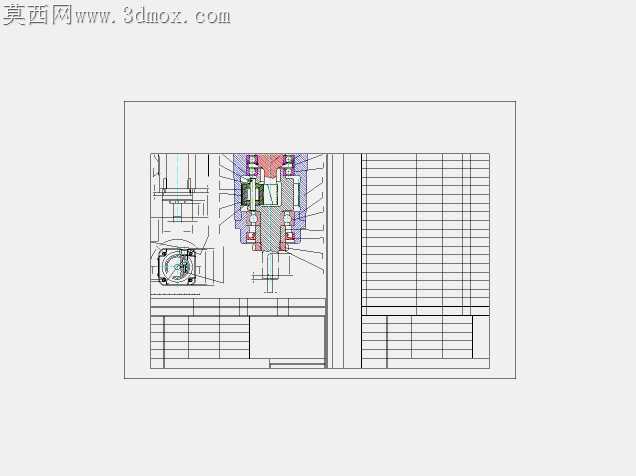

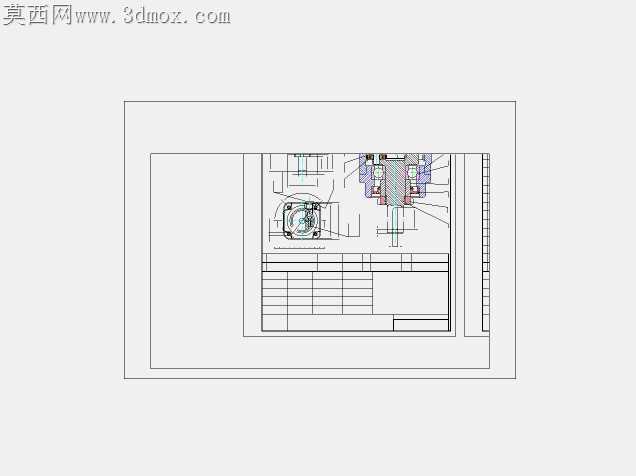

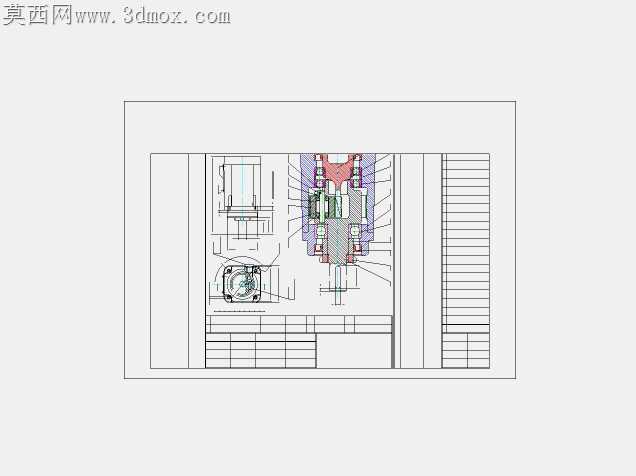

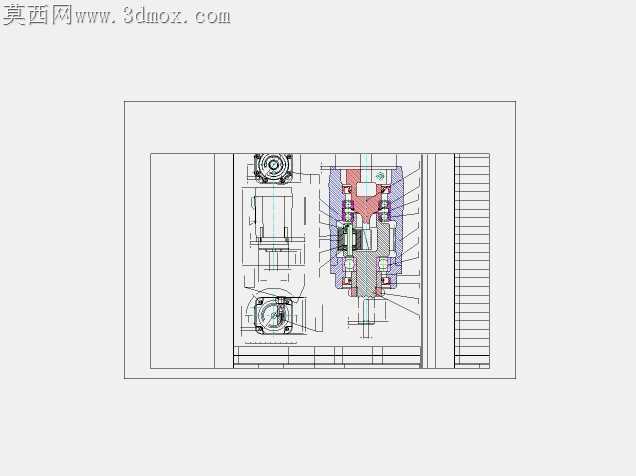

小型PG50行星齿轮传动机构设计

小规格行星减速机构在轻载伺服传动场景里，最容易被忽略的是内齿圈与壳体过盈配合带来的齿形形变问题，不少量产款PG系列行星减速器跑合初期出现的周期性啮合异响，根源就在于压装工序里内齿圈受径向挤压力后，齿向公差偏移0.02mm以上，和行星轮啮合时出现边缘接触。这套PG50行星齿轮机构在结构设计阶段就针对这个加工痛点做了适配调整，内齿圈与壳体的配合段特意留出0.15mm的环形卸荷槽，压装时挤压力不会直接传导到齿圈啮合段，从工艺端规避了齿形形变的隐患。行星架的输出端采用一体式双支撑结构，不同于常见的悬臂行星架设计，两端的轴承位同轴度公差控制在0.01mm以内，行星轮销轴压入行星架后，不需要额外做销孔铰制就能保证三个行星轮的中心距偏差在允许范围内，减少了装配时的配磨工序。太阳轮输入端做了浮动花键结构，和电机轴连接时能自动补偿轴系的同轴度误差，不会因为安装对中偏差导致太阳轮偏载断齿。不同传动比的配置里，齿宽参数做了差异化匹配，i=7的大速比工况下，行星轮齿宽比小速比版本加厚1.2mm，保证重载启动时齿面接触应力不超过材料许用值，不会出现早期点蚀。内齿圈的齿端做了15度的倒角引导，行星轮装入时不会刮伤齿面镀层，装配时不需要额外做导向工装，单人就能完成整机组装。密封结构采用双唇口油封，配合输出轴上的甩油环，即使在有切削液飞溅的机床配套场景里，也不会出现润滑脂泄漏的问题。齿轮参数选择上采用了变位系数优化，太阳轮正变位、内齿圈负变位，既避免了根切问题，又让啮合重合度提升到1.6以上，传动噪音比普通不变位设计低4分贝左右。壳体的安装法兰面做了0.05mm的凸台设计，和设备安装面贴合时不会因为平面度偏差导致密封失效，连接螺栓的沉孔深度特意加深2mm，即使螺栓长度有轻微公差也不会顶到壳体内部的轴承外圈。所有轴承位的挡圈槽都做了圆角过渡，避免热处理时出现应力集中开裂，批量加工时废品率能降低3%左右。
