包装线用五袋组正时带式输送机构

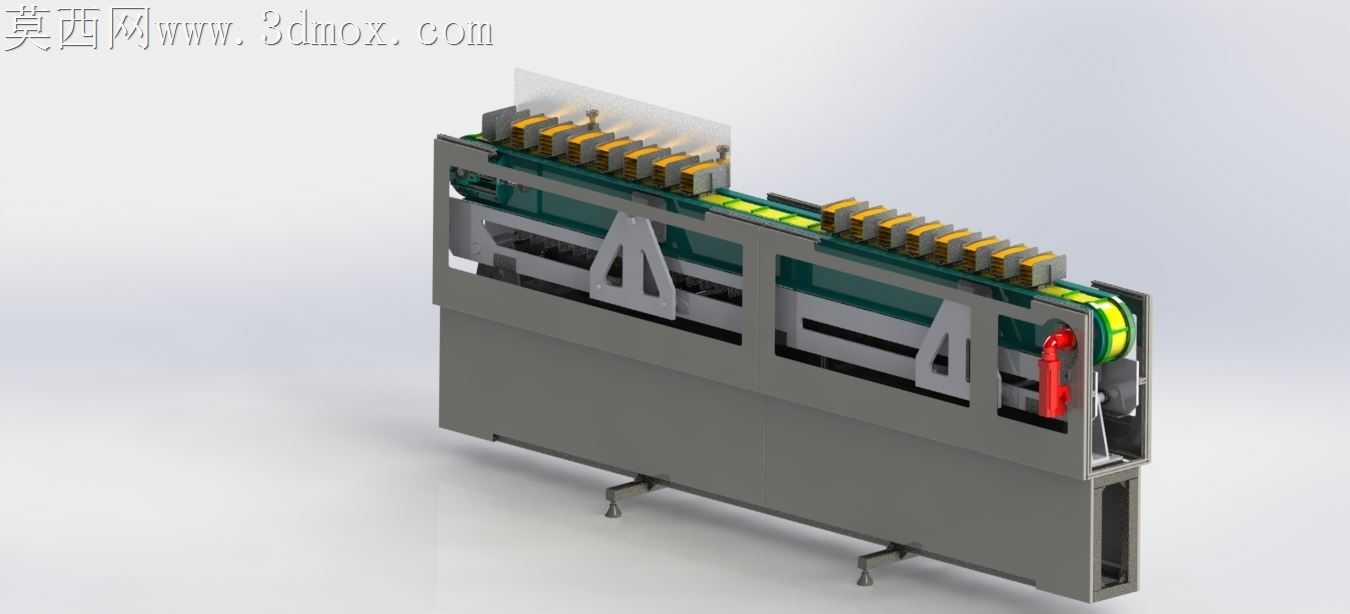

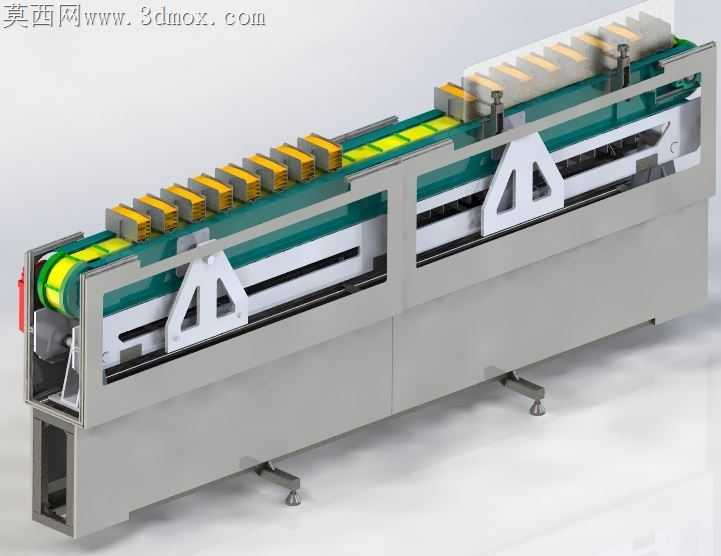

包装线末端的小袋物料分组输送，最容易出现的问题就是多道进料时的节拍错位——五袋一组的入盒工序，只要有一袋偏移半格，就会出现卡盒、漏装、挤破包装袋的问题，传统平皮带输送靠侧边挡条定位，跑带偏磨后定位精度会在一周内掉出允许公差范围，这款正时带式输送结构，从根源上规避了这类现场工况的痛点。带体背面的同步齿和两端带轮的齿槽完全啮合，不存在平皮带打滑丢转的可能，每一个载料治具的安装位置都对应齿距做了定位销孔，治具和带体之间用沉头螺钉锁附，不会因为长期启停冲击出现治具移位。机架部分用的是标准铝型材拼接，两个三角形的加强筋直接卡在型材槽内，不用额外焊接支撑，既减轻了整体重量，又能抵消长跨距带面运行时的机架震颤，底部的可调脚杯可以单独调整四个支撑点的高度，适配现场地面不平整的安装环境，不用额外做预埋基础。载料治具的卡槽做了0.8mm的内倒角，小袋落料时不会被硬边刮破包装膜，卡槽深度刚好卡住袋身三分之一的高度，既不会在输送时掉袋，到入盒工位时推料杆又能顺畅把五袋物料同步推入包装盒。张紧机构藏在主动轮端的机架内部，不用拆开外护板就能从侧面调整张紧螺栓，张紧量控制在带体齿距的1.5倍，既不会因为张紧过紧加剧齿面磨损，也不会因为张紧不足出现跳齿。护板和带面之间留了2mm的均匀间隙，不会蹭到带体表面的载料治具，护板用透明亚克力材质，现场巡检时不用拆机就能直接看到内部齿面的啮合状态，日常维护只需要定期给带轮轴承注润滑脂，不需要频繁调整带体位置。这类输送结构的装配公差控制核心在两端带轮的平行度，装配时要保证两个带轮的端面跳动在0.1mm以内，不然带体运行时会出现单侧偏磨，同步齿的磨损速度会提升三倍以上，治具安装时要逐个核对定位销的位置，保证相邻治具的间距误差不超过0.2mm，才能和前端装袋机、后端入盒机的节拍完全匹配，不会出现物料错位。
