高精度机械式游标卡尺结构设计

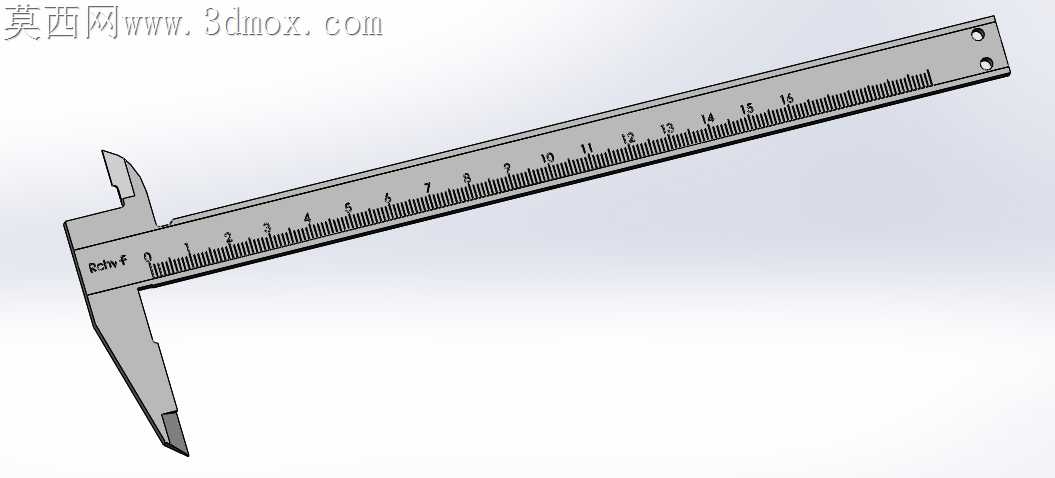

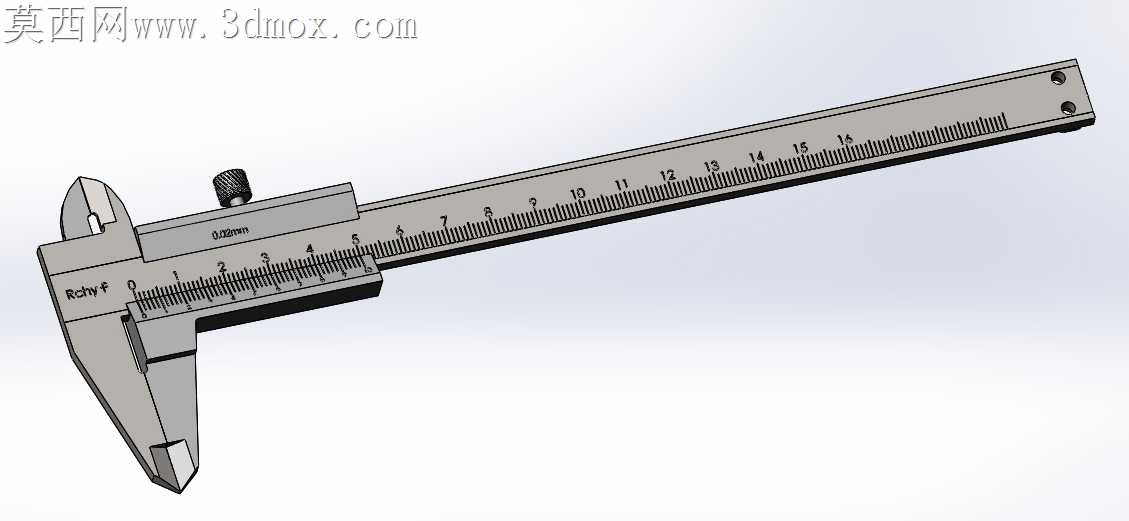

车间日常加工中，普通游标卡尺常出现锁紧后尺框滑移、量爪贴合面磨损不均导致测量偏差超差的问题，这款卡尺的结构设计恰好针对这类现场痛点做了针对性调整。尺身主刻度边缘做了0.02mm的倒角处理，避免长期滑动摩擦后刻度边缘起毛刺刮伤尺框内侧面，主尺背面的导向凸台宽度比常规卡尺收窄0.1mm，预留出润滑脂存储的微小间隙，频繁推拉尺框时不会因金属干磨出现卡顿，哪怕在车间多尘环境下使用，少量铁屑嵌入间隙也不会直接卡死滑动副。

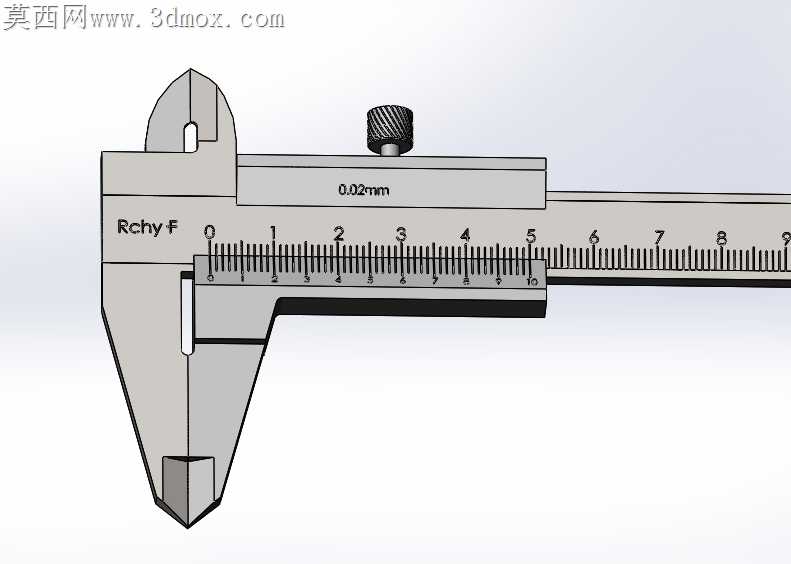

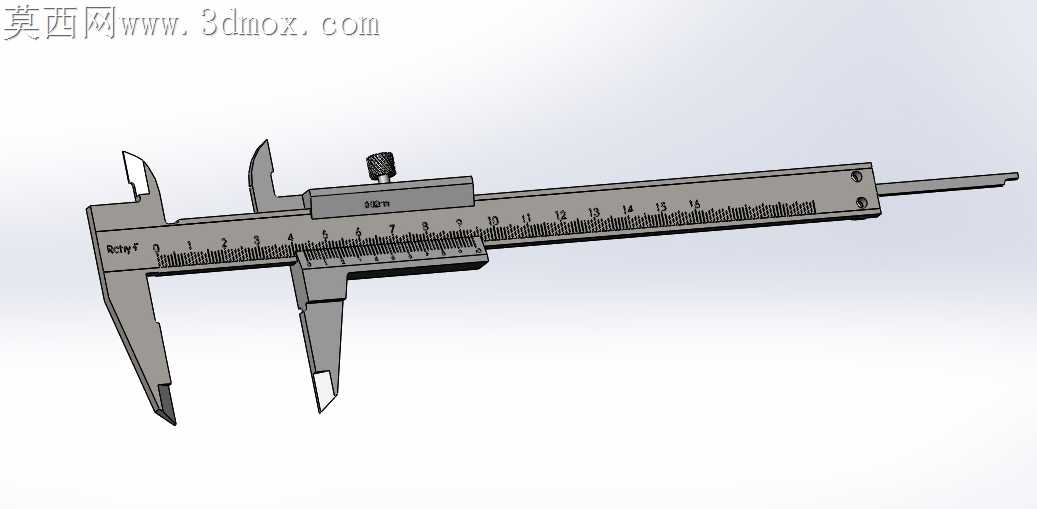

量爪部分的测量面做了分层厚度设计，外测量爪根部厚度加厚至3mm，避免测量小尺寸硬质工件时量爪受力外张产生形变，尖端厚度收窄至0.8mm，能够伸入窄槽、台阶孔等常规量具无法触及的位置完成测量，内测量爪的刃口做了圆弧过渡处理，不会像平口内爪那样刮伤工件内孔壁，测量内径时贴合面的接触压力更均匀，不会因局部应力集中导致读数偏小。顶部的锁紧装置采用了滚花微调结构，拇指按压锁紧时的阻尼感经过调校，不需要过大按压力就能锁死尺框位置，锁紧块与尺身的接触面包覆了一层薄铜片，长期锁紧也不会在不锈钢尺身上留下压痕，避免滑动面出现凹坑影响推拉顺滑度。

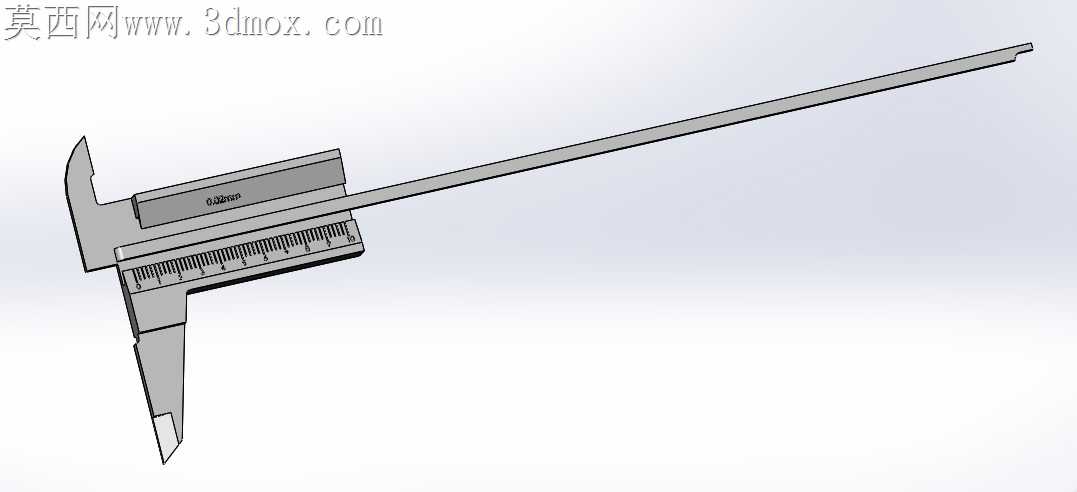

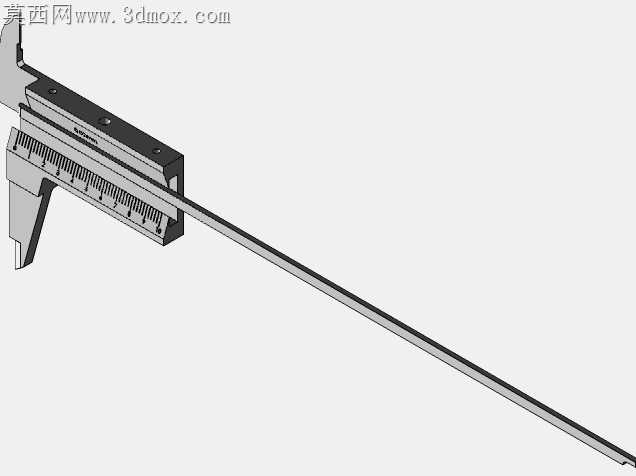

深度测量杆的尾部做了防翘设计，尺框末端的定位槽比测量杆宽0.03mm，测量深度时测量杆始终贴紧工件基准面，不会出现尾部翘起导致深度测量值偏大的问题，主尺与尺框的配合间隙控制在0.01mm以内，推拉全程没有明显晃量，哪怕单手操作测量也能保证读数稳定。尺身刻度的蚀刻深度控制在0.05mm，填涂的黑色耐磨涂层不会因长期手指摩擦脱落，游标刻度的刻线与主尺刻线宽度完全一致，对齐读数时不会出现视差偏移，哪怕光线不足的车间工位上也能快速读准数值。

这类结构设计没有追求多余的电子数显功能，完全靠机械结构的精度控制保证测量可靠性，不存在电池亏电、电路受潮失灵的问题，适合实训教学中让学员理解游标读数原理，也适合加工现场做高频次的常规尺寸检测，长期使用的维护成本远低于电子类量具，结构上的细节调整也大幅延长了易损部位的使用寿命，减少了量具校准、更换的频次。
