大帆船三角帆板引线甲板滑轮结构

在大尺寸帆船的甲板索具系统里，这类125mm规格的引线滑轮是帆装操控链路里的核心受力构件，主要承担三角帆板侧引线的导向、载荷传递作用，区别于小型帆船上的轻载滑轮，该结构需要适配大吨位帆船在强风工况下的索具拉力，同时要兼顾甲板安装后的防磕碰、防绳索磨损、低维护需求。从实际使用场景来看，这类滑轮通常安装在甲板靠近帆桁的甲板块区域，当船员操控三角帆调整受风角度时，牵引索会顺着滑轮的轮槽完成转向，避免索具直接与甲板金属结构摩擦，既降低绳索的磨损速率，也能减少索具转向时的摩擦阻力，让帆面角度调整的操作更顺滑，尤其是在阵风频繁的近海航行场景下，顺滑的索具导向能大幅降低船员的操控负荷，也能避免索具卡滞带来的帆面失控风险。

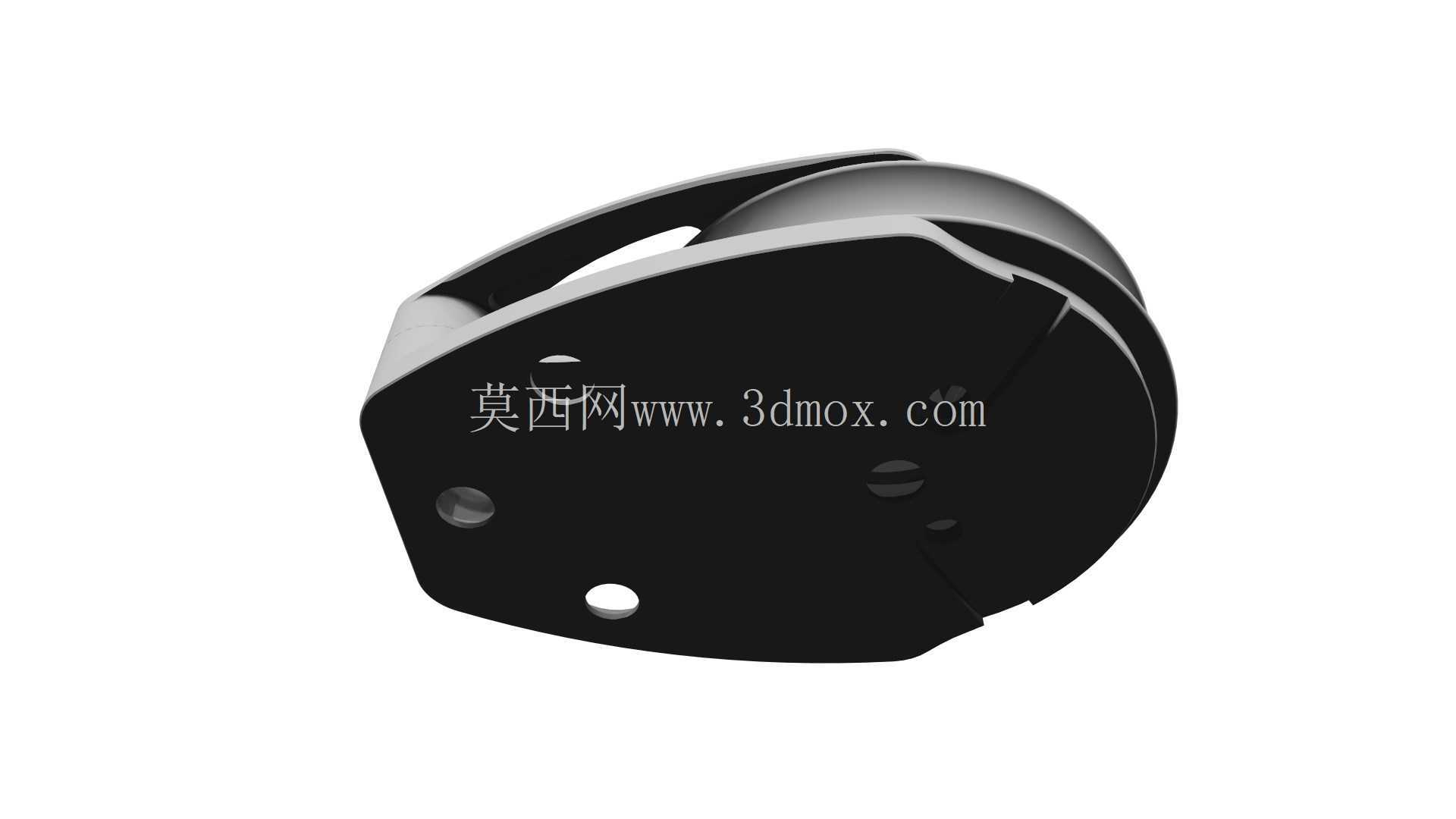

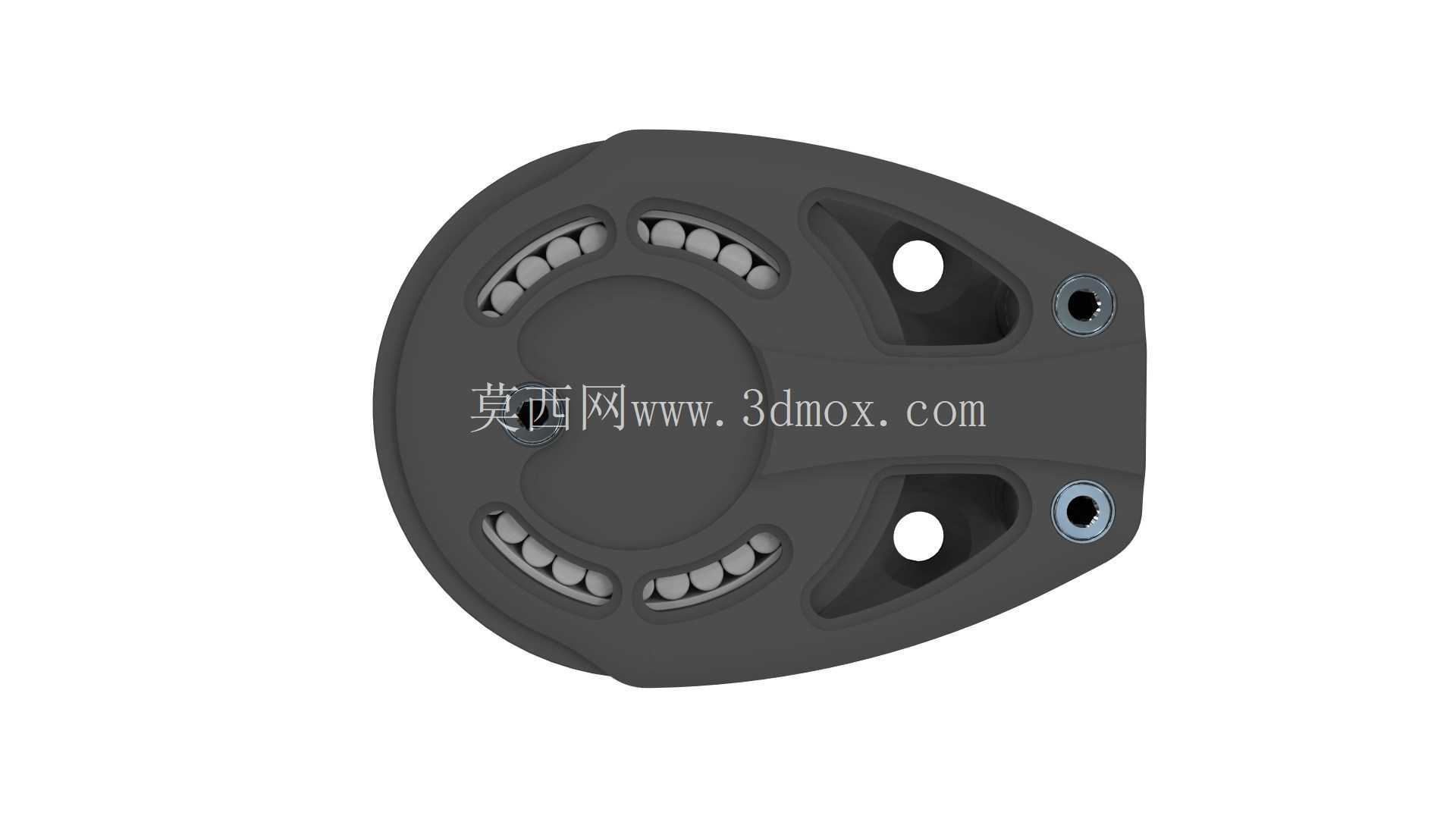

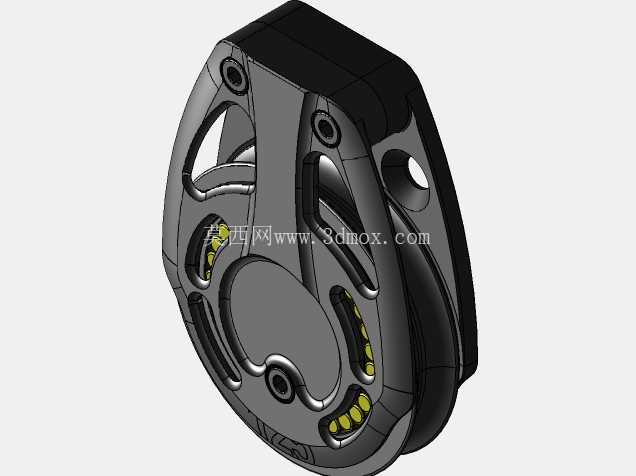

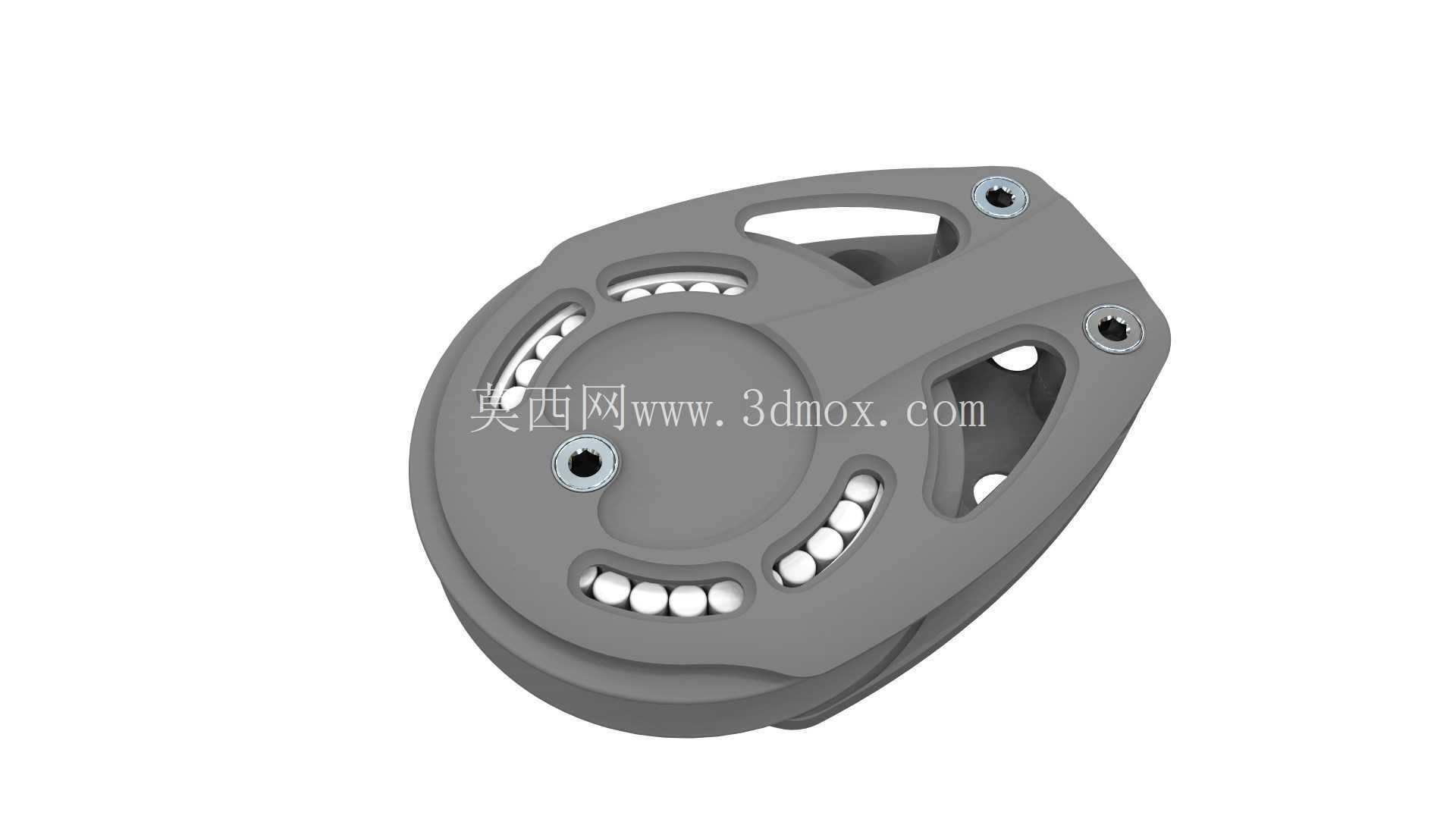

从结构设计逻辑来看，该滑轮采用了半包式的外框结构，没有采用全封闭的壳体，一方面是为了减少海风盐雾带来的积水积盐问题，开放式的镂空结构能让海浪溅起的海水快速排出，避免盐分在壳体内堆积腐蚀轮轴与轴承结构；另一方面镂空的外框也能降低整体自重，对于帆船这类对上部重量敏感的载具来说，每一处甲板构件的减重都能帮助降低整船重心，提升航行稳定性。外框上预留的三个安装孔位是经过载荷校核的，孔位的分布避开了轮体的转动干涉区域，安装时可以通过螺栓直接固定在甲板的预埋加强板上，安装边界需要保证轮体外侧与周边甲板构件留出至少15mm的间隙，避免索具在大角度偏转时与周边结构剐蹭。轮体内部的轴承结构采用了多滚珠的排布设计，黄色的密封件既可以阻挡甲板上的沙尘、海水进入轴承滚道，也能留存润滑脂，延长户外工况下的维护周期，轮槽的弧度经过匹配设计，适配常用的大直径帆船牵引索，不会出现绳索卡入轮体与外框间隙的问题。

从外形尺寸与安装适配性来看，125mm的轮径是经过索具受力计算确定的，轮径过小会增大绳索的弯曲应力，加速牵引索的疲劳断丝，轮径过大则会占用过多甲板空间，增加不必要的风阻。外框的轮廓做了圆弧过渡处理，没有尖锐的外凸棱角，避免船员在甲板作业时被磕碰划伤，这也是船用甲板构件的通用设计要求——所有外露结构都要做倒钝处理，适配颠簸工况下的人员作业安全。在实际选型时，需要确认该滑轮的额定破断载荷匹配对应帆船的索具最大拉力，安装时要保证滑轮的轮槽平面与索具的牵引方向处于同一平面，避免出现偏磨问题，长期使用时只需要定期检查密封件的老化情况，补充轴承润滑脂即可，不需要复杂的拆解维护。这类结构的三维建模过程中，需要重点关注轮体与外框的配合间隙，既要保证轮体转动无卡滞，也要控制间隙尺寸避免绳索嵌入，同时安装孔的位置精度要匹配甲板预埋的安装点位，避免现场安装时出现孔位错位的问题，外框的加强筋布局要对应受力方向，在索具最大拉力工况下，外框的变形量要控制在允许范围内，保证轮体不会因为外框变形出现卡滞。
