帆船用哈肯块滑轮结构三维设计

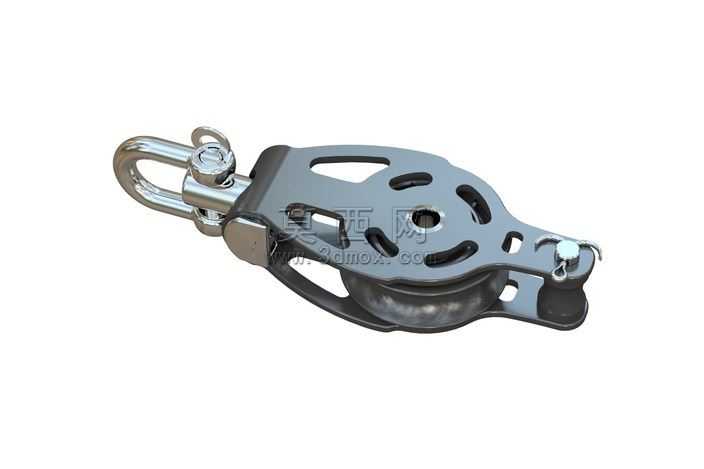

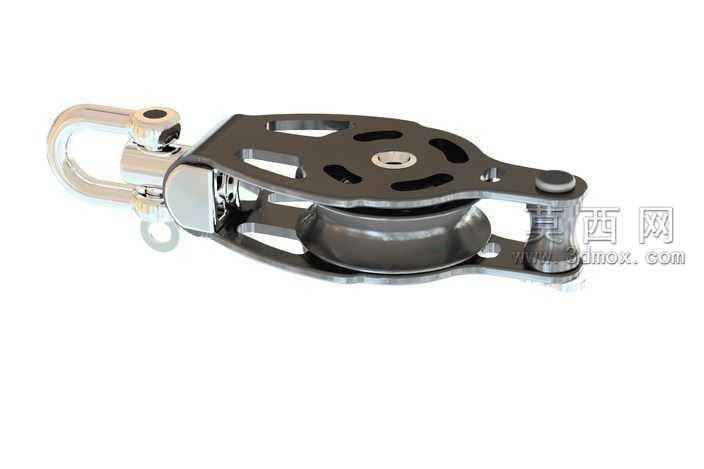

本作品为帆船专用哈肯块滑轮的三维建模设计，建模过程中首先对实物进行结构拆解，将整体拆分为卸扣连接端、侧板支架、滑轮主体、销轴、侧挡片五个核心组成部分，依托三维建模软件的草图绘制功能，先勾勒各部件的二维轮廓，针对滑轮的轮槽曲面、侧板的镂空减重结构、卸扣的弧形挂接部位，采用曲面拉伸、放样、切除等命令完成基础实体构建，确保各部件的尺寸比例符合船用索具的实际使用标准。材质设置阶段，结合实物的材质特性进行参数调整，侧板与卸扣部分采用高强度铝合金材质参数，调整金属粗糙度为低数值，添加轻微的阳极氧化磨砂质感，还原金属部件的哑光金属光泽；滑轮主体采用耐磨尼龙复合材质参数，设置适中的粗糙度与低反光度，区分金属部件的视觉质感；销轴等紧固部件采用不锈钢材质参数，添加高反光的抛光金属质感，通过不同材质的参数区分，让各部件的材质层次清晰可辨。渲染阶段采用三点布光方案，主光源从斜上方45度角打光，突出滑轮的轮槽结构与侧板的镂空造型，辅光源从侧后方补光，勾勒金属部件的轮廓边缘，添加弱度环境光遮蔽效果，增强部件之间的结构层次感，避免渲染效果出现平白无层次的问题。结构设计上充分考虑哈肯块的实际使用需求，侧板采用对称式镂空设计，在保证结构强度的前提下有效降低整体重量，卸扣与主体支架之间采用可转动连接结构，满足帆船使用过程中绳索角度多变的使用场景，滑轮与销轴之间预留合理的转动间隙，模拟真实滑轮的顺滑转动特性，侧挡片的凸起结构可有效防止绳索从轮槽中脱出，所有部件的装配间隙经过反复调整，既保证装配关系符合实际生产的公差要求，也让整体模型的结构逻辑清晰合理，可直接用于结构展示、工作原理演示以及后续的生产加工参考。
