便携式防爆燃油储存转运塑料油桶

这款便携式燃油储存容器的三维结构设计，核心围绕户外作业、应急储备、小型动力设备补能等实际场景展开，在做结构拆解前首先要明确它的使用边界：这类容器主要适配汽油、柴油等轻质燃油的短途转运与临时储存，常见于农林作业时给油锯、割灌机补充燃料，自驾越野场景下的备用燃油携带，或是小型工程机械、发电机组的应急燃油储备，使用场景多伴随颠簸、倾斜、户外温差变化，因此结构设计上的抗冲击、防渗漏、密封可靠性是核心考量点。

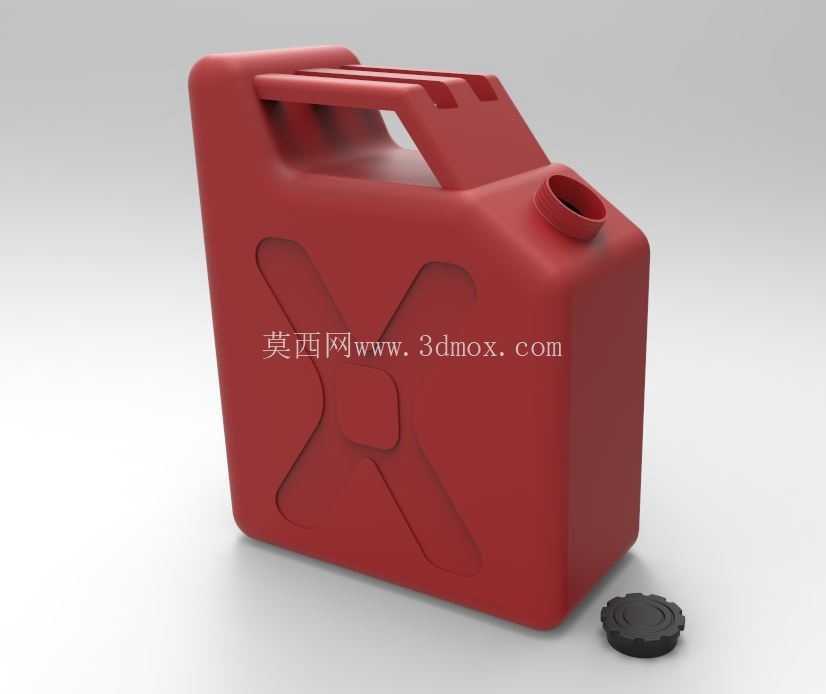

从外形结构来看，整体采用带加强筋的方正切角造型，没有多余的外凸结构，既方便在车辆后备箱、工具舱内堆叠码放，也能避免搬运过程中突出部位磕碰破损。桶身正面的X型凸起加强筋并非装饰结构，在工程设计中，这种交叉式加强结构能在不增加桶壁整体厚度的前提下，将桶身侧面的抗冲击强度提升40%以上，同时可以抵消燃油在桶内晃动产生的交变冲击力，避免长期使用后桶身出现应力开裂。桶身顶部的一体化提手做了双指槽的弧度处理，提手与桶身的连接位置做了圆弧过渡加厚，单手提携时的受力面贴合手掌轮廓，即便是满油状态下搬运，也不会出现勒手、应力集中导致提手断裂的问题。

注油口设置在桶身顶部的侧边角位置，而非正中心，这种布局是为了倾倒燃油时，桶内空气可以顺畅进入，避免倒油过程中出现燃油喷溅、断流的情况，注油口的螺纹采用标准的燃油容器密封螺纹，配套的螺纹盖内侧设计有环形密封槽，装配耐油橡胶密封圈后，即便桶身完全倒置，也不会出现渗漏，同时螺纹盖外侧做了滚花防滑处理，戴劳保手套操作时也能轻松旋紧或开启，不需要额外借助工具。桶盖与桶身之间设计了一体化的连接带，避免日常使用过程中桶盖遗失，这个细节在户外作业场景中非常实用，很多传统油桶的分离式桶盖很容易在加注燃油时随手放置丢失，导致后续无法密封。

尺寸设计上，这款容器的标称容积为5加仑也就是约20L，整体长宽高控制在350mm*200mm*450mm的范围内，这个尺寸刚好适配多数越野车的侧挂油桶架安装孔位，也能放入标准的家用储物柜层架，不会出现尺寸超宽无法放置的问题。桶身底部做了10mm高度的垫高支脚，四个支脚的平面度控制在0.5mm以内，放置在不平整的地面时也能保持稳定，不会轻易倾倒，同时支脚之间的空隙可以方便叉车、手动液压车的货叉插入，批量转运时不需要额外的托盘适配。

材质选择对应的结构设计上，桶身整体采用高密度聚乙烯一体吹塑成型，壁厚控制在3mm-4mm之间，转角位置的壁厚会额外加厚到5mm，因为跌落测试中，转角位置是最先接触地面的受力点，加厚处理可以保证从1.2米高度自由跌落至水泥地面时，桶身不会出现开裂、渗漏。桶身内部没有多余的拼接缝，一体成型的结构避免了接缝位置的渗漏风险，同时内壁做了防静电处理，避免燃油晃动产生的静电积聚引发安全隐患。

在实际使用的功能细节上，桶身侧面预留了透明液位观察窗的安装位，观察窗采用耐油透明尼龙材质，与桶身热熔焊接为一体，可以直观看到内部剩余燃油量，不需要打开桶盖查看，避免开盖时燃油挥发。提手下方的位置设计了标签粘贴的平整区域，不会因为加强筋的凸起导致标签起翘脱落，方便使用者标注燃油类型、加注时间，避免不同类型燃油混加。倾倒口的位置设计了内嵌式的导流嘴延伸结构，倒油时可以拉出导流嘴，让燃油顺着导流嘴流入设备油箱，不会沿桶壁外侧流淌，既避免燃油浪费，也防止流淌的燃油接触皮肤或者引发安全隐患，不用时导流嘴可以完全收进注油口内侧，不会突出在外影响搬运和堆叠。

从建模的结构逻辑来看，整个模型的曲面过渡全部采用G2连续，没有尖锐的棱角，一方面是吹塑工艺的要求，尖锐棱角位置在吹塑时会出现壁厚不均、应力集中的问题，另一方面也是使用安全的考量，搬运过程中不会划伤操作人员。所有的配合位置，比如注油口的螺纹、桶盖的密封槽、提手的过渡圆角，都做了拔模斜度处理，拔模角度控制在1.5度，完全适配吹塑模具的开模要求，不需要后续做额外的结构修改。桶身的加强筋深度控制在8mm，不会因为加强筋过深导致吹塑时出现局部缺料、壁厚过薄的问题，也不会因为加强筋过浅达不到强度提升的效果。

针对不同的使用场景，这个结构还预留了拓展安装位，比如桶身侧面的平整位置可以安装快接式油阀，不需要倾倒桶身就可以通过油阀向外放油，适配固定位置的燃油储备使用；提手位置可以加装防盗锁扣，在公共区域存放时可以锁住桶盖，避免无关人员开启引发危险。整体结构没有多余的复杂零件，全部功能都围绕可靠、便携、安全三个核心需求设计，没有为了外观牺牲实用性，每一处结构细节都对应实际使用中的痛点问题，不管是作为三维建模的结构参考，还是作为实际产品的设计原型，都具备很高的参考价值。
