起重吊钩组装配结构三维设计

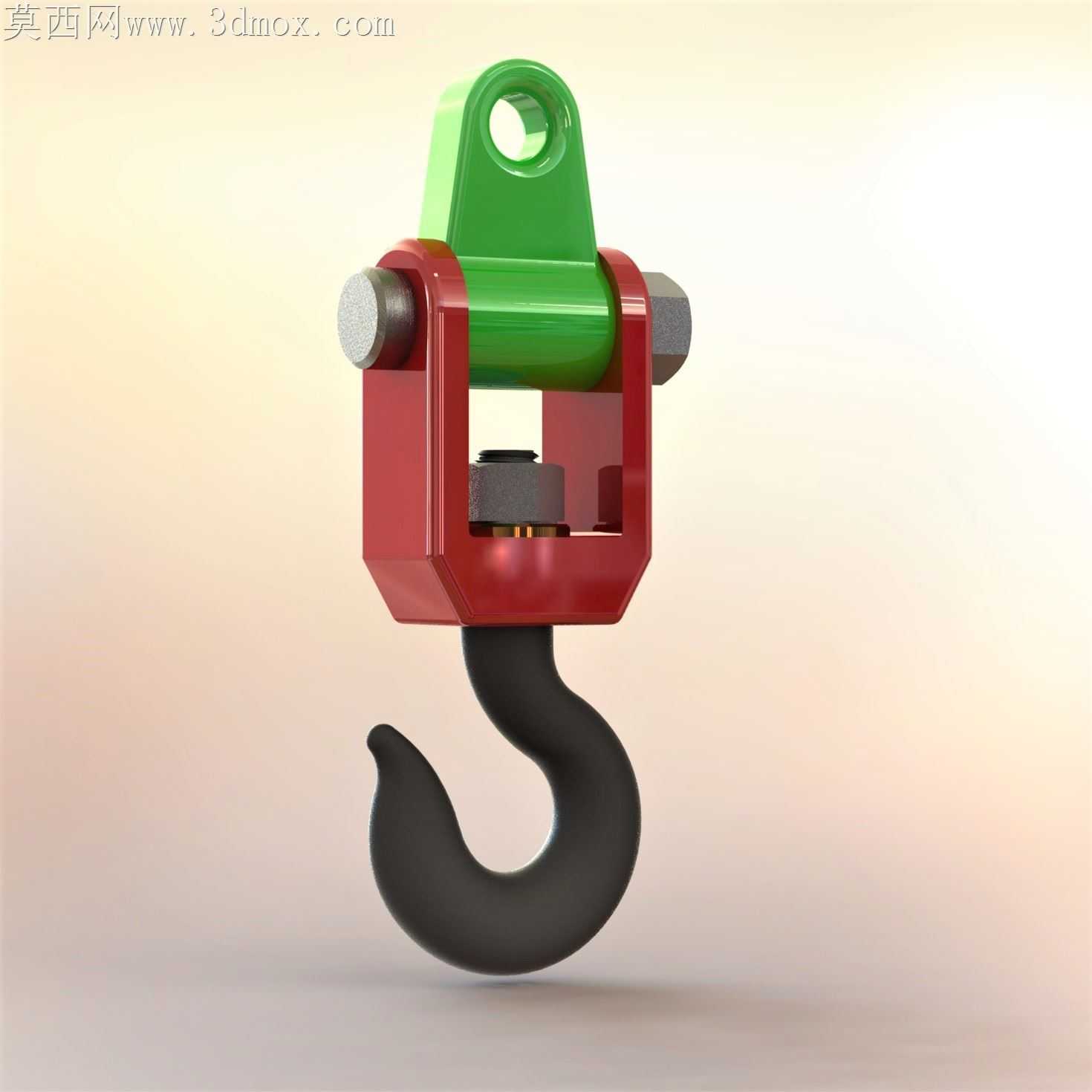

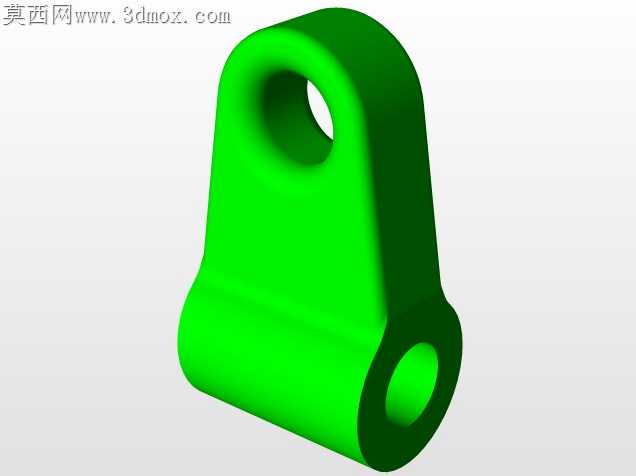

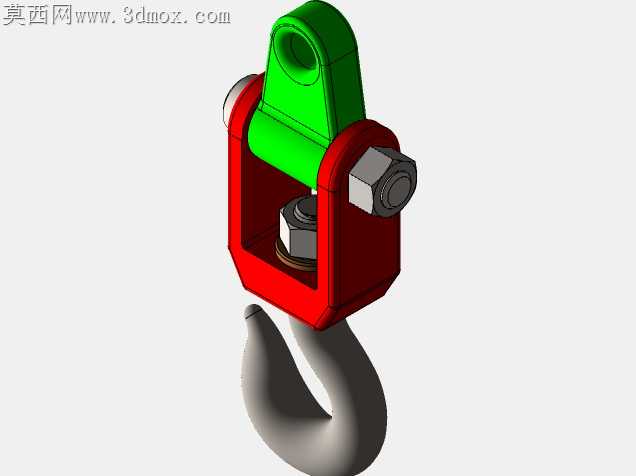

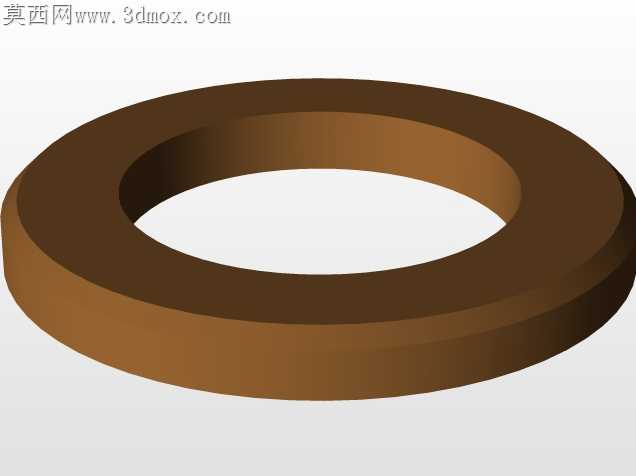

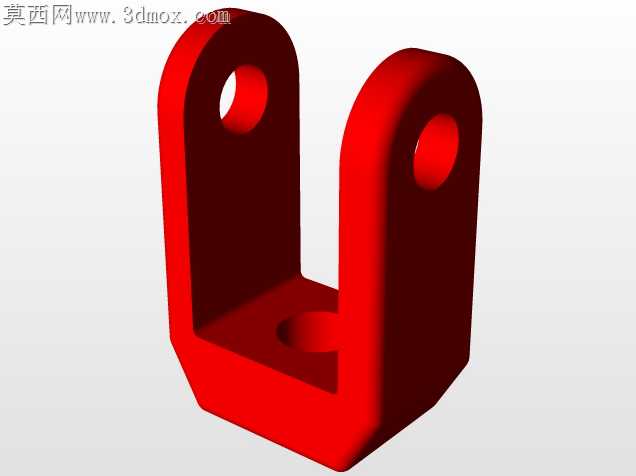

车间现场的起重吊钩失效事故，七成以上源于装配间隙预留不当导致的销轴偏磨，或是钩头曲面应力集中引发的疲劳开裂，这套吊钩组的结构设计从根源上规避了这类常见隐患。红色夹板的内侧开有1.2mm深度的限位沉台，刚好卡住滑轮座两侧的凸缘，装配时不需要额外加装定位套就能保证滑轮座居中，不会出现长期吊重后滑轮座偏移蹭到夹板内侧的问题，沉台的边缘做了R0.8的圆角过渡，避免应力集中在直角棱边处出现开裂。穿装销轴的孔位采用了H7/p6的过盈配合公差，销轴两端的六角挡边直径比夹板外侧的沉孔大0.3mm，敲入销轴后挡边刚好贴平夹板外表面，不需要额外加装开口销或者卡簧就能防脱，减少了现场维护的零件数量，也避免了卡簧锈蚀脱落导致销轴窜出的风险。绿色的吊环顶部挂孔做了20°的倒角扩口，挂入行车吊钩时不会因为对位偏差刮伤吊钩表面，吊环和下方滑轮座的接触面做了0.5mm的微弧凸起，吊重发生小幅摆动时接触面能始终保持均匀受力，不会出现棱边啃噬滑轮座上端面的情况。黑色钩头的曲面采用了等强度变截面设计，钩身最粗处的截面模量刚好匹配额定吊重的弯曲应力需求，钩尖处做了向上15°的防脱翘边，挂入吊索后不会因为小幅晃动出现脱钩，钩头和上方夹板的连接轴处预留了0.2mm的转动间隙，吊重旋转时钩头可以自由转动，不会拧扭吊索引发索具应力集中。不同部件的材质搭配也做了适配性调整，夹板采用铸钢件保证整体抗冲击韧性，销轴采用调质合金钢提高表面耐磨度，钩头采用锻造后整体调质处理，避免铸造内部缺陷引发的断裂风险，各部件的配合面都预留了喷漆后的厚度余量，不会因为漆面堆积导致装配卡滞，现场组装时不需要额外打磨修配就能顺利装合。
