多级嵌套式提升伸缩吊臂结构设计

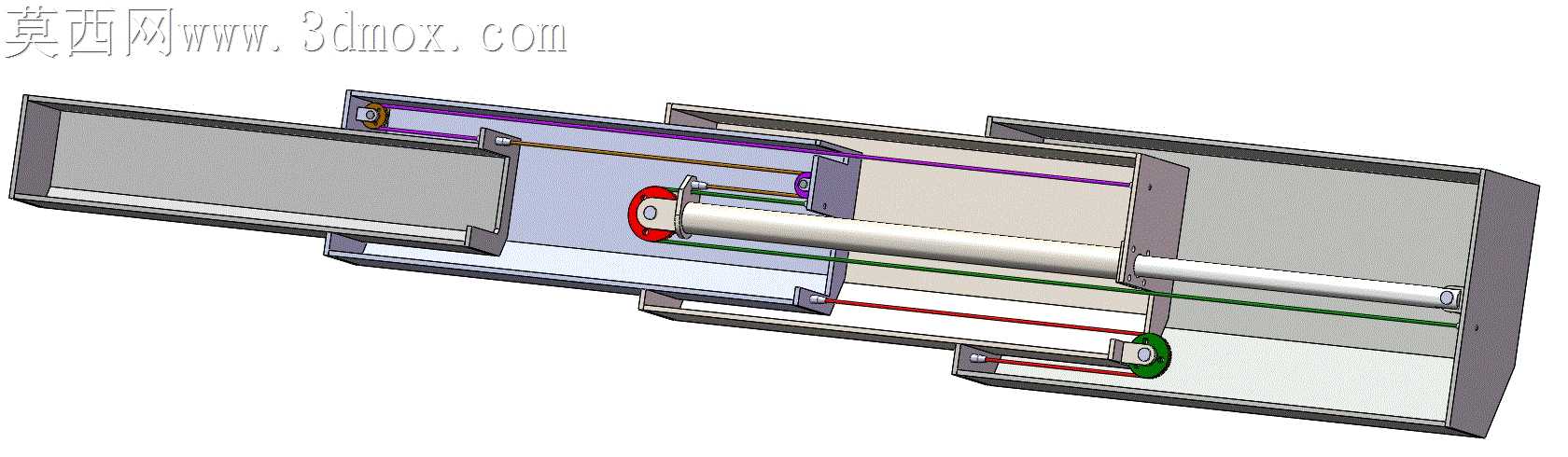

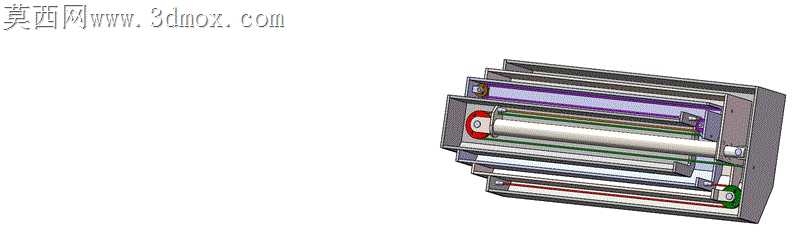

车间现场重载提升作业里，传统单节吊臂的伸出长度与收纳尺寸始终存在难以调和的矛盾，伸出过长会导致整机重心偏移引发侧翻风险，收纳过短又无法覆盖高位作业半径，这套伸缩吊臂的结构设计恰好对准这一痛点做了针对性优化。多节臂体采用嵌套式排布，每节臂的截面公差控制在0.02mm范围内，相邻臂体之间预留的滑动间隙刚好适配重载工况下的金属形变余量，不会因为负载后臂体微胀出现卡滞，也不会因间隙过大产生伸出后的径向晃动。臂体内部的导向辊轮排布避开了应力集中的焊缝位置，辊轮的安装座做了沉台处理，完全嵌入臂体内壁，不会占用臂间的滑动空间，辊轮表面做了淬硬处理，长期往复滑动也不会出现磨损失圆的问题。驱动组件的走线顺着臂体内侧的专用线槽排布，线槽边缘做了圆弧翻边处理，避免臂体伸缩过程中剐蹭线缆外层绝缘皮，线缆的预留长度刚好匹配最大伸出行程，不会出现拉扯松脱也不会因余量过长在臂内堆积卡滞。臂体端部的限位块采用聚氨酯包钢结构，硬接触部分靠钢结构承受冲击载荷，外层聚氨酯缓冲伸缩到极限位置的碰撞冲击力，不会出现金属硬碰硬的异响和结构变形。每节臂的侧面都预留了润滑脂注油孔，注油孔直通滑动接触面，日常维护不用拆解臂体就能完成润滑保养，适配车间长期高频作业的维护需求。臂体的连接法兰面做了铣平处理，平面度控制在0.01mm以内，和主机架连接时能完全贴合，不会出现连接应力导致的臂体偏斜。整套结构没有多余的冗余设计，每一处结构都对应实际作业里的具体问题，既满足了大行程提升的作业需求，又把收纳尺寸控制到最小，适配狭窄车间内的有限作业空间，伸出过程中每一节臂的滑动阻力均匀，不会出现某一节突然窜动的情况，负载状态下的臂体下挠量控制在允许范围内，不会因为长期负载出现永久性形变。
